Egwyddor weithredol ras gyfnewid thermol a rhagofalon dethol

Cyfnewidiadau thermolyn aelod hanfodol o'r teulu cyfnewid, a ddefnyddir yn aml mewn cynhyrchu ac o bwysigrwydd sylweddol.

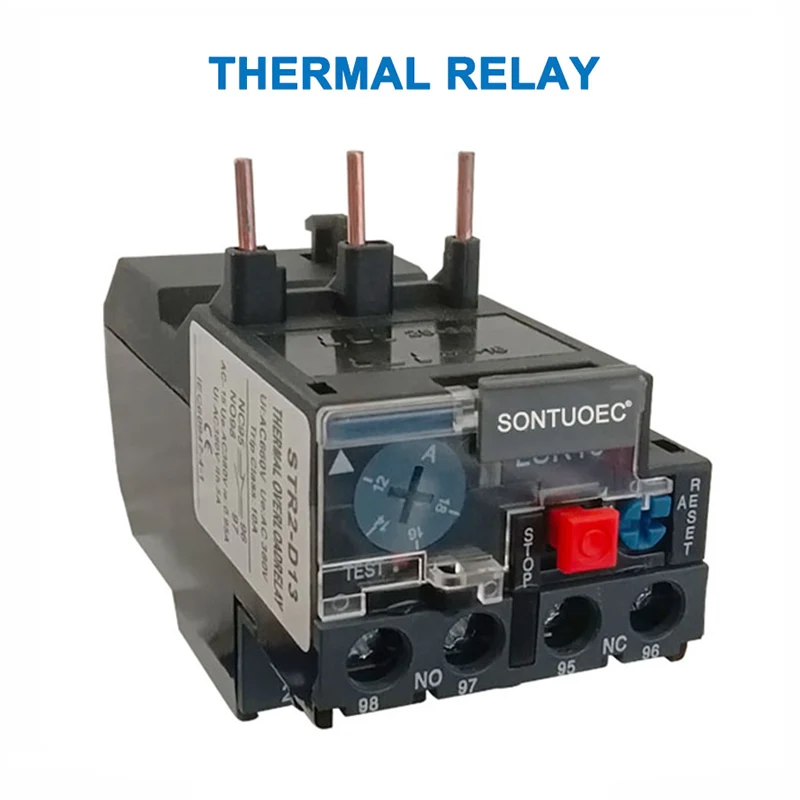

Egwyddor Weithredol o Releiau Thermol

Dylai'r elfen wresogi mewn ras gyfnewid thermol, sy'n cynhyrchu gwres, gael ei gysylltu mewn cyfres â'r cylched modur. Mae hyn yn caniatáu i'r ras gyfnewid thermol ganfod cerrynt gorlwytho modur yn uniongyrchol. Mae elfen synhwyro ras gyfnewid thermol yn nodweddiadol yn stribed bimetallig. Mae stribed bimetallic yn gyfansawdd o ddwy daflen fetel gyda chyfernodau ehangu llinellol gwahanol, wedi'u gwasgu'n fecanyddol gyda'i gilydd. Gelwir yr haen gyda'r cyfernod ehangu mwy yn haen weithredol, tra bod yr haen gyda'r cyfernod ehangu llai yn cael ei alw'n haen goddefol. Pan gaiff ei gynhesu, mae'r stribed bimetallig yn ehangu'n llinol. Oherwydd cyfernodau ehangu llinellol gwahanol y ddwy haen fetel a'u cysylltiad agos, mae'r stribed bimetallig yn plygu tuag at yr haen oddefol. Mae'r grym mecanyddol a gynhyrchir gan y plygu hwn yn achosi'r cysylltiadau i weithredu.

Dyrannu Ras Gyfnewid Thermol

Aras gyfnewid thermolyn cynnwys elfen wresogi, stribed bimetallig, cysylltiadau, a mecanwaith trosglwyddo ac addasu. Mae'r elfen wresogi yn wifren gwrthydd gwrthiant isel sy'n gysylltiedig mewn cyfres â phrif gylched y modur gwarchodedig. Mae'r stribed bimetallic yn cael ei ffurfio trwy wasgu dwy daflen fetel gyda chyfernodau ehangu thermol gwahanol gyda'i gilydd. Pan fydd y modur wedi'i orlwytho, mae'r cerrynt sy'n llifo trwy'r elfen wresogi yn fwy na'r cerrynt gosodedig, gan achosi i'r stribed bimetallig blygu i fyny oherwydd gwres, gan wahanu oddi wrth y plât ac agor y cyswllt caeedig fel arfer. Gan fod y cyswllt caeedig arferol wedi'i gysylltu â chylched rheoli'r modur, mae ei agoriad yn dad-fywiogi'r coil cysylltydd cysylltiedig, a thrwy hynny agor prif gysylltiadau'r cysylltydd a dad-egni prif gylched y modur, gan ddarparu amddiffyniad gorlwytho.

Swyddogaeth Cyfnewid Thermol

Fe'i defnyddir yn bennaf i ddarparu amddiffyniad gorlwytho ar gyfer moduron asyncronig. Ei egwyddor weithredol yw, pan fydd y cerrynt gorlwytho yn mynd trwy'r elfen thermol, mae'r stribed bimetallig yn cynhesu ac yn plygu, gan wthio'r actuator a gweithredu'r cysylltiadau, a thrwy hynny ddatgysylltu cylched rheoli'r modur a chau'r modur i lawr, gan ddarparu amddiffyniad gorlwytho. Oherwydd bod y trosglwyddiad gwres o'r stribed bimetallig yn ystod y broses blygu yn cymryd amser hir, ni ellir defnyddio cyfnewidwyr thermol ar gyfer amddiffyniad cylched byr; dim ond fel amddiffyniad gorlwytho y gellir eu defnyddio ar gyfer trosglwyddyddion thermol amddiffyn gorlwytho.

Pwrpas ras gyfnewid thermol

Cyfnewidiadau thermol aail ddefnyddio yn bennaf ar gyfer amddiffyn gorlwytho cylched.

 Eu hegwyddor gweithredu yw pan fydd cerrynt gorlwytho yn mynd trwy elfen thermol, mae'r stribed bimetallig yn cynhesu ac yn plygu, gan wthio'r actuator a gweithredu'r cysylltiadau, a thrwy hynny ddatgysylltu'r gylched a stopio'r llwyth, gan ddarparu amddiffyniad gorlwytho. Oherwydd bod y trosglwyddiad gwres o'r stribed bimetallig yn ystod ei broses blygu yn cymryd amser hir, ni ellir defnyddio cyfnewidwyr thermol ar gyfer amddiffyniad cylched byr, ond dim ond ar gyfer amddiffyn gorlwytho.

Rhagofalon ar gyfer dewis rasys cyfnewid thermol
