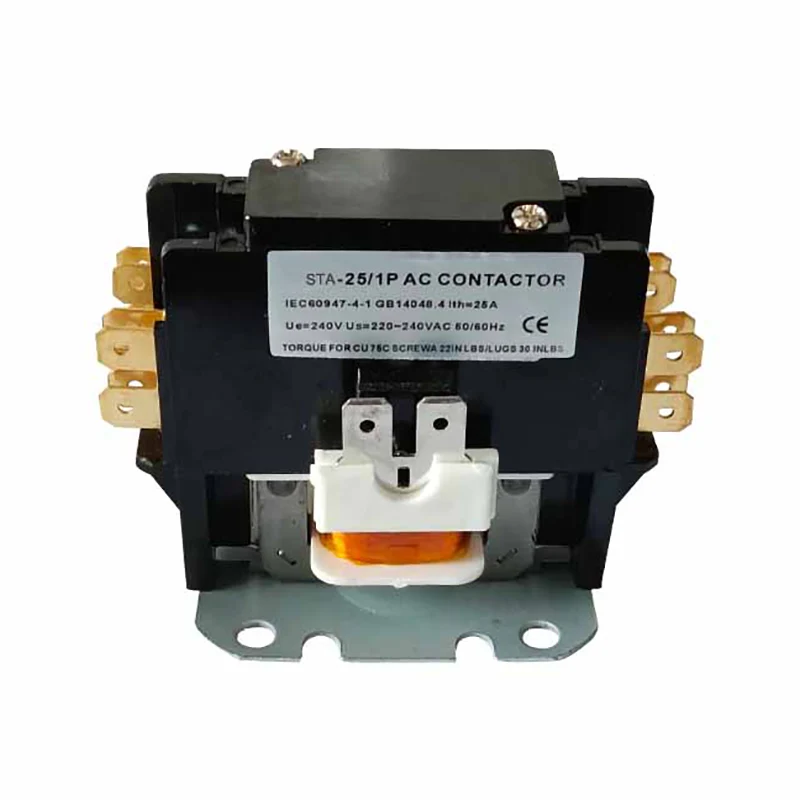

1.5p 25a AIR AC CYFLWYNO CYSYLLTU

Egwyddor gweithredu

Pan fydd coil y cysylltydd cyflyru AC aer 1.5p 25A yn cael ei egnïo, mae'r craidd haearn yn dod yn magnetig ac yn denu'r system gyswllt i gau, gan gysylltu'r llwyth trydanol â'r ffynhonnell bŵer. Pan fydd y coil yn cael ei ddad-egni, mae'r craidd haearn yn colli ei fagnetedd ac mae'r system gyswllt yn cael ei gwahanu gan ffynnon, gan ddatgysylltu'r llwyth o'r ffynhonnell bŵer. Yn y modd hwn, mae'r cysylltydd yn caniatáu rheolaeth o bell ar y llwyth trydanol.

Cais cysylltydd pwrpas pendant:

• Cyflwr aer CJX9 (neu STA) Mae Cysylltydd AC yn berthnasol yn bennaf i linell o AC 50Hz neu 60Hz, mae'r foltedd inswleiddio sydd â sgôr yn 240V ac wedi'i raddio yn gweithio cerrynt hyd at 60A, a ddefnyddir i gau neu ddiffodd y llinell

• Mae cysylltwyr cyflyrydd aer yn bwrpasol pwrpasol ac mae cysylltiad AC wedi'u cynllunio i'w defnyddio mewn rheweiddio, aerdymheru a system gwresogi trydan.

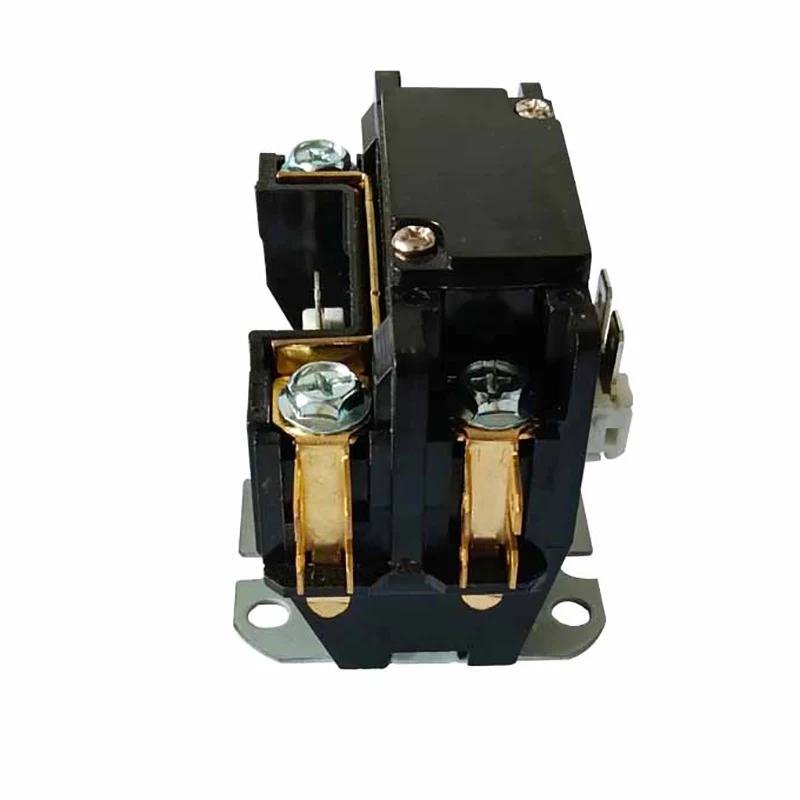

• Gellir gwneud cysylltiadau pŵer gyda naill ai terfynellau sgriw gyda chysylltiadau cyflym neu derfynellau lug gyda chysylltiadau cyflym

• Maent yn cydymffurfio ag IEC60947-4-1

Strwythur a nodweddion

Strwythur:

System Electromagnetig: gan gynnwys coil, craidd a chydrannau eraill, a ddefnyddir i gynhyrchu fflwcs magnetig i yrru agoriad a chau'r system gyswllt.

System Gyswllt: Gan gynnwys y prif gyswllt a chyswllt ategol, defnyddir y prif gyswllt i gario cerrynt uchel, a defnyddir y cyswllt ategol i wireddu trosglwyddiad ac adborth y signal rheoli.

Dyfais Diffodd Arc: Fe'i defnyddir i ddiffodd yr arc a gynhyrchir pan fydd y cyswllt wedi'i ddatgysylltu i amddiffyn y cyswllt rhag difrod.

Cregyn: Fe'i defnyddir i amddiffyn y cydrannau mewnol rhag yr amgylchedd allanol, wrth ddarparu afradu gwres.

Nodweddion:

Gyda phwrpas wedi'i ddiffinio'n dda a dyluniad penodol ar gyfer systemau pŵer penodol a mathau o lwyth.

Mae'r system gyswllt yn cael ei chynhyrchu o ddeunyddiau o ansawdd uchel gyda dargludedd trydanol da ac ymwrthedd gwisgo.

Mae gan y system electromagnetig ddigon o rym sugno i ymgysylltu a rhyddhau'r cysylltiadau yn ddibynadwy.

Gall y ddyfais diffodd ARC ddiffodd yr ARC yn effeithiol ac amddiffyn y cysylltiadau rhag difrod.

Mae'r gragen wedi'i chynllunio'n rhesymol gyda digon o gryfder a pherfformiad afradu gwres.
