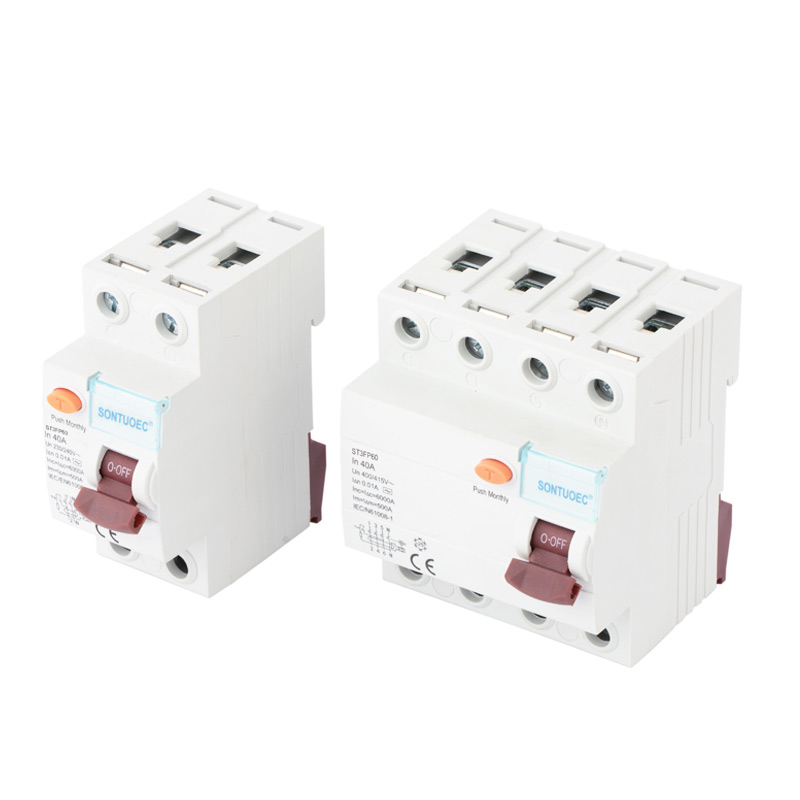

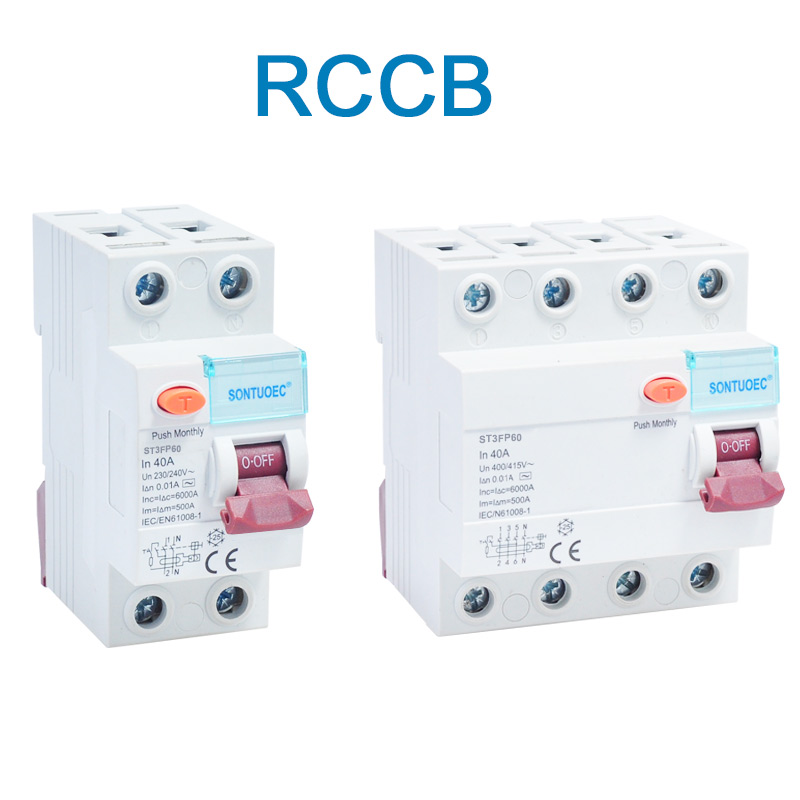

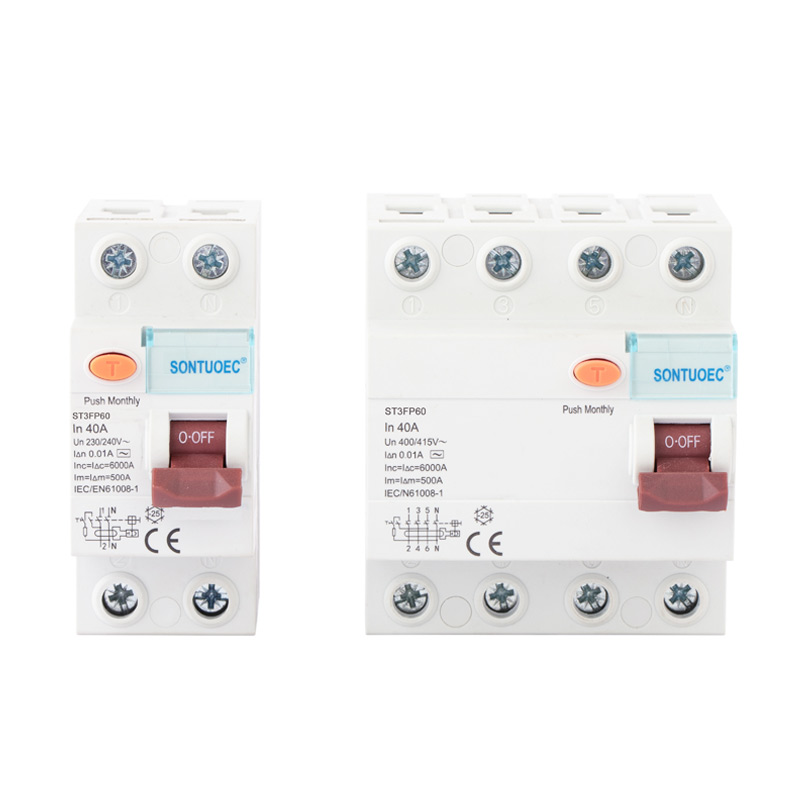

4P 40A/10mA Torri Cylchdaith Presennol Gweddilliol

Mae'r Torrwr Cylched Cerrynt Gweddilliol 4P 40A/10mA yn dorrwr cylched cerrynt gweddilliol gyda 4 polyn (h.y., gwifrau Tân a Sero 3 cham) sydd â sgôr o 40 amp ac sy'n gallu torri'r gylched yn awtomatig pan ganfyddir bod y cerrynt gweddilliol yn y gylched yn 10 miliamp neu'n uwch. Defnyddir y ddyfais yn bennaf i atal tanau trydanol a damweiniau trydanu ac i ddiogelu diogelwch personol ac offer.

Model:ST3FP60

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Model:	ST3FP60
SAFON	IEC61008-1
Nodweddion cerrynt gweddilliol:	A, AC
Rhif polyn:	2P, 4P
Cyfredol â sgôr:	16A, 25A, 32A, 40A, 63A;
Foltedd graddedig:	230/400V AC
Amlder â sgôr:	50/60Hz
Cyfredol Gweithredu Gweddilliol Graddedig:	10mA, 30mA, 100mA, 300mA, 500mA
Cyfredol Anweithredol Gweddilliol Graddedig I n:	≤0.5IΔn
Cyfradd cylched byr amodol â sgôr Inc:	6000A
Cylched byr gweddilliol amodol graddedig cyfredol IΔc:	6000A
Hyd y baglu:	Baglu ar unwaith≤0.1Sec
Amrediad cerrynt baglu gweddilliol:	0.5IΔn~IΔn
Dygnwch electro-fecanyddol:	4000 o Gylchoedd
Torque cau:	2.0Nm

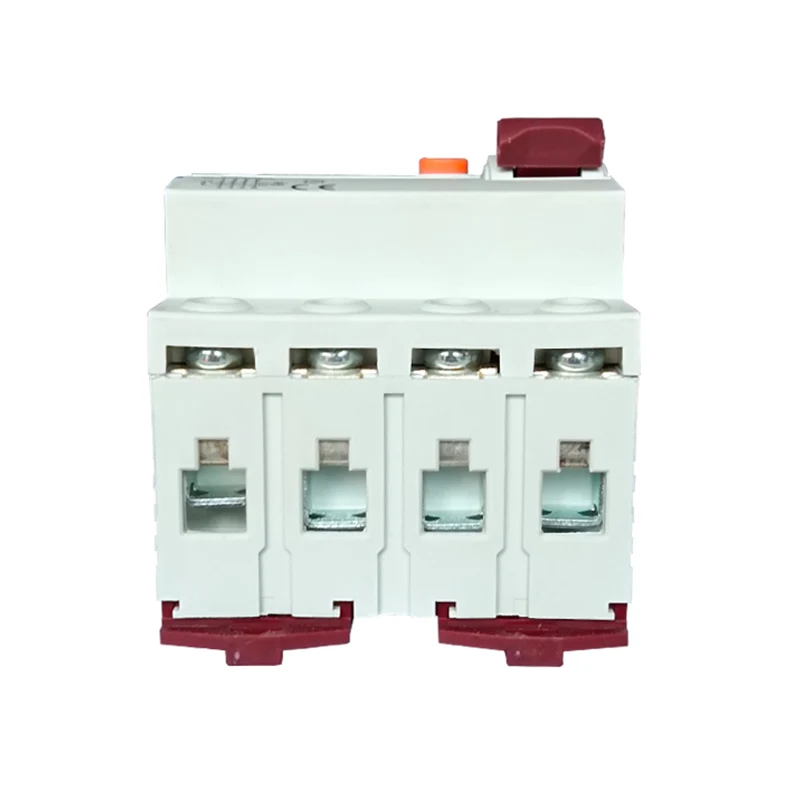

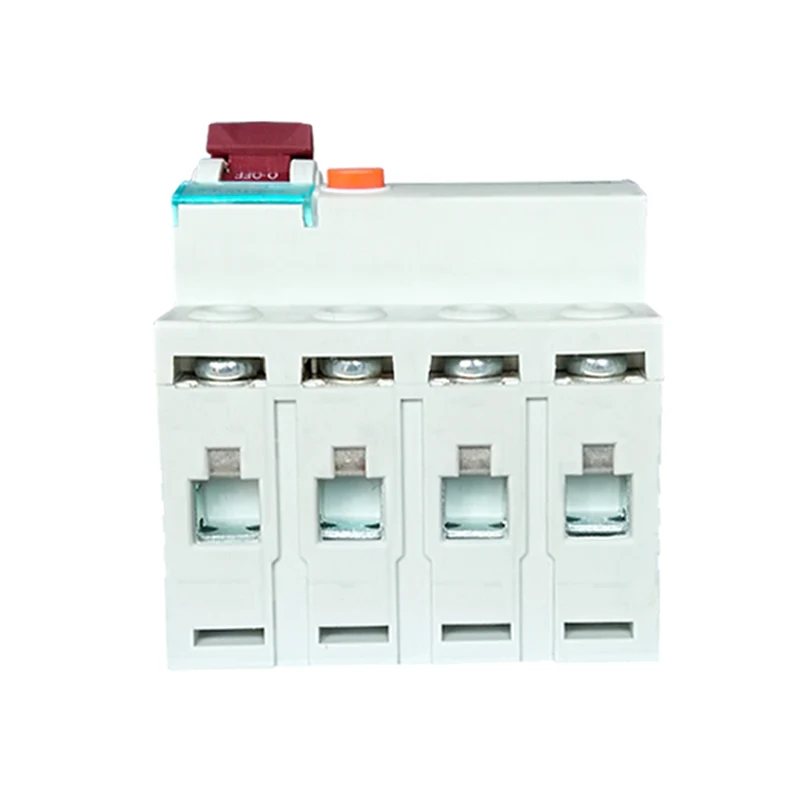

Terfynell cysylltiad:	Sgriw terfynell Piler terfynell gyda clamp
Gosod:	Mowntio rheilen 35mm Din

Egwyddor gweithredu

Mae egwyddor gweithredu'r torrwr cylched hwn yn seiliedig ar yr egwyddor cydbwysedd cyfredol. O dan amodau arferol, dylai'r cerrynt sy'n mynd i mewn ac allan o'r gylched fod yn gyfartal mewn llinell sy'n mynd trwy lwyth. Fodd bynnag, pan fo nam inswleiddio yn y llinell neu pan fydd bod dynol yn dod i gysylltiad â'r gylched, gall hyn arwain at ollyngiad cerrynt, gan wneud y cerrynt i mewn ac allan o'r gylched yn anghytbwys. Ar y pwynt hwn, bydd y newidydd cerrynt y tu mewn i'r torrwr cylched yn canfod y cerrynt anghytbwys hwn ac yn ei drawsnewid yn signal trydanol. Bydd y gylched electronig yn chwyddo, cymharu a phrosesu'r signal hwn, a phan fydd y signal yn cyrraedd trothwy rhagosodedig, h.y., pan fydd y cerrynt gweddilliol yn cyrraedd neu'n fwy na 10 miliamp, bydd y torrwr cylched yn torri'r gylched i ffwrdd yn gyflym.

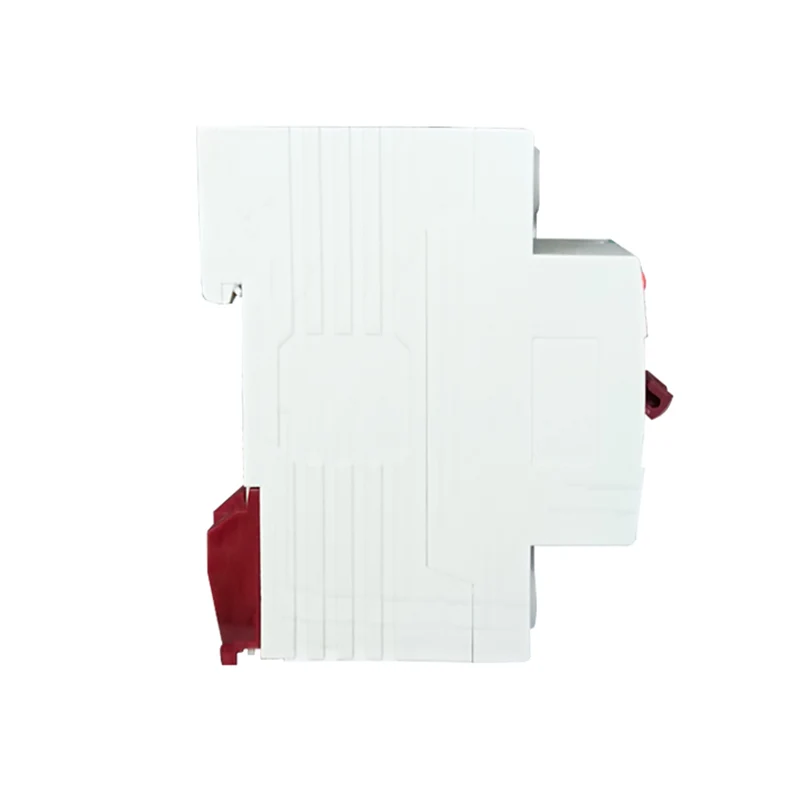

4P 40A/10mA Residual Current Circuit Breaker

Prif Nodweddion

Sensitifrwydd uchel: gallu canfod cerrynt gollyngiadau bach (10 mA) a thorri'r gylched i ffwrdd mewn pryd i atal tanau trydanol a damweiniau sioc drydanol.

Ymateb cyflym: unwaith y canfyddir y cerrynt gollyngiadau, bydd y torrwr cylched yn torri'r gylched i ffwrdd mewn amser byr iawn (fel arfer o fewn degau o filieiliadau).

Amlochredd: yn ychwanegol at y swyddogaeth amddiffyn gollyngiadau sylfaenol, efallai y bydd gan y torrwr cylched hefyd swyddogaethau amddiffyn gorlwytho a chylched byr.

Hawdd i'w osod a'i gynnal: Mae fel arfer yn mabwysiadu dyluniad modiwlaidd, sy'n hawdd ei osod a'i ddatgymalu. Yn y cyfamser, mae ei strwythur mewnol syml yn ei gwneud hi'n hawdd ei gynnal a'i ailwampio.
