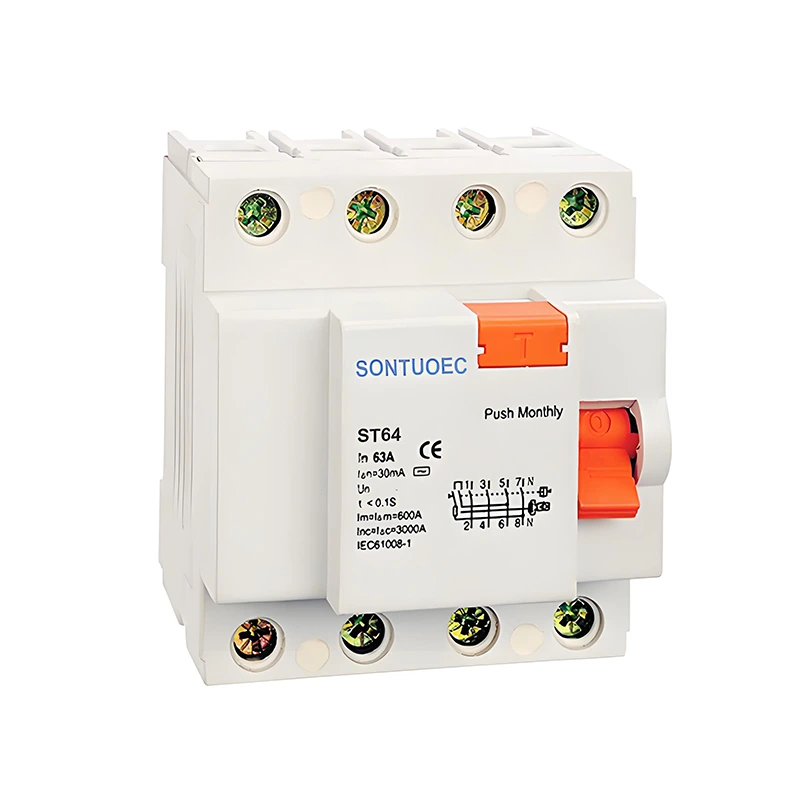

4P 63A /30MA Torri Cylchdaith Gyfredol Gweddilliol

4p 63a /30mA Mae torrwr cylched cyfredol gweddilliol yn torrwr cylched cyfredol gweddilliol gyda phedwar polyn (P), sydd â cherrynt â gradd o 63A a cherrynt gweithredu gweddilliol (h.y., cerrynt gweithredu gollyngiadau) o 30mA. Defnyddir RCCB yn bennaf ar gyfer canfod y cylched gweddilliol yn y cylched, a phan fydd y cylched hwn yn torri'r cylched hwn, ac yn torri'r cylched. Damweiniau electrocution a thanau trydanol.

Model:ST60

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Safon:	IEC 61008-1
Model:	ST60
Nodweddion Cyfredol Gweddilliol:	A, AC
Rhif polyn:	2c, 4c
Cyfredol â sgôr:	16a, 25a, 32a, 40a, 63a;
Foltedd graddedig:	230/400V AC
Amledd graddedig:	50/60Hz
Cerrynt gweithredu gweddilliol â sgôr iΔN:	10ma, 30ma, 100ma, 300mA, 500mA
Cerrynt gweddilliol â sgôr i ΔNO:	≤0.5iΔn
Cerrynt cylched byr amodol graddedig Inc:	6000A
Cylched fer weddilliol amodol graddedig IΔC cyfredol:	6000A
Hyd baglu:	Tipio ar unwaith≤0.1sec
Tipio gweddilliol Ystod gyfredol:	0.5iΔn ~ iΔN
Dygnwch electro-fecanyddol:	4000 cylch
Torque cau:	2.0nm
Terfynell Cysylltiad:	Terfynell piler terfynell sgriw gyda chlamp
Gosod:	Mowntio rheilffordd din 35mm

Egwyddor gweithredu

Mae'r egwyddor weithredol o dorrwr cylched cyfredol gweddilliol 4c 63a /30mA yn seiliedig ar egwyddor ymsefydlu electromagnetig. Pan fydd y cerrynt gweddilliol yn y gylched yn fwy na'r gwerth penodol, cynhyrchir fflwcs magnetig sy'n gymesur â'r cerrynt gweddilliol, a bydd y fflwcs hwn yn gyrru'r mecanwaith rhyddhau i weithredu, gan wneud i'r torrwr cylched dorri'r gylched i ffwrdd yn gyflym. Ar yr un pryd, mae gan RCCB hefyd swyddogaeth amddiffyn a amddiffyn cylched byr, pan fydd y cerrynt yn y gylched yn fwy na'r gwerth sydd â sgôr, mae hefyd yn sbarduno gweithred y mecanwaith stripio.

Prif nodweddion

Dyluniad pedwar polyn: Mae 4c yn golygu bod gan y torrwr cylched bedwar terfynell, a ddefnyddir fel arfer mewn cylchedau tair gwifren tair gwifren neu un cam tair gwifren, sy'n gallu torri'r holl geryntau cam a sero (neu niwtral) ar yr un pryd.

Cerrynt â sgôr uchel: Mae cerrynt â sgôr 63A yn gwneud i'r torrwr cylched allu cario llwythi mwy, sy'n addas ar gyfer amddiffyn offer trydanol pŵer uchel.

Canfod Gollyngiadau Sensitif: Mae'r gosodiad cyfredol gweithredu gweddilliol o 30mA yn isel iawn, a all ganfod gollyngiadau bach yn y gylched yn gyflym a thorri'r gylched mewn pryd i sicrhau diogelwch personél ac offer.

Yn ddiogel ac yn ddibynadwy: Mae RCCB yn mabwysiadu mecanwaith rhyddhau datblygedig a deunyddiau cyswllt ag eiddo trydanol a mecanyddol rhagorol, a all sicrhau torri'r gylched yn amserol rhag ofn diffygion fel gorlwytho, cylched fer a gollyngiadau i atal damweiniau.

Senario Cais

Defnyddir 4P 25A/30MA RCCB yn helaeth mewn amrywiaeth o sefyllfaoedd y mae angen amddiffyniad trydanol arnynt, megis:

Adeiladau Preswyl a Masnachol: Fe'u defnyddir i amddiffyn offer trydanol a diogelwch personol, gan atal damweiniau sioc drydan a thanau trydanol.

Llinellau Cynhyrchu Diwydiannol: Fe'i defnyddir i amddiffyn offer trydanol fel moduron, trawsnewidyddion ac offer trydanol arall rhag gweithrediad arferol, atal difrod offer a chau oherwydd gollyngiadau, gorlwytho a rhesymau eraill.

Cyfleusterau cyhoeddus: fel ysbytai, ysgolion, llyfrgelloedd a lleoedd eraill, a ddefnyddir i sicrhau gweithrediad diogel offer trydanol a defnyddio trydan yn ddiogel gan bersonél.
