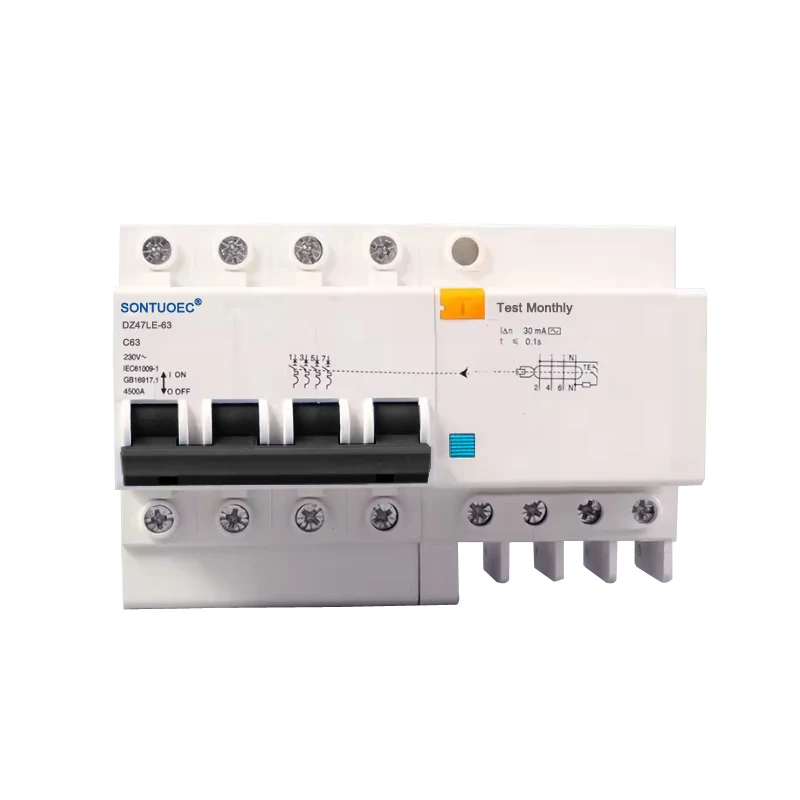

4P RCBO AC Math

Mae'r Math AC 4P RCBO yn dorrwr cylched 4-polyn sy'n cyfuno amddiffyn cerrynt gweddilliol a swyddogaethau amddiffyn gorlif, wedi'i gynllunio'n arbennig ar gyfer cylchedau cerrynt eiledol (AC). Gall dorri'r cyflenwad pŵer i ffwrdd yn awtomatig pan ganfyddir cerrynt gweddilliol (h.y. cerrynt gollyngiadau) yn y gylched i atal tanau trydanol a damweiniau sioc drydan bersonol. Ar yr un pryd, mae ganddo hefyd swyddogaeth amddiffyn overcurrent a all dorri'r cyflenwad pŵer i ffwrdd yn awtomatig os bydd gorlwytho neu gylched byr yn y gylched i amddiffyn diogelwch y gylched a'r offer.

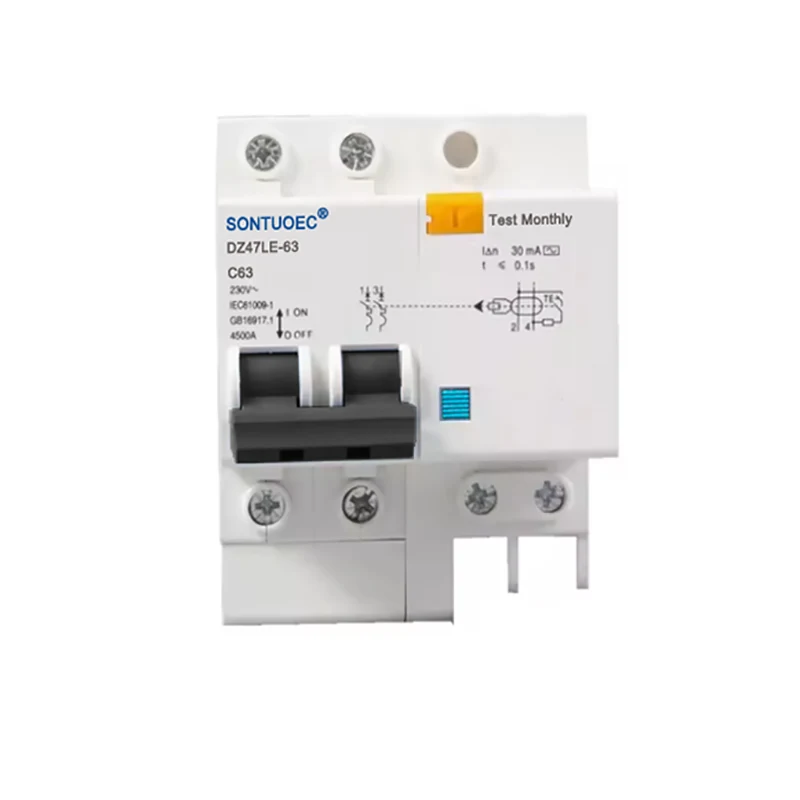

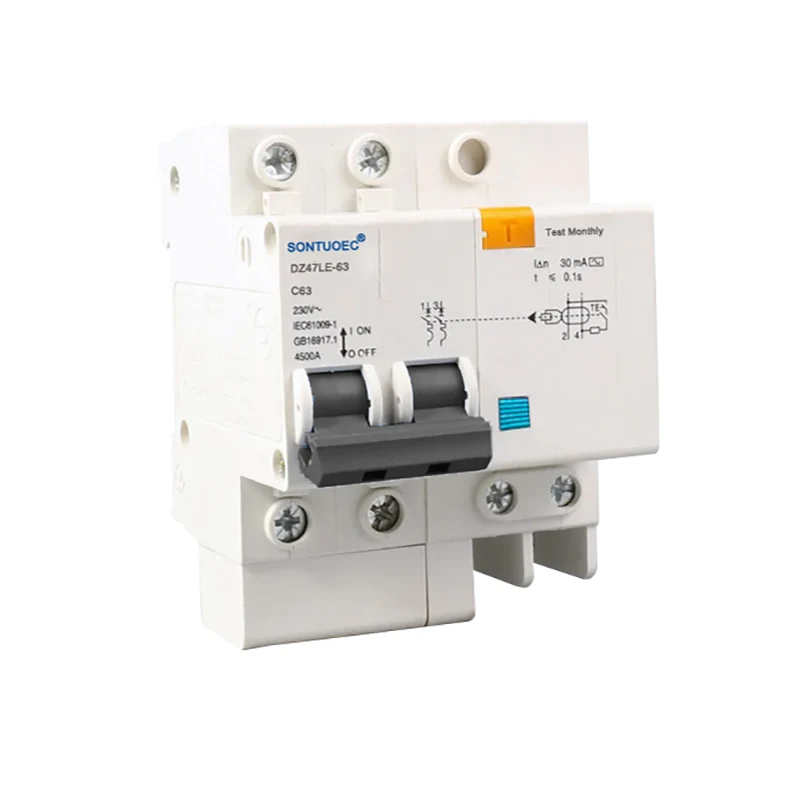

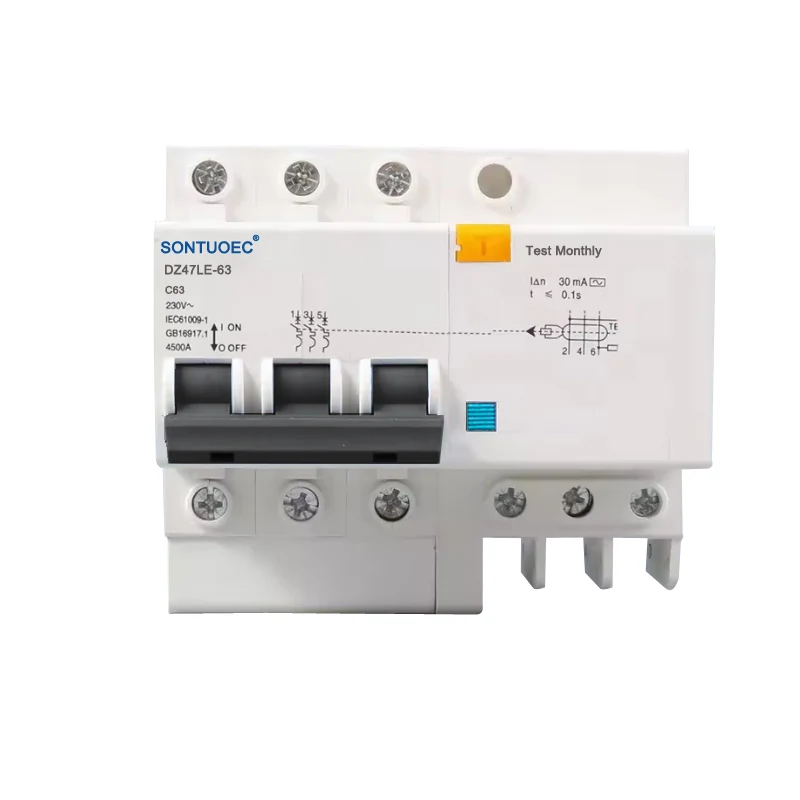

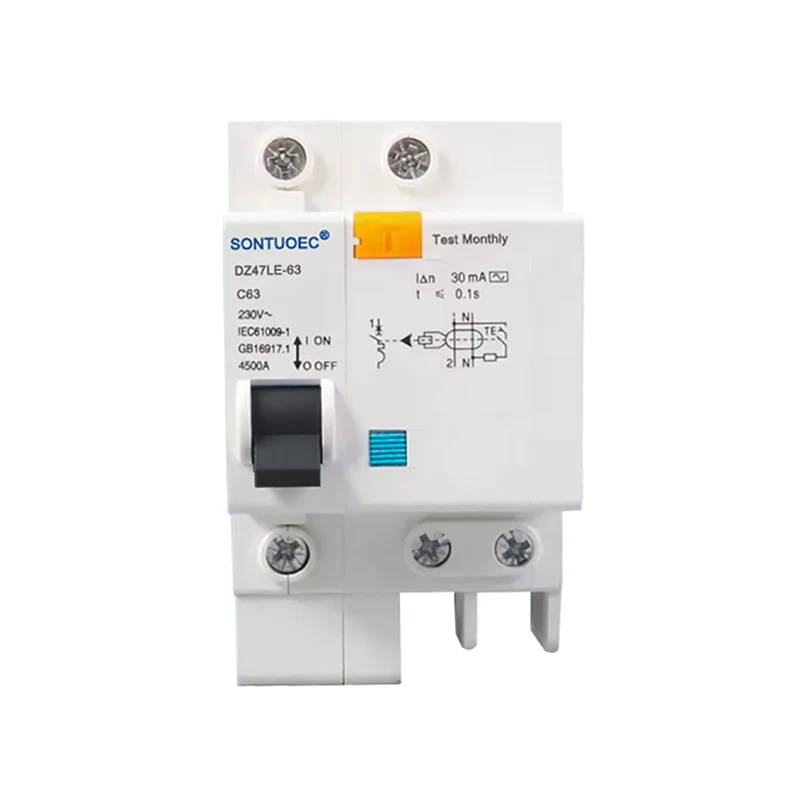

Model:DZ47LE-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

enw	Torrwr Cylchdaith Gweddilliol gydag Amddiffyniad Overcurrent
nodweddion	gorlwytho / cylched byr / amddiffyn rhag gollwng
Pegwn Rhif	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
Torri Gallu	3kA,4.5KA,6KA
Gradd Cyfredol(A)	6A,10A,16A,20A,25A,32A,40A,63A
Cerrynt gweithredu gweddilliol graddedig:	10mA,30mA,100mA,300mA,500mA
Gradd Foltedd(V)	240/415v
gosod	math rheilffordd din
safonol	IEC61009-1, GB16917-1
ardystiad	CE

Egwyddor gweithredu

Mae egwyddor gweithredu Math AC 4P RCBO yn seiliedig ar swm fector y cerrynt ac ar egwyddorion electromagnetig. Pan nad yw'r cerrynt yn y gylched ar y gwifrau tân (L) a sero (N) yn gyfartal o ran maint, nid yw swm fector y cerrynt yn ochr gynradd y gylched trawsnewidydd yn sero, sy'n cynhyrchu foltedd anwythol yn y coil ochr uwchradd. Mae'r foltedd anwythol hwn yn cael ei ychwanegu at y ras gyfnewid electromagnetig, gan gynhyrchu cerrynt cyffroi sy'n creu grym dadfagneteiddio gwrthdro. Pan fydd y cerrynt bai yn cyrraedd gwerth cyfredol gweithredu'r RCBO, bydd y grym dadmagneteiddio gwrthdro hwn yn achosi i'r armature y tu mewn i'r ras gyfnewid electromagnetig ymddieithrio o'r iau, gan wthio'r mecanwaith gweithredu i weithredu a thorri'r cylched cerrynt bai i ffwrdd.

Mae torrwr cylched amddiffyn gollyngiadau daear electronig cyfres DZ47LE-63 yn addas ar gyfer cylched preswyl un cam o AC 50Hz / 60Hz, foltedd graddedig 230V, a cherrynt graddedig 6A ~ 63A; 400V ar gyfer cylched tri cham o AC 50Hz / 60Hz. Gall amddiffyn gorlwytho ffurf cylched a cylched byr. Mae gan y cynnyrch hwn fanteision cyfaint bach, gallu torri uchel, gwifren fyw a llinell sero yn cael eu torri i ffwrdd ar yr un pryd, hefyd yn amddiffyn person rhag sioc gollyngiadau trydan yn achos y wifren dân a gwrthdroi'r llinell sero cysylltiedig.

Mae'n cydymffurfio â safon IEC61009-1, GB16917.1.

Nodwedd:

1）. Yn darparu amddiffyniad rhag sioc drydanol, bai daear, cerrynt gollyngiadau;

2). Yn darparu amddiffyniad rhag gorlwytho, cylched byr a gor-foltedd;

3). Cyfaint bach, gallu torri uchel; mae gwifren fyw a llinell sero yn cael eu torri i ffwrdd ar yr un pryd;

4). Maint a phwysau bach, gosodiad a gwifrau hawdd, perfformiad uchel a gwydn

5). Darparu yn erbyn camweithrediad baglu a achosir gan foltedd ar unwaith a cherrynt enbyd.

Nodweddion a Manteision

Amddiffyniad aml-swyddogaethol: Mae Math AC 4P RCBO yn cyfuno amddiffyniad cerrynt gweddilliol ac amddiffyniad gorlif i ddarparu amddiffyniad cynhwysfawr ar gyfer cylchedau ac offer.

Sensitifrwydd uchel: Mae amddiffyniad sensitif iawn rhag cymhwysiad sydyn neu gynnydd araf mewn cerrynt AC sinwsoidaidd gweddilliol yn sicrhau datgysylltu.

Ystod eang o ddefnydd: Yn addas ar gyfer cylchedau AC mewn systemau dosbarthu pŵer domestig, diwydiannol a masnachol, yn enwedig ar gyfer gwifrau un-tân-un-sero.

Hawdd i'w osod a'i gynnal: dyluniad strwythurol rhesymol, hawdd ei osod, ac ar yr un pryd yn hawdd i'w gynnal a'i atgyweirio.

Senarios Cais

Defnyddir Math AC 4P RCBO yn eang ar gyfer amddiffyn cylched AC mewn cartrefi, swyddfeydd, adeiladau masnachol a chyfleusterau diwydiannol. Mae'n arbennig o addas ar gyfer cymwysiadau sy'n gofyn am amddiffyn gwifrau Tân a Sero, megis cylchedau goleuo, cylchedau soced a diogelu offer megis moduron.
