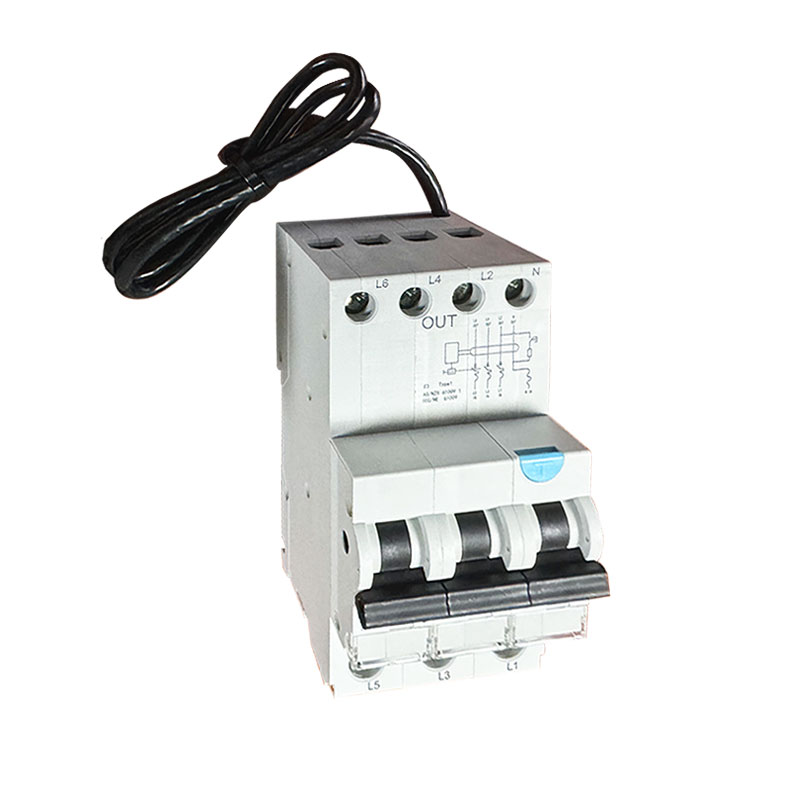

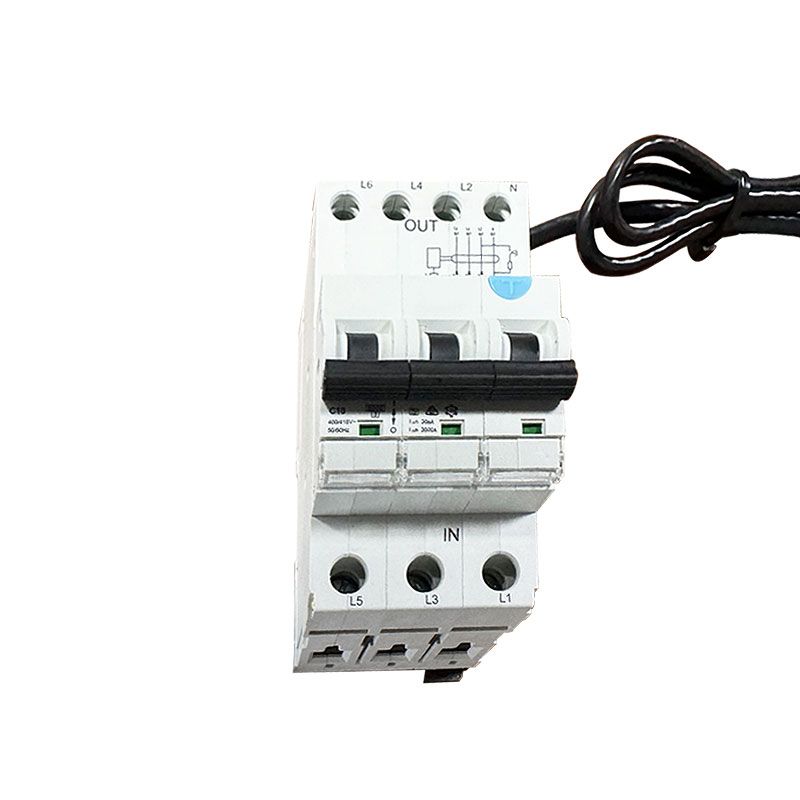

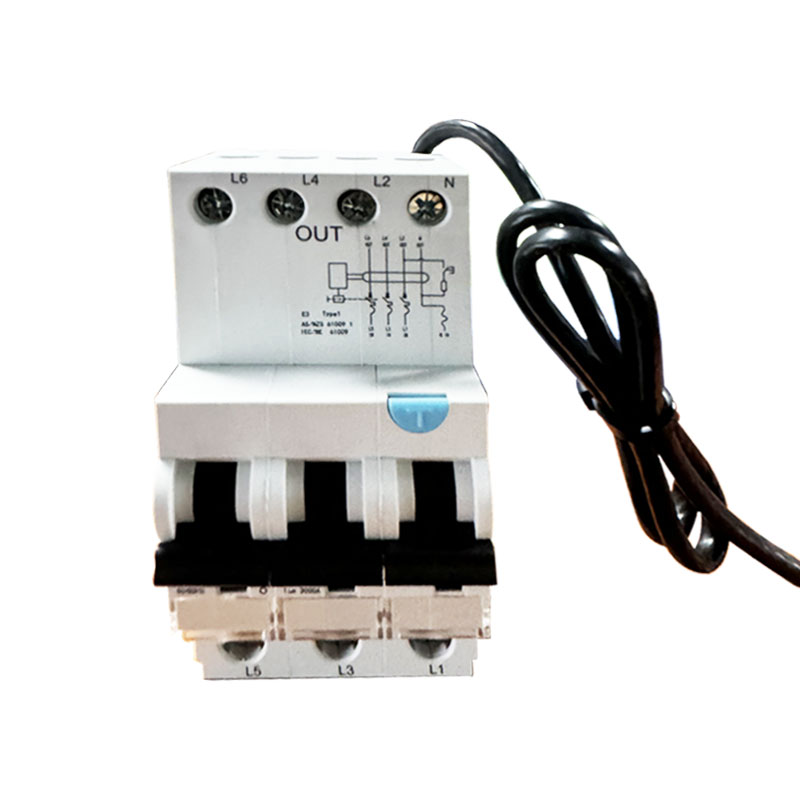

6ka 3p+n torrwr cylched gollwng a (ac) math rcbo gyda chebl

Mae SontuoEC yn un o'r cyflenwyr/gweithgynhyrchwyr Tsieineaidd sy'n arbenigo mewn cynhyrchu amryw offer trydanol bach 6KA 3P+N Breaker Cylchdaith Gollyngiadau A (AC) Math RCBO gyda chebl yn cael ei ddefnyddio'n bennaf yn AC 50Hz (60Hz), Foltedd Graddedig Dosbarthu 110/220V, 120/240v, Rated System. Mae RCBO STRO3-40L yn gyfartal â swyddogaeth MCB+RCD; Fe'i defnyddir ar gyfer amddiffyn sioc drydan ac amddiffyniad cyswllt anuniongyrchol dynol, amddiffyn offer trydan pan fydd corff dynol yn cyffwrdd â thrydan neu gyfredol yn gollwng y rhwydwaith trydan yn fwy na gwerth a nodwyd, a gor -lwyth ac amddiffyniad cylched byr.

Model:STRO3-40L

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Data technegol:

Sandard

IEC/EN61009-1

Nodweddion trydanol

Math (ton Ffurf y Gollyngiad Daear Synhwyro)

Electro-magnetig theipia ’

Graddio cerrynt yn

A,AC

Bolion

(1p+n)

Foltedd

110/220,120V

Cyfredol â sgôr:

6,10,16,20,25,32,40a

Sensitifrwydd graddedig i △ n

0.01,0.03,0.1

UI foltedd inswleiddio

500

Gwneud gweddilliol a graddio a

500

Capasiti torri i △ m

Cerrynt cylched byr i △ c

6000

Ffiws scpd

6000, 10000a

Bitmapbitmapbitmapbitmap

Amledd graddedig

50/60

Gradd llygredd

Nodweddion mecanyddol

Nhrydanol bywydau

4000

Bywyd mecanyddol

4000

Gradd amddiffyn

IP20

Tymheredd Amgylchynol

ºC

-5 ~+40 (Cais arbennig cyfeiriwch at cywiriad iawndal tymheredd)

(gyda chyfartaledd dyddiol ≤35ºC)

Tymheredd Storio

ºC

-25 ~+70

Gosodiadau

Nherfynell Math o Gysylltiad

Cebl/math u bar bws/bar bws pin

Maint terfynell top/gwaelod ar gyfer cebl

mm²

AWG

18-5

Maint terfynell top/gwaelod ar gyfer busbar

mm²

AWG

18-5

Trorym tynhau

N^*m

In-lbs

Mowntin

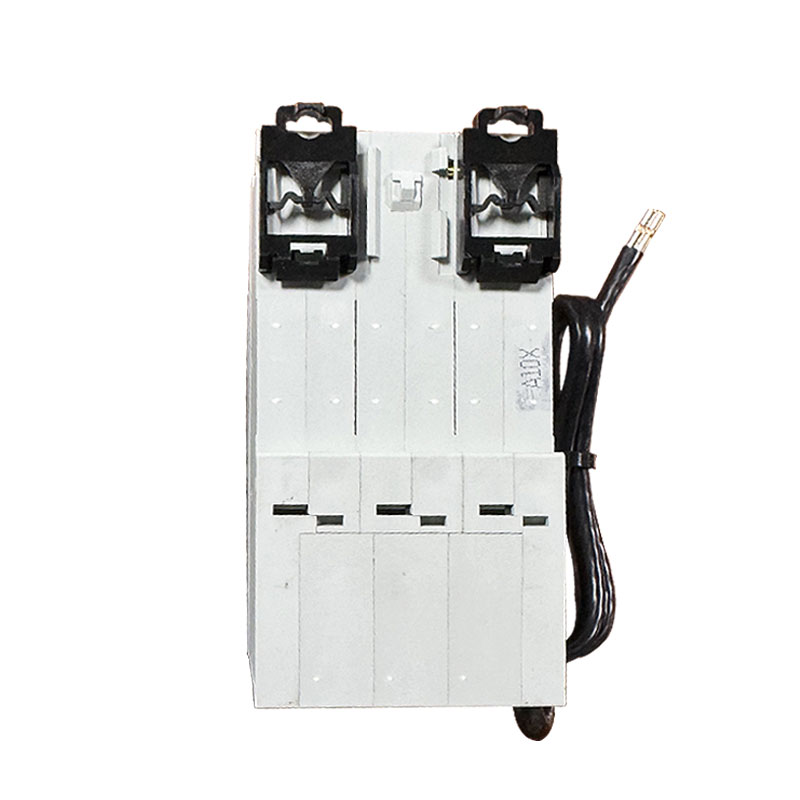

Ymlaen Rheilffordd din en 60715 (35mm) trwy ddyfais clip cyflym

Chysylltiad

Oddi wrth brig a gwaelod

Prif nodweddion a swyddogaethau

Amddiffyniad cerrynt gweddilliol: Pan fydd y cerrynt gweddilliol (h.y., cerrynt gollyngiadau) yn y gylched yn cyrraedd gwerth rhagosodedig, mae'r RCBO yn gallu gweithredu'n gyflym i dorri'r gylched i ffwrdd, gan atal damweiniau electrocution a thanau trydanol.

Amddiffyn gorlwytho: Pan fydd y cerrynt yn y gylched yn fwy na cherrynt graddedig yr RCBO, mae'n gallu torri'r gylched i ffwrdd o fewn cyfnod penodol o amser, gan atal difrod i'r gylched neu ddamweiniau tân a achosir gan orlwytho.

Amddiffyn cylched byr: Pan fydd cylched fer yn digwydd yn y gylched, gall RCBO weithredu'n gyflym i dorri'r cerrynt cylched byr i ffwrdd ac amddiffyn diogelwch y gylched a'r offer.

Nodweddion rhyddhau math B: Fel y soniwyd uchod, mae RCBOs math B yn arbennig o addas ar gyfer llwythi nad ydynt yn sensitif i orlwytho ar unwaith, ond yn sensitif i orlwytho hirfaith.

Senarios cais

Defnyddir Torri Cylchdaith Gollyngiadau 6KA 3P+N RCBO math (AC) gyda chebl yn helaeth mewn lleoedd lle mae angen amrywiaeth o swyddogaethau amddiffyn cylched, yn enwedig y cylchedau hynny sy'n defnyddio llwythi â gofynion arbennig ar gyfer nodweddion gorlwytho. Enghraifft:

Adeiladau Preswyl a Masnachol: Fe'i defnyddir i amddiffyn cylchedau goleuo, cylchedau soced, ac ati i sicrhau diogelwch personol a diogelwch offer.

Lleoedd Diwydiannol: Ar gyfer amddiffyn offer diwydiannol amrywiol, megis gwresogyddion gwrthiant, lampau gwynias, ac ati, i atal difrod offer neu ddamweiniau tân a achosir gan orlwytho neu ollyngiadau.

Amaethyddiaeth a garddwriaeth: Fe'i defnyddir i amddiffyn offer amaethyddol fel tai gwydr, systemau dyfrhau, ac ati, i sicrhau gweithrediad arferol yr offer a diogelwch personél.

Rhagofalon a chynnal a chadw

Dewis cywir o gerrynt sydd â sgôr: Wrth ddewis y torrwr cylched gollwng 6KA 3P+N RCBO math (AC) gyda chebl, dylid dewis y gwerth cerrynt sydd â sgôr priodol yn seiliedig ar gerrynt a nodweddion graddedig y llwyth.

Arolygu a Chynnal a Chadw Cyfnodol: Archwiliwch a chynnal y RCBO o bryd i'w gilydd i sicrhau ei fod yn gweithredu'n ddibynadwy, yn cael ei wifro'n ddiogel, ac yn rhydd o ddifrod neu gyrydiad.

Osgoi gweithrediad ffug: Wrth osod a defnyddio, dylid cymryd gofal i osgoi gosod yr RCBO mewn amgylchedd sy'n agored i ymyrraeth er mwyn atal ei weithrediad ffug.

Trin diffygion yn amserol: Pan fydd RCBO yn methu neu'n gweithredu, dylid nodi’r achos a dylid datrys problemau mewn pryd i sicrhau bod y gylched yn cael ei gweithredu'n ddiogel.
