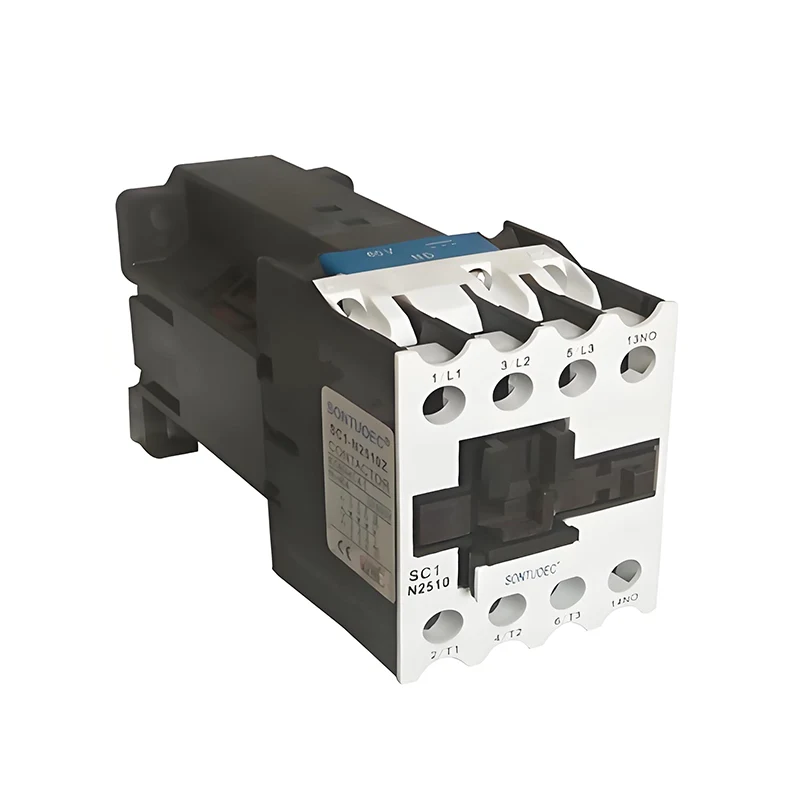

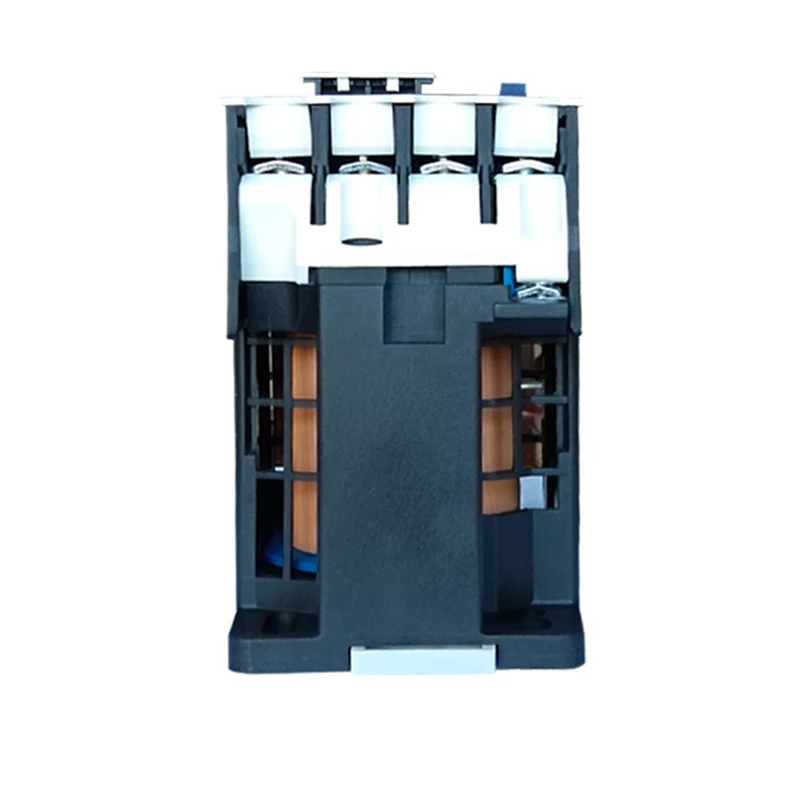

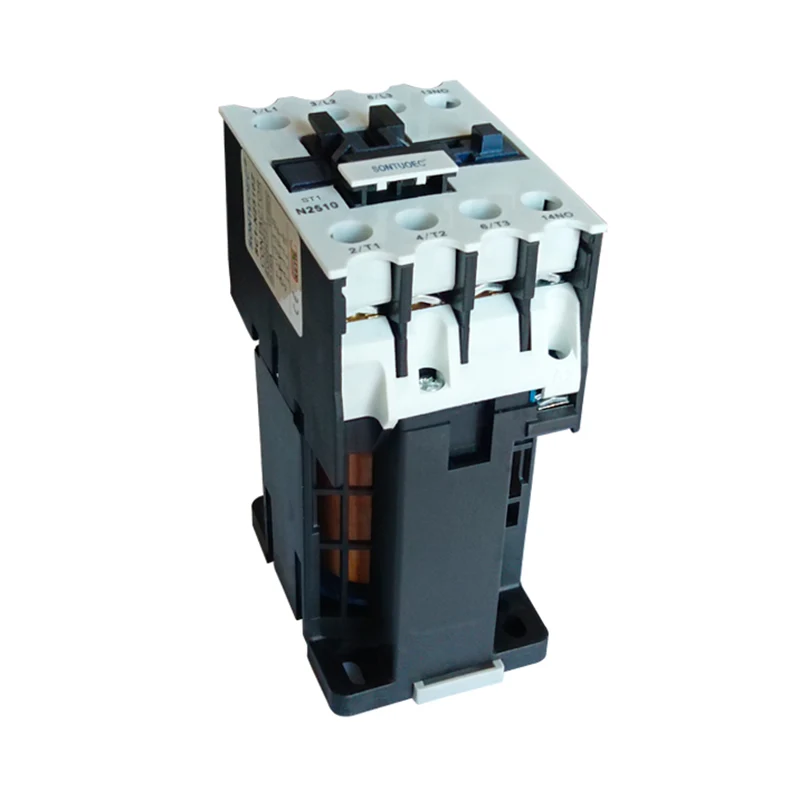

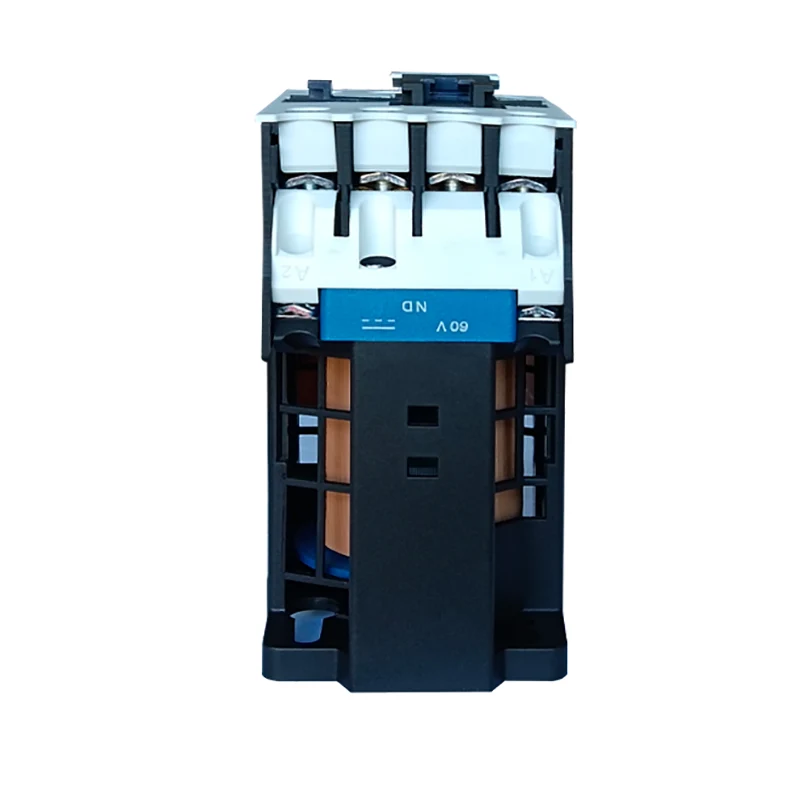

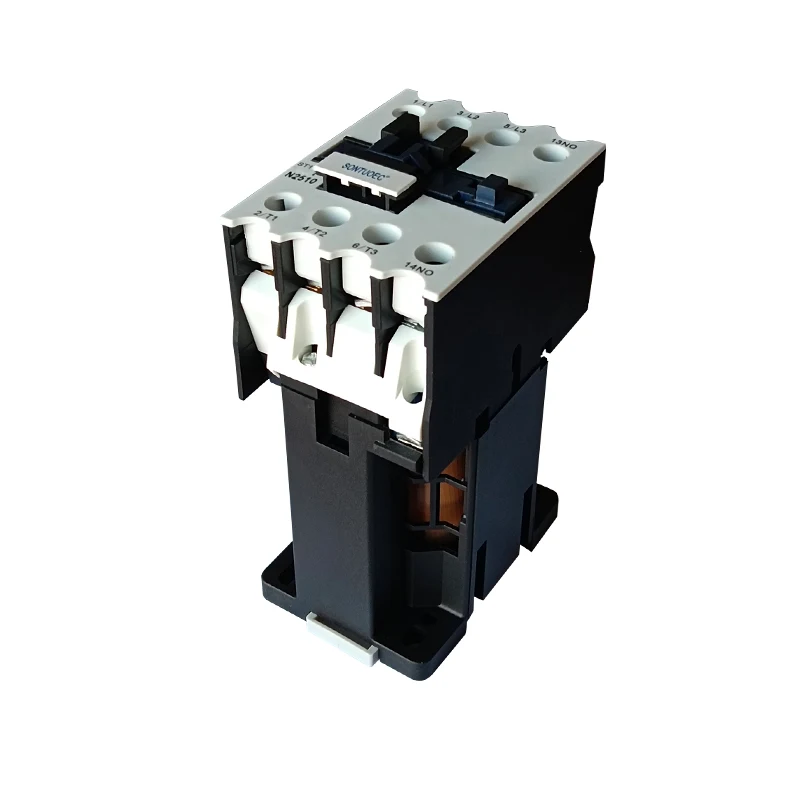

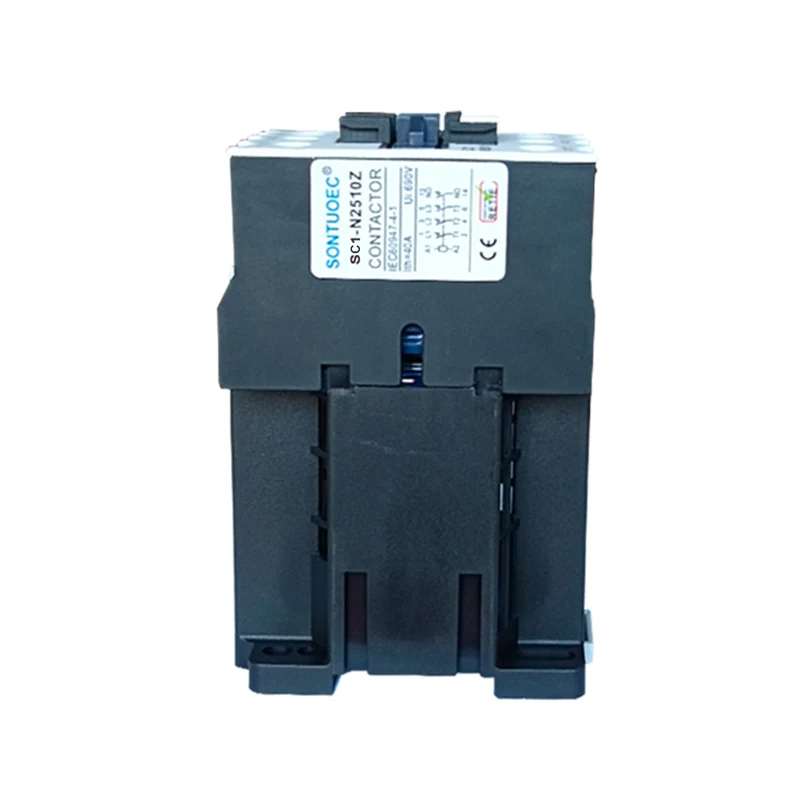

Cysylltydd Magnetig DC

Egwyddor gweithredu

Pan fydd coil cysylltydd magnetig DC yn cael ei egnïo, mae'r cerrynt DC yn y coil yn cynhyrchu maes magnetig. Bydd y maes magnetig hwn yn achosi i'r craidd haearn statig gynhyrchu sugno electromagnetig, sy'n denu'r craidd haearn symudol, a thrwy hynny yrru'r system gyswllt i weithredu. Fel rheol, bydd y cysylltiadau sydd ar gau fel arfer yn agor a bydd y cysylltiadau agored fel arfer yn cau, gan sylweddoli rheolaeth ymlaen/i ffwrdd ar y gylched. Pan fydd y coil yn cael ei ddad-egni, mae'r sugno electromagnetig yn diflannu, mae'r craidd haearn symudol yn ailosod o dan weithred y gwanwyn, ac mae'r cysylltiadau'n dychwelyd i'w cyflwr gwreiddiol.

Prif strwythur a nodweddion

System Electromagnetig: gan gynnwys coil, craidd haearn statig a chraidd haearn symudol a chydrannau eraill, yw'r rhan allweddol o gynhyrchu maes magnetig a rheoli gweithred cysylltiadau.

System Gyswllt: gan gynnwys cysylltiadau agored fel arfer a chysylltiadau sydd wedi'u cau fel arfer, a ddefnyddir i reoli'r gylched ymlaen ac i ffwrdd. Fel rheol mae gan ddeunyddiau cyswllt ddargludedd trydanol da a pherfformiad tymheredd uchel.

Dyfais Diffodd Arc: Fe'i defnyddir i ddiffodd yr arc pan fydd y cyswllt wedi torri, i amddiffyn y cyswllt rhag difrod. Ar gyfer cysylltwyr gallu mawr, mae dyluniad y ddyfais diffodd ARC yn arbennig o bwysig.

Nodweddir cysylltydd magnetig DC gan strwythur syml, gweithredu dibynadwy, oes hir a chynnal a chadw hawdd. Ar yr un pryd, oherwydd defnyddio cyflenwad pŵer DC, mae ganddo ddefnydd a sŵn ynni isel.

Dewis a rhagofalon

Wrth ddewis cysylltydd magnetig DC, mae angen ystyried y ffactorau canlynol:

Foltedd sydd â sgôr: Sicrhewch fod foltedd graddedig y cysylltydd a ddewiswyd yn cyd -fynd â'r foltedd DC yn y gylched.

Cerrynt wedi'i raddio: Yn ôl faint o gerrynt llwyth yn y gylched, dewiswch gysylltydd gyda'r gwerth cerrynt sydd â sgôr priodol. Ar yr un pryd, mae hefyd yn angenrheidiol ystyried gallu gorlwytho a gwrthsefyll cylched byr i'r cysylltydd.

Ffurflen a Rhif Cyswllt: Yn ôl galw rheoli cylched, dewiswch y ffurflen a'r rhif cyswllt briodol. Er enghraifft, p'un a oes angen cysylltiadau agored neu gaeedig fel arfer, a faint o gysylltiadau sydd eu hangen.

Brand ac ansawdd: Dewiswch frandiau adnabyddus a chynhyrchion o ansawdd uchel i sicrhau dibynadwyedd a bywyd gwasanaeth y cysylltydd. Hefyd, ystyriwch ffactorau fel gwasanaeth ôl-werthu'r cynnyrch a chefnogaeth dechnegol.

Wrth ddefnyddio cysylltwyr magnetig DC, mae angen i chi dalu sylw i'r materion canlynol:

Gwifrau Cywir: Sicrhewch fod gwifrau'r cysylltydd yn gywir er mwyn osgoi gwifrau anghywir gan arwain at fethiant cylched neu ddifrod i'r cysylltydd.

Archwilio a Chynnal a Chadw Rheolaidd: Archwiliwch a chynnal y cysylltydd yn rheolaidd, gan gynnwys glanhau'r cysylltiadau, gwirio gwrthiant y coil ac ymwrthedd inswleiddio. Sicrhewch fod y cysylltydd mewn cyflwr gweithio da.

Osgoi gorlwytho a chylchdroi byr: Osgoi gadael i'r cysylltydd weithio dan orlwytho neu gylchdroi byr am amser hir er mwyn osgoi niweidio'r cysylltydd ac effeithio ar sefydlogrwydd y gylched.
