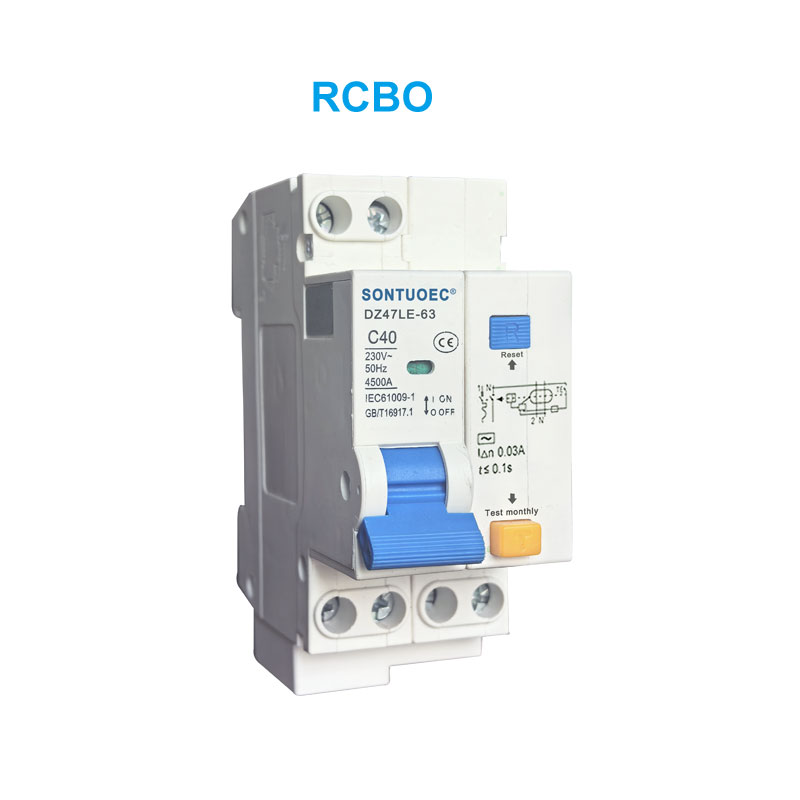

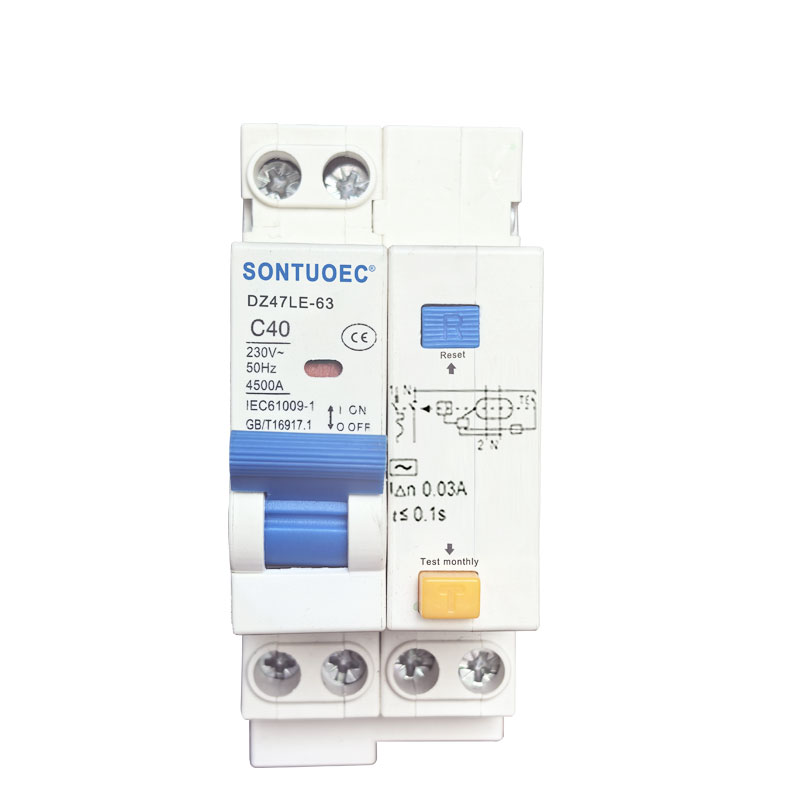

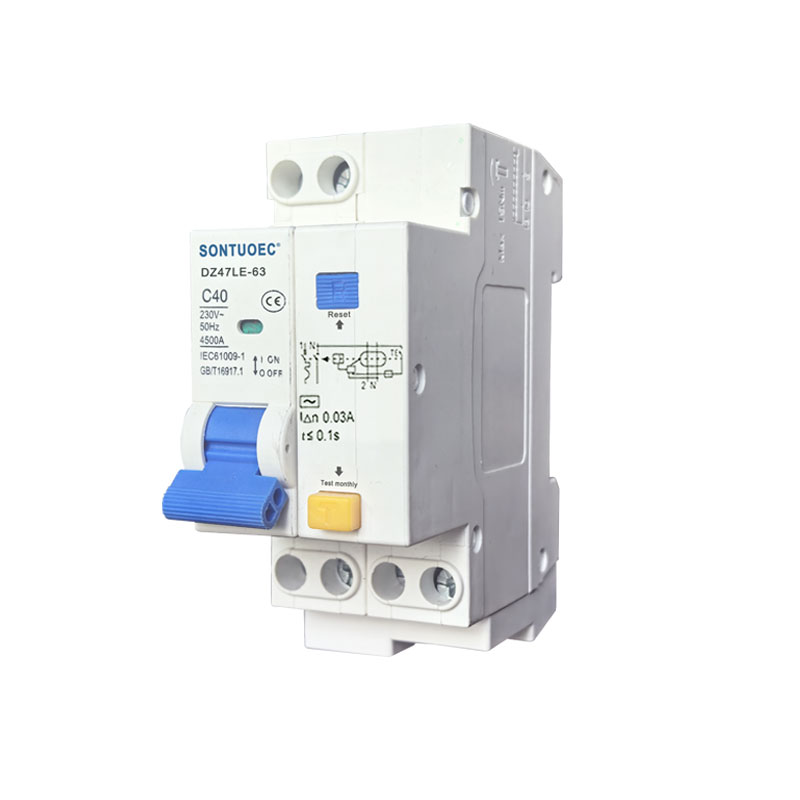

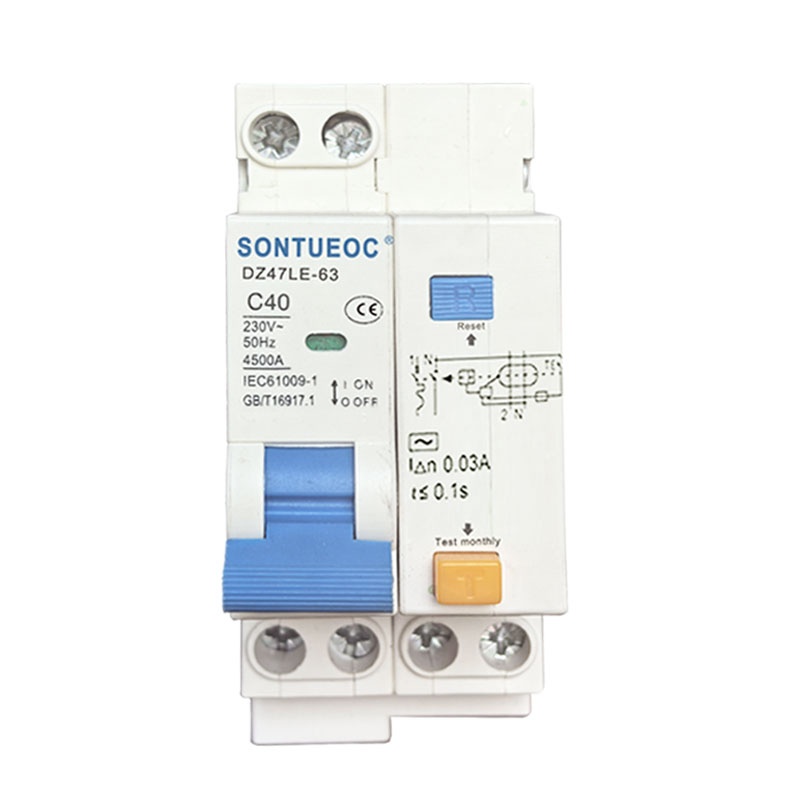

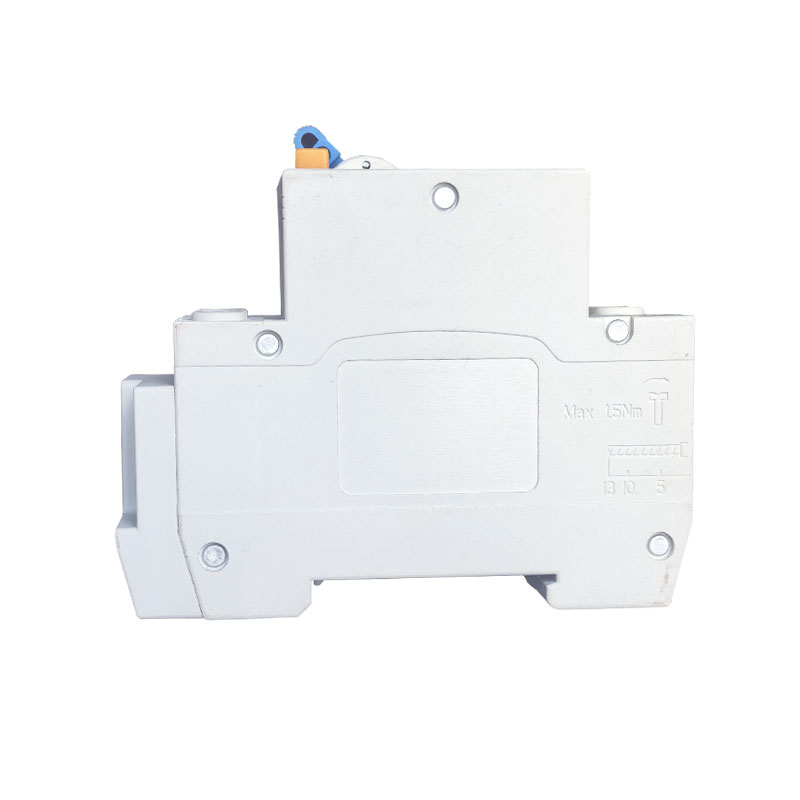

Dz47le-63 Cyfres RCBO Gollyngiad Torrwr Cylchdaith Cyfredol

Mae SONTUOEC yn un o'r cyflenwyr/gweithgynhyrchwyr Tsieineaidd sy'n arbenigo mewn cynhyrchu amrywiol offer trydanol bach.DZ47LE yn berthnasol i linell o foltedd AC 50/60Hz 230V ar gyfer polyn sengl dau wifren, 2 polyn neu 400V ar gyfer 3 polyw 3, 4 polyn a gradd cyfredol hyd i 63A. Gall amddiffyn y llinell a'r modur rhag gorlwytho a chylched fer Gellir ei ddefnyddio hefyd ar gyfer trosi llinell anfynych a dechrau modur anfynych. Mae'n cydymffurfio â safonau IEC61009.1.

Model:DZ47LE-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Paramedrau Technegol:

Foltedd Cyfradd(V)	Cyfredol Graddfa Achos Inm(A)	Pwyliaid	Niwtra	Cyfredol Graddiedig Yn(A)	Cynhwysedd Torri Cylched Byr â Gradd Icu(KA)		Cyfredol Gollyngiad Cyfredol Graddedig Torri Cyfredol	Cyfredol â Gradd nid Cerrynt Torri (mA)
Foltedd Cyfradd(V)	Cyfredol Graddfa Achos Inm(A)	Pwyliaid	Lliain	Cyfredol Graddiedig Yn(A)	Torri Cynhwysedd Icu(KA)	COS	(mA))	Cyfredol â Gradd nid Cerrynt Torri (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

DZ47LE Torrwr Cylchdaith Cyfredol Gweddilliol gyda diogelwch gorgyfredol (Electronig):

1. Cais

Personél ac amddiffyn rhag tân

Amddiffyniad cebl a llinell rhag gorlwytho a chylchedau byr

2. Rheolau cyffredinol ar gyfer dewis RCBO:

a.Rated cerrynt gweithredu gweddilliol

Yn ≤ 30 mA: amddiffyniad ychwanegol yn achos cyswllt uniongyrchol Yn ≤300 mA: amddiffyn rhag tân ataliol yn achos cerrynt fai ar y ddaear

b. Dosbarth baglu

Dosbarth AC - Sicrheir baglu ar gyfer ceryntau sinwsoidaidd, eiledol, p'un a ydynt yn cael eu cymhwyso'n gyflym neu'n cynyddu'n araf.

c.Tripping cromlin

Cromlin C (5-10 Mewn) amddiffyn a rheoli'r cylchedau rhag gorlwytho a chylchedau byr; amddiffyniad ar gyfer llwythi gwrthiannol ac anwythol gyda cherrynt mewnwth isel.

Cromlin D (10-14 Mewn) amddiffyn a rheoli'r cylchedau rhag gorlwytho a chylchedau byr; amddiffyniad ar gyfer cylchedau sy'n cyflenwi llwythi â cherrynt mewnlif uchel wrth gau'r gylched (trawsnewidwyr LV/LV, lampau dadelfennu).
