Cysylltydd AC cartref

Mae cysylltwyr AC cartref cyfres STH8-100 wedi'u cynllunio'n bennaf ar gyfer AC 50Hz (neu 60Hz), gyda foltedd gweithredu â sgôr hyd at 400V. Mae ganddyn nhw gerrynt gweithredu â sgôr o hyd at 100A o dan gategori defnydd AC-7A a hyd at 40A o dan gategori defnydd AC-7B. Defnyddir y cysylltwyr hyn i reoli llwythi isel neu ychydig yn anwythol mewn cymwysiadau preswyl a thebyg, yn ogystal ag ar gyfer rheoli llwythi modur cartref. Mae'r cynnyrch yn cael ei gymhwyso'n bennaf mewn cartrefi, gwestai, fflatiau, adeiladau swyddfa, adeiladau cyhoeddus, canolfannau siopa, lleoliadau chwaraeon, ac ati, i gyflawni swyddogaethau rheoli awtomataidd. Cydymffurfiaeth Safonau: IEC61095, GB/T17885.

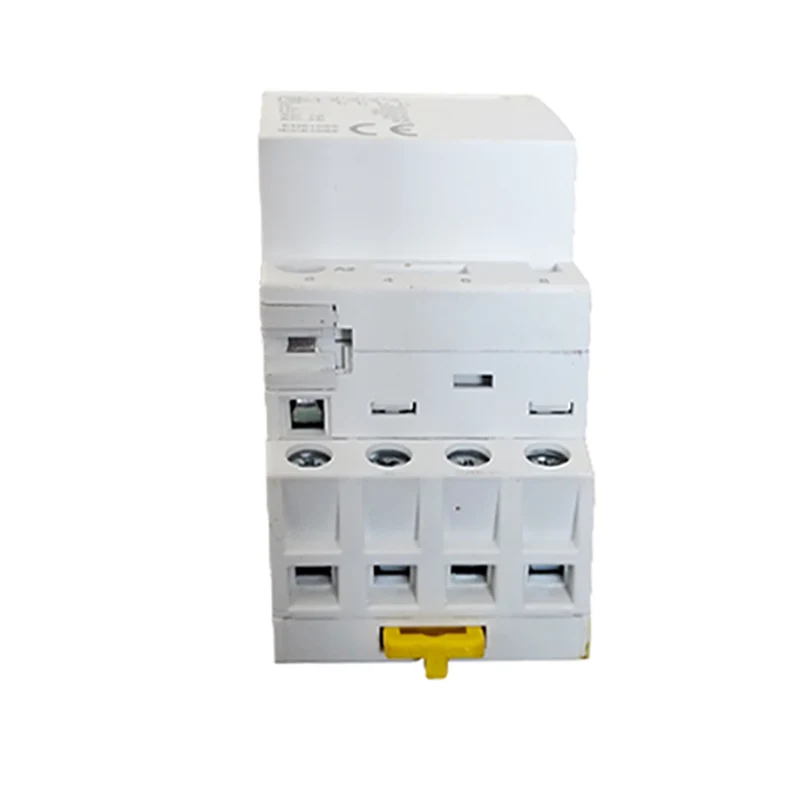

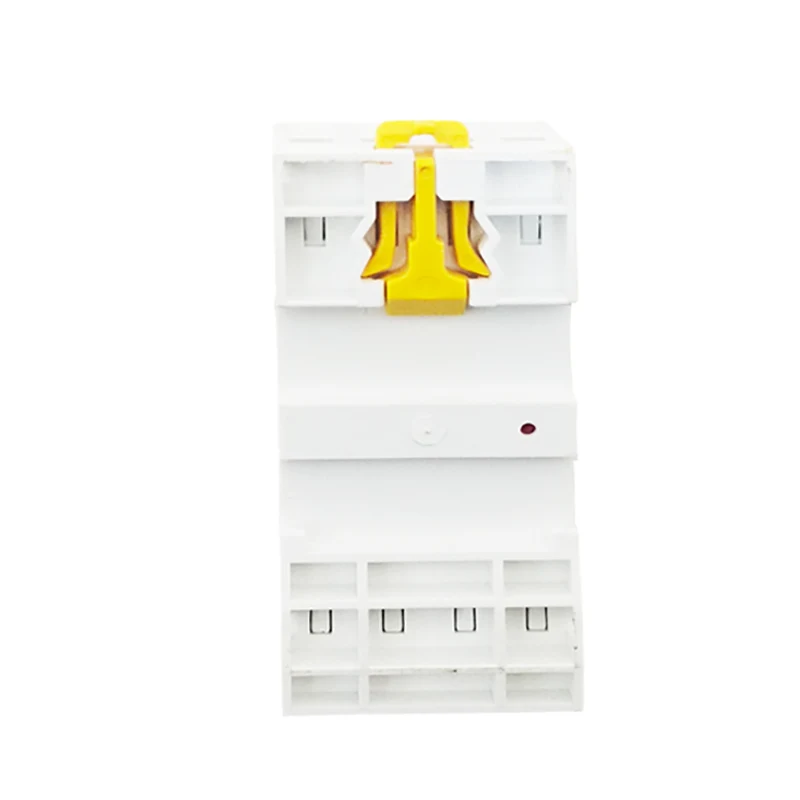

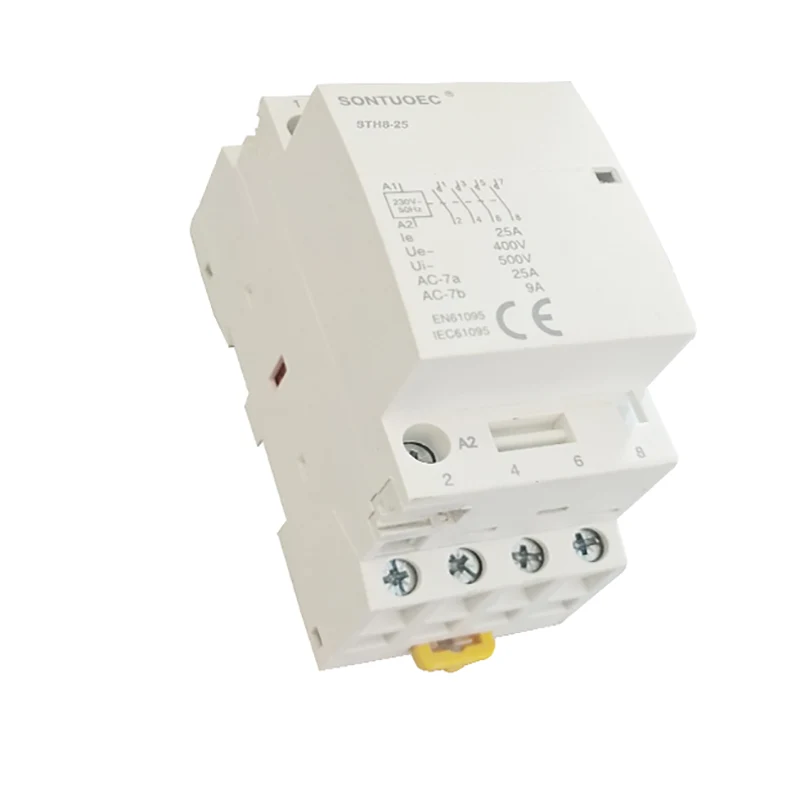

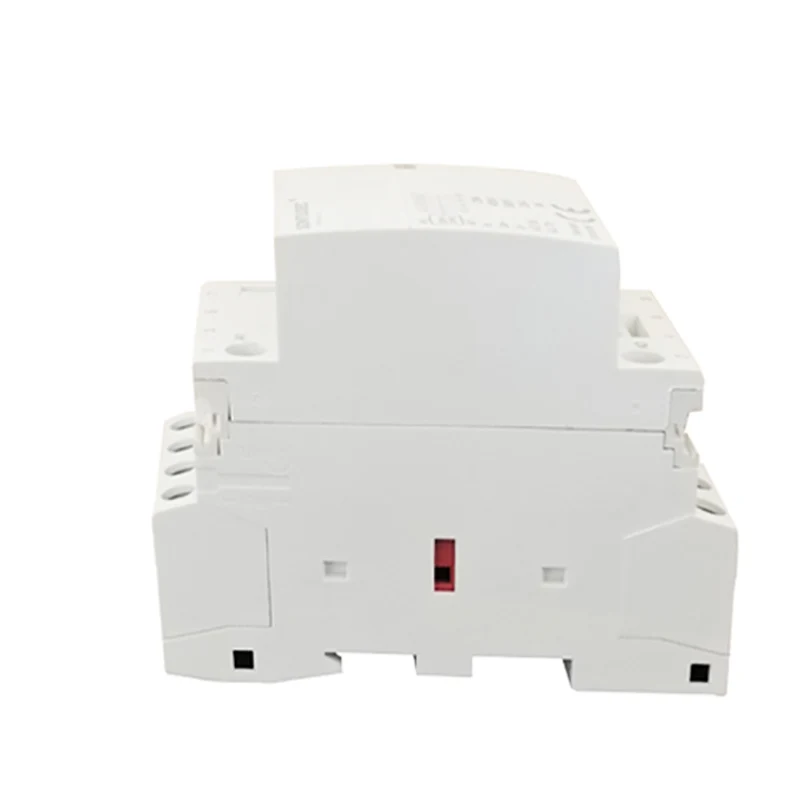

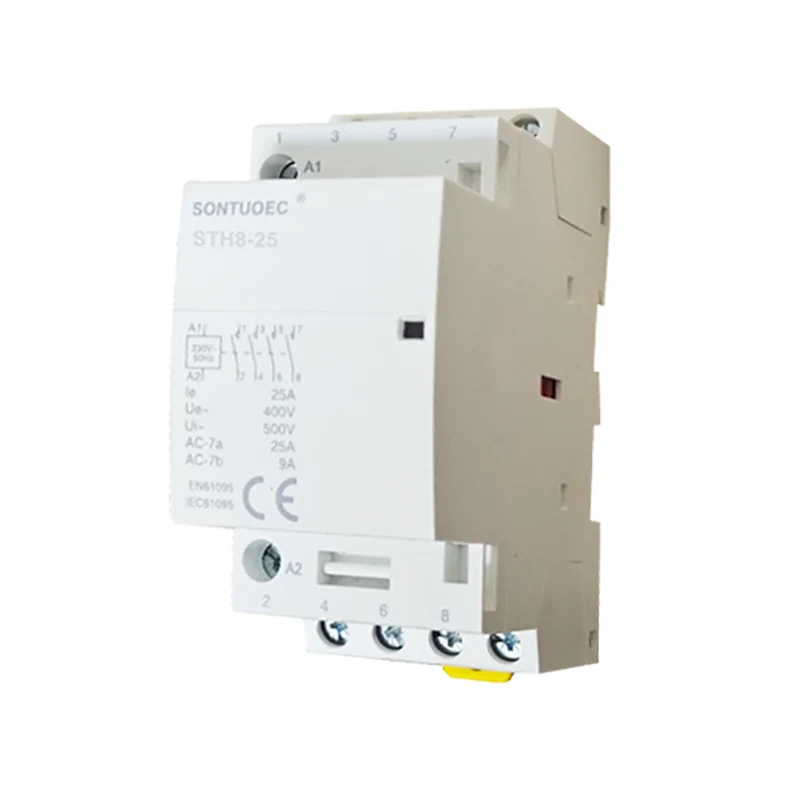

Model:STH8-25

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Theipia ’	nghysylltwyr
Graddio a	16	20	25	32	40	63	100
Gymhorthion	Ie
Bctsindication ategol	Ie
Bactc rheoli ategol gan felynet clipiau	Ie

Theipia ’					Lled mewn 9mm modiwlau

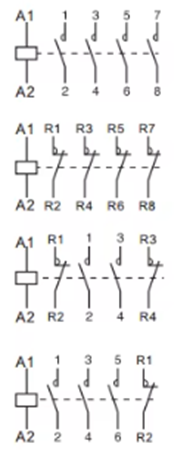

1p	Sgôr (ln) AC-7A	Sgôr (ln) AC-7A	Reolaf foltedd (VAC) (50Hz)	Nghyswllt
	16A	6A	24	1Na	2
	20a	7A	110	1NC
	25A	9A	230
2P
	16A	6A	24	2no	2
	20a	7A	110	1NO+1NC
	25A	9A	230	2NC
	32a	12A	24	2no	4
	40A	18A	110	1NO+1NC
	63a	25A	230	2NC
	100A	_	24		6
			110	2no
			230
3P
	16A	6A	24	3NO	4
	20a	7A	110	3NC
	25A	9A	230
	32a	12A	24	3NO	6
	40A	18A	110	3NC
	63a	25A	230
4P
	16A	6A	24	4Ni	4
	20a	7A	110	4NC
	25A	9A	230	2NO+2NC 3NO+1NC
	32a	12A	24	4Ni	6
	40A	18A	110	4NC
	63a	25A	230	2NO+2NC 3NO+1NC
	100A	_	24	4Ni	12
			110
			230

Prif strwythur

Mae cysylltydd AC cartref fel arfer yn cynnwys y rhannau canlynol:

System Gyswllt: gan gynnwys prif gysylltiadau a chysylltiadau ategol. Defnyddir y prif gyswllt i droi ymlaen a thorri'r brif gylched, sydd fel arfer â cherrynt â sgôr fwy; Defnyddir y cyswllt ategol i droi ymlaen a thorri'r gylched reoli, sydd â cherrynt sydd â sgôr lai.

System Electromagnetig: Mae'n cynnwys craidd haearn, armature a coil. Pan fydd y coil yn cael ei egnïo, mae'r craidd yn cynhyrchu maes magnetig sy'n denu'r armature ac yn cau'r cysylltiadau; Pan fydd y coil yn cael ei ddad-egni, mae'r maes magnetig yn diflannu, mae'r armature yn cael ei ryddhau ac mae'r cysylltiadau'n cael eu torri.

Dyfais Diffodd ARC: Fe'i defnyddir i ddiffodd yr arc pan fydd y cysylltiadau wedi'u datgysylltu, gan atal yr ARC rhag achosi difrod i'r cysylltiadau.

Cregyn ac ategolion: Defnyddir y gragen i amddiffyn y cydrannau mewnol rhag dylanwad yr amgylchedd allanol; Mae'r ategolion yn cynnwys cromfachau mowntio, terfynellau, ac ati, a ddefnyddir i wireddu gosod a gwifrau'r cysylltydd.

Egwyddor gweithredu

Mae egwyddor weithredol cysylltwyr AC cartref yn seiliedig ar egwyddor ymsefydlu electromagnetig. Pan fydd y coil yn cael ei egnïo, mae'r craidd haearn yn cynhyrchu maes magnetig sy'n denu'r armature ac yn cau'r cysylltiadau; Pan fydd y coil yn cael ei ddad-egni, mae'r maes magnetig yn diflannu, mae'r armature yn cael ei ryddhau ac mae'r cysylltiadau'n cael eu datgysylltu. Trwy reoli egni a dad-egni'r coil, gellir gwireddu rheolaeth o bell ac amddiffyn cylchedau cartref.

Paramedrau Technegol

Mae prif baramedrau technegol cysylltwyr AC cartref yn cynnwys foltedd sydd â sgôr, cerrynt â sgôr, amledd â sgôr, gallu cysylltu a thorri ac ati. Dylid pennu dewis y paramedrau hyn yn unol â sefyllfa wirioneddol cylched yr aelwyd i sicrhau gweithrediad arferol a defnyddio'r cysylltydd yn ddiogel.

Foltedd wedi'i raddio: Yn cyfeirio at y lefel foltedd pan fydd y cysylltydd yn gweithio'n normal.

Cerrynt wedi'i raddio: Yn cyfeirio at y cerrynt uchaf y gall y cysylltydd ei wrthsefyll am amser hir o dan y foltedd sydd â sgôr.

Amledd Graddedig: Amledd y cyflenwad pŵer pan fydd y cysylltydd yn gweithio'n normal.

Cysylltu a Thorri Capasiti: Y cerrynt uchaf y gall y cysylltydd ei gysylltu a'i dorri o dan yr amodau penodedig yn ddibynadwy.
