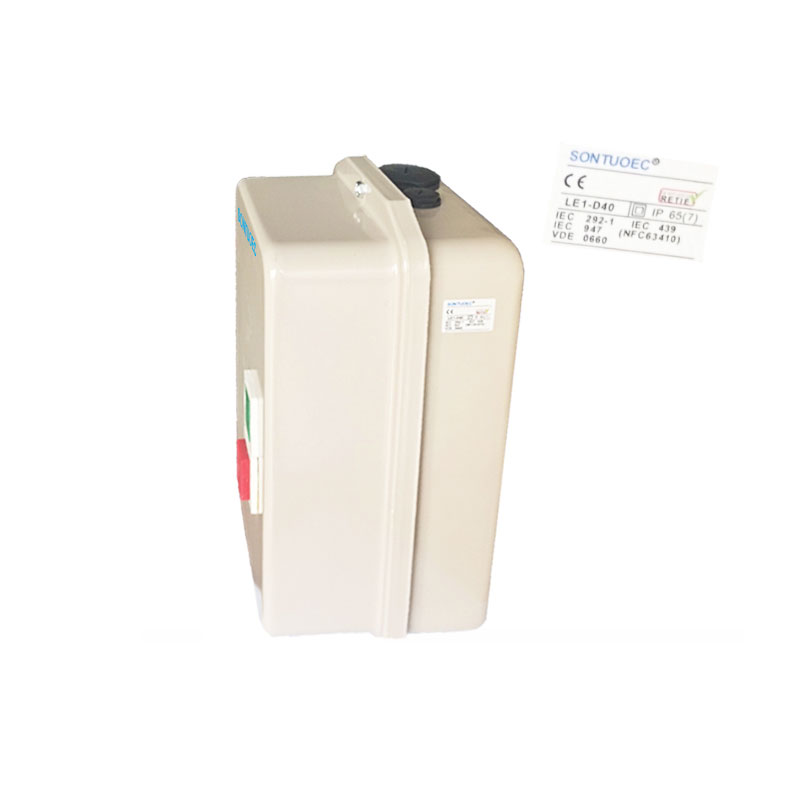

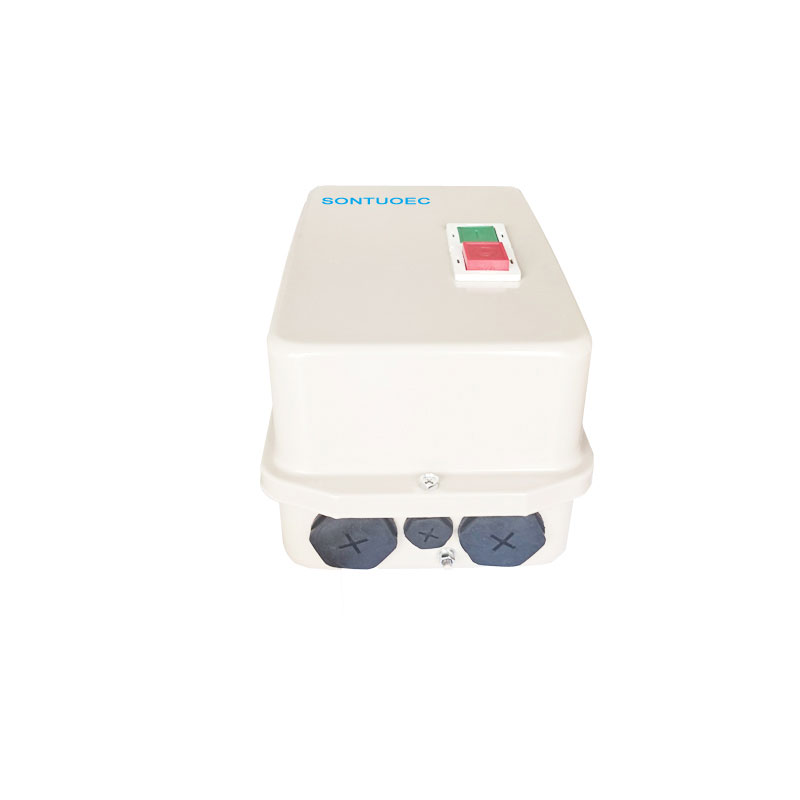

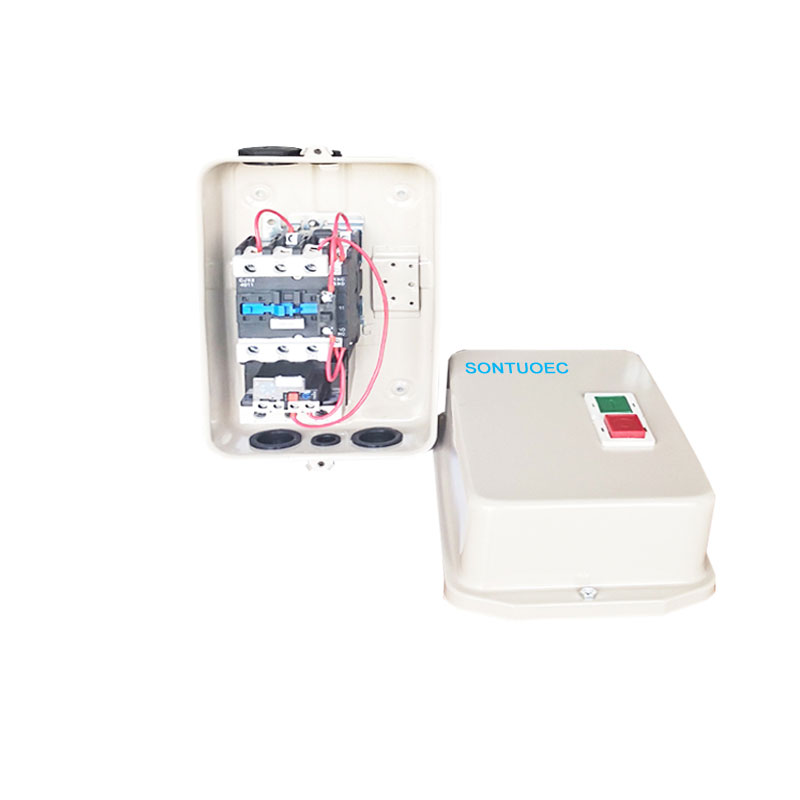

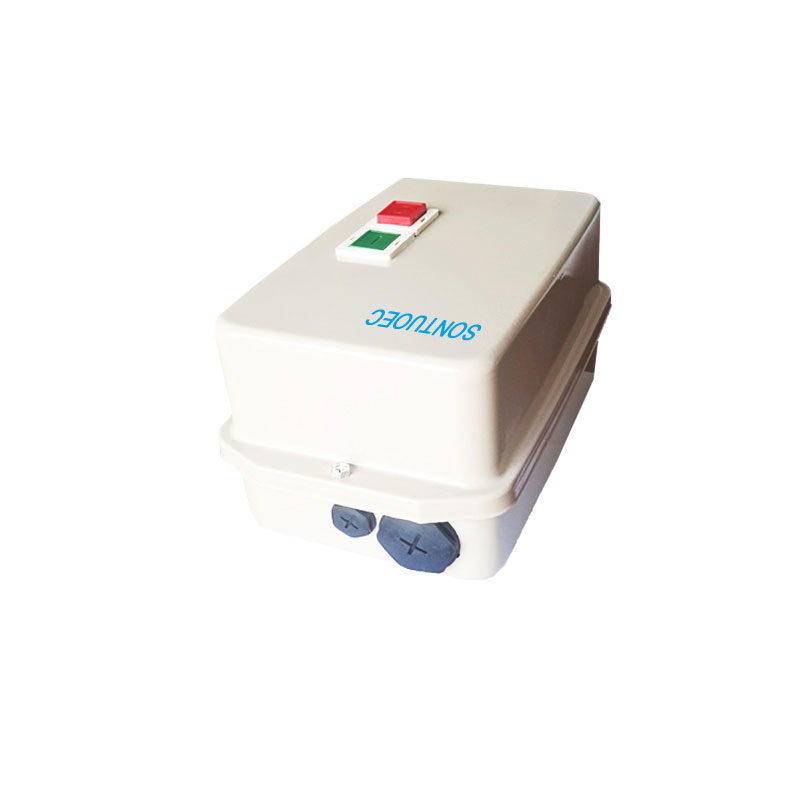

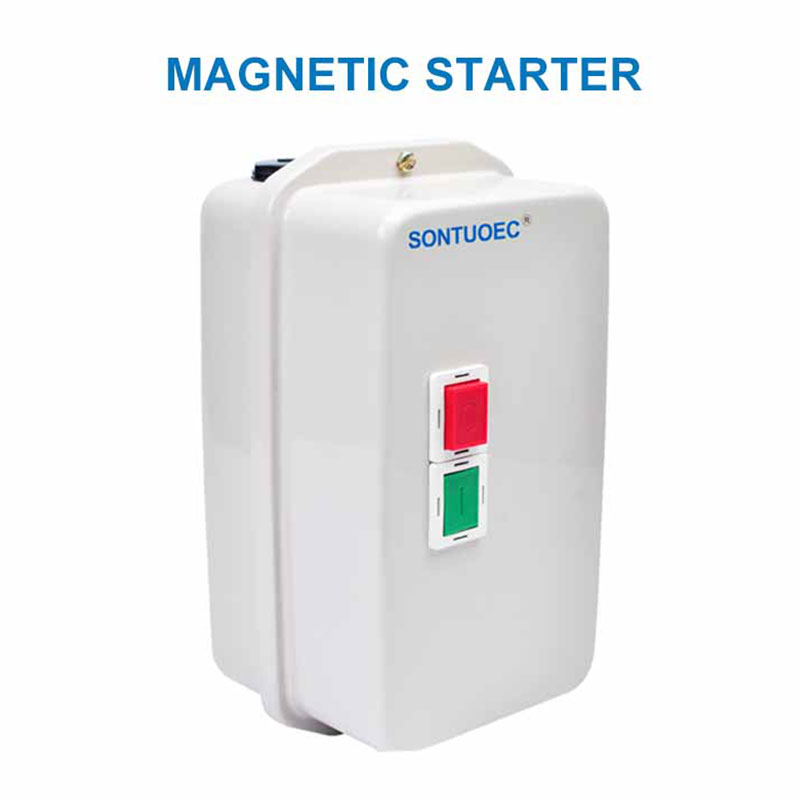

Cychwyn Magnetig Cyfres Sle1-D

Mae SLE1-D Series Magnetic Starter yn ddyfais rheoli trydanol sy'n gweithredu cychwyn a stopio modur trydan trwy rym electromagnetig. Mae fel arfer yn cynnwys coil electromagnetig sydd, o'i egnïo, yn cynhyrchu maes magnetig sy'n denu symudiad craidd haearn, sy'n gyrru cau neu dorri cysylltiadau i sicrhau rheolaeth ar y modur.

Model:SLE1-D

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Fanylebau

Modd Cynnyrch Rhif a manyleb	Sle1-09 a 12	Dwbl mewn tolp429 (3) neu, f659 (4) wedi'i warchod
Chaead	Sle1-18 a 25	Dwbl mewn tolp427 (3) neu, f5577 (4) wedi'i warchod
	Sle1-32 a 95	Matal, LP65 i 559
Rheoli (2 fotwm gwthio wedi'u moufited ymlaen gorchudd cau)	Sle1-32 a 95	1 botwm cychwyn gwyrdd ‘1’, 1Red Stop/Teset Buttion “O”
Nghysylltiadau	Sle1-32 a 95	Cysylltiadau ail -gylchdroi pŵer a rheoli trydan

Prif baramedrau technegol:

Theipia ’		Sle1-9	Sle1-12	Sle1-18	Sle1-25	Sle1-32	Sle1-40	Sle1-50	Sle1-65	Sle1-80	Sle1-95
KW/HP (AC-3) Pwer Reted (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5.5	5.5/7.5	7.5/10	11/5	15/20	18.5/25	22/35	25/35
KW/HP (AC-3) Pwer Reted (AC-3) IEC60947-4	380V	4/5.5	5.5/7.5	7.5/10	11/15	15/20	18.5/25	22/30	30/40	37/50	45/60
Cerrynt Red (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Cerrynt Red (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Cerrynt gwresogi reti (a)			25	32	40	50	60	80		125
Vedage vedutaled vagle (v) 660
Cyswllt Auxicary AC-15	Nghyswllt	safonol	1Na				1NO+1NC
	Reted cerrynt (a)	220V	1.6
	Reted cerrynt (a)	380V	0.95
Cyfnewidiadau thermol sutabie		LR2D-1305/1314 (0.63 ~ 1.0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Sgôr Amgaead		LP65

Egwyddor gweithredu

Mae egwyddor weithredol y dechreuwr magnetig cyfres SLE1-D yn seiliedig ar ryngweithio ymsefydlu electromagnetig a grym electromagnetig. Pan fydd y cyflenwad pŵer rheoli yn cael ei egnïo, mae'r coil electromagnetig yn cynhyrchu maes magnetig, sy'n denu'r craidd haearn i symud ac yn cau'r cysylltiadau, ac mae'r modur yn cael pŵer ac yn dechrau rhedeg. Pan fydd y cyflenwad pŵer rheoli yn cael ei ddad-egni, mae'r maes magnetig yn diflannu, mae'r craidd haearn yn ailosod o dan weithred y gwanwyn, mae'r cysylltiadau'n cael eu torri ac mae'r modur yn stopio rhedeg.

Mathau a Nodweddion

Mae yna wahanol fathau o ddechreuwyr magnetig SLE1-D, megis cychwynwyr magnetig SLE1-D uniongyrchol ar-lein (DOL), cychwynwyr seren-delta (seren-delta), cychwynwyr autotransformer ac ati. Mae gan wahanol fathau o ddechreuwyr magnetig SLE1-D nodweddion gwahanol a chwmpas y cymhwysiad.

1.Direct ar-lein (DOL) SLE1-D Magnetig Cychwyn:

Strwythur syml, cost isel.

Yn addas ar gyfer cychwyn a rhoi'r gorau i reoli moduron pŵer bach.

Cychwyn 2.Star-Delta (Star-Delta):

Trwy newid gwifrau'r modur, mae'n sylweddoli pwrpas lleihau foltedd a cherrynt wrth ddechrau.

Yn addas ar gyfer rheolaeth cychwyn modur pŵer canolig.

Cychwyn 3.AutoTransFormer:

Yn defnyddio autotransformer i leihau'r foltedd a'r cerrynt wrth gychwyn modur.

Yn berthnasol i reolaeth cychwynnol moduron pŵer uchel.

SLE1-D Series Magnetic Starter

Senarios cais

Defnyddir dechreuwyr magnetig SLE1-D yn helaeth mewn amrywiol gymwysiadau diwydiannol a masnachol fel gweithgynhyrchu, adeiladu, amaethyddiaeth a chludiant. Fe'u defnyddir i reoli gwahanol fathau o foduron fel moduron asyncronig tri cham, moduron DC, ac ati ar gyfer cynhyrchu awtomataidd a rheoli offer o bell.
