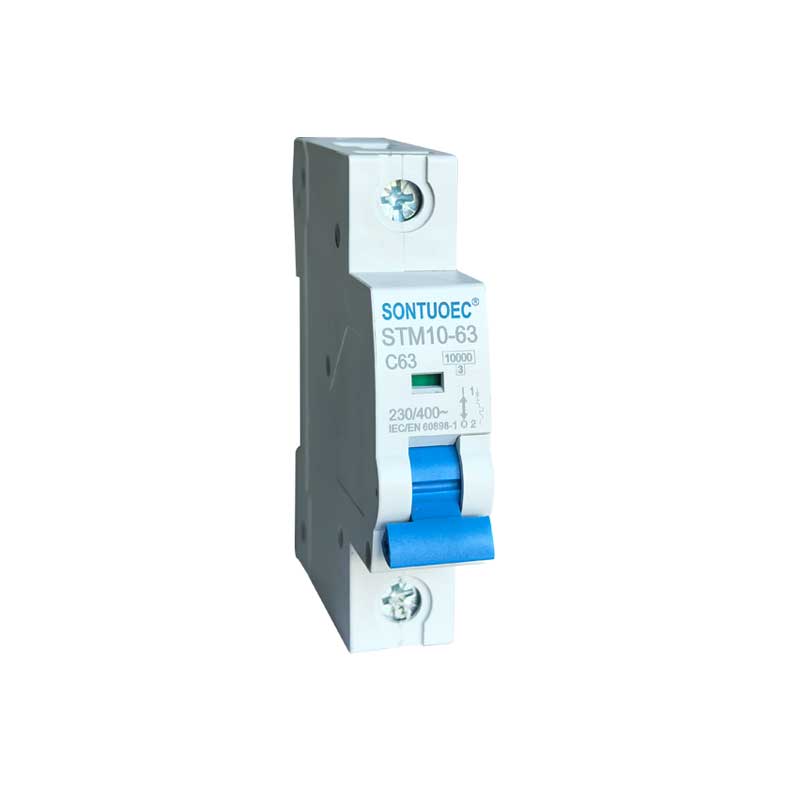

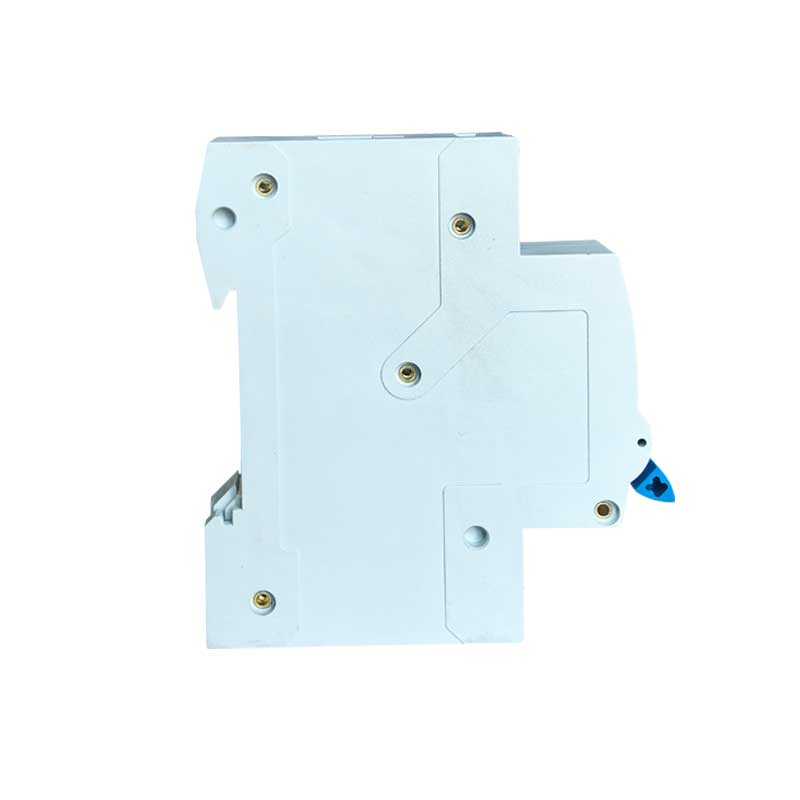

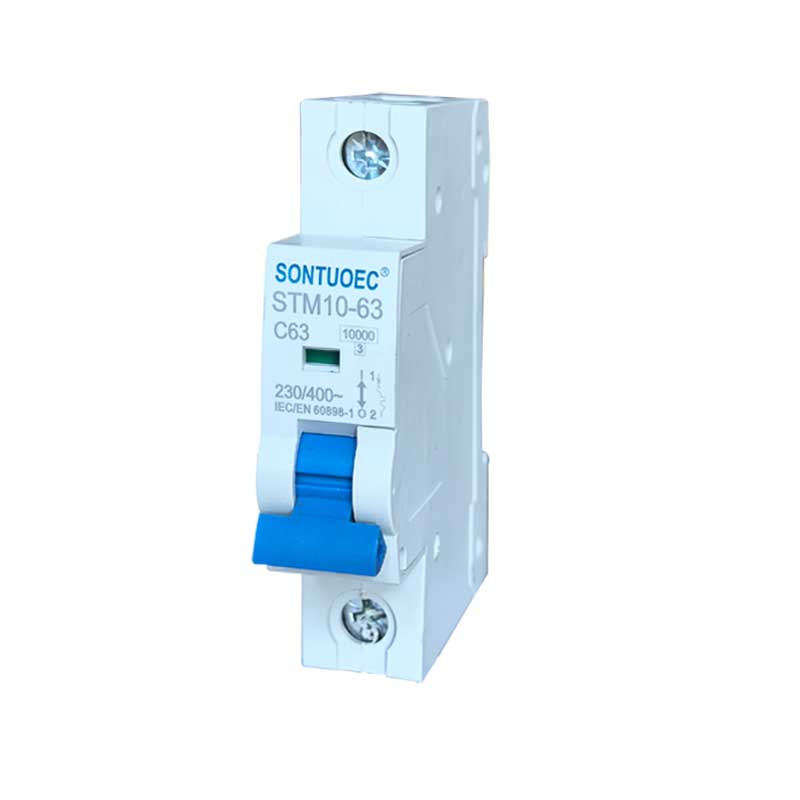

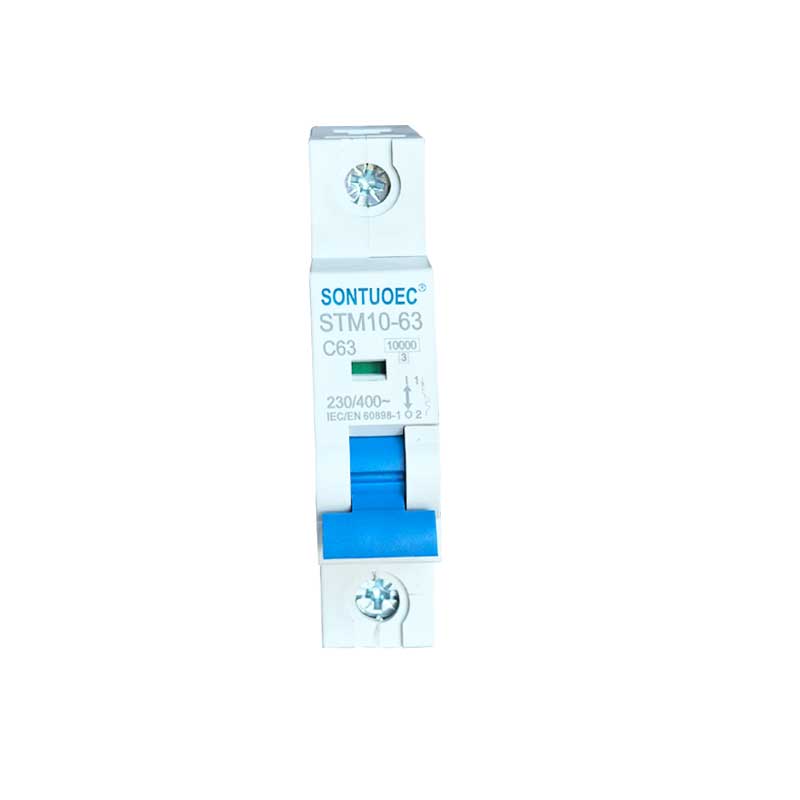

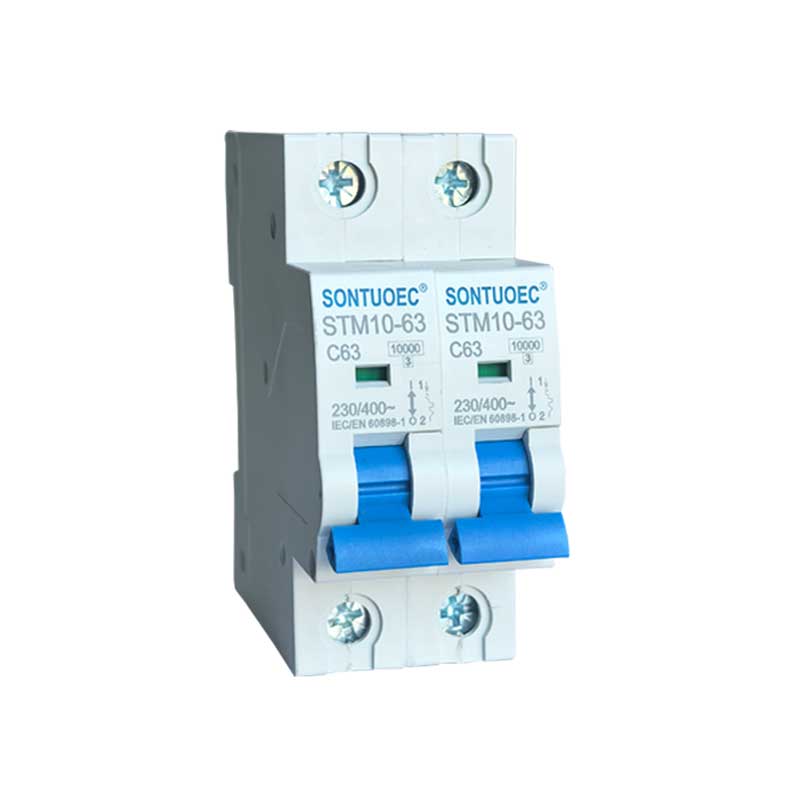

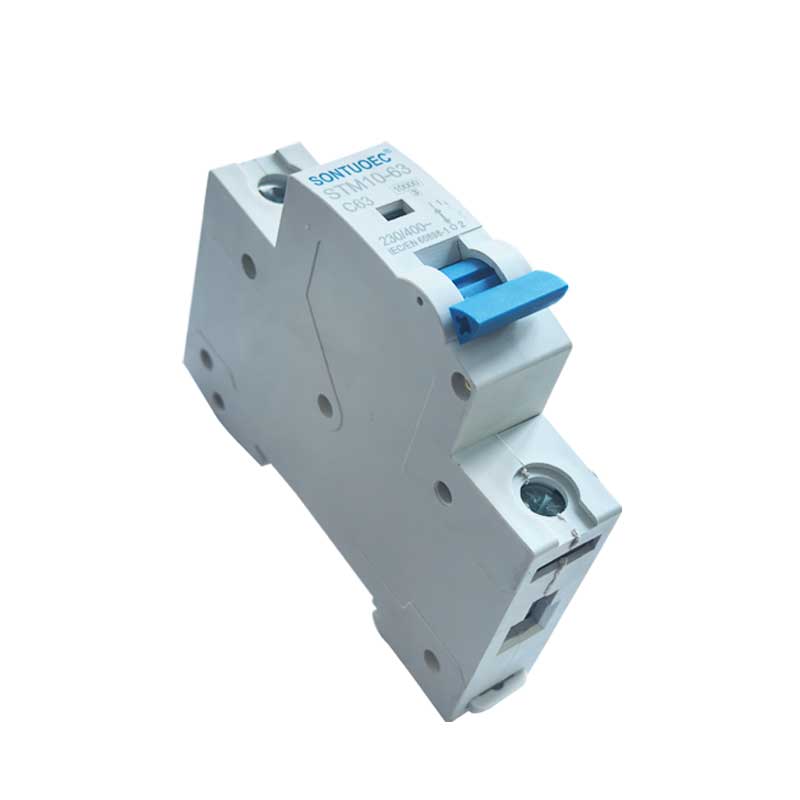

Ffatri Sontuoec Gwerthu Uniongyrchol MCB Stm10-63 Cyfres 6ka Torri Cylchdaith Bach

Mae SONTUOEC yn un o gyflenwyr / gweithgynhyrchwyr Tsieineaidd sy'n arbenigo mewn cynhyrchu amrywiol offer trydanol bach Cyfres STM10-63 torrwr cylched bach sy'n torri'n uchel â nodweddion strwythur uwch, perfformiad dibynadwy, cynhwysedd torri uchel, ymddangosiad cain ac mae ei gragen a'i rannau wedi'u gwneud o ddeunydd ag ymwrthedd effaith, nodwedd gwrth-fflam gref. Mae'n addas i system bweru amledd 50 neu 60, Ue 400V ac is, Ui 63A ac is. Fe'i cymhwysir yn bennaf mewn adeilad swyddfa, preswylfa, ar gyfer goleuo, dosbarthu pŵer a gorlwytho a diogelu cylched byr o offer. Fel rheol, gellir ei ddefnyddio hefyd fel system trosglwyddo pŵer nid yn aml. Mae'n cydymffurfio â safonau IEC60898.1 a GB10963.1

Model:STM10-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Manylebau:

	Safonol		IEC/EN 60898-1
Trydanol	Cyfredol graddedig Yn	A	1,2,4,6,10,16,20,25,32,40,50,63A
nodweddion	Pwyliaid	P	1,2,3,4
	foltedd graddedig Ue	V	AC 230, 400
	Foltedd inswleiddio Ui	V	500
	Amlder â sgôr	Hz	50/60
	Cynhwysedd torri graddedig	A	3000, 4500, 6000
	Mae ysgogiad graddedig yn gwrthsefyll foltedd (1.2/50) Uimp	V	4000
	Foltedd prawf dielectric ar ind.Freq.for 1 min	Kv	2
	Gradd llygredd		2
	Nodwedd rhyddhau thermomagnetig		B,C,D
Mecanyddol	Bywyd trydanol	t	4000
nodweddion	Bywyd mecanyddol	t	10000
	Gradd amddiffyn		IP20
	Tymheredd cyfeirio ar gyfer gosod	ºC	30
	o elfen thermol	ºC	30
	Tymheredd amgylchynol	ºC	-5 ~ + 40 (Cais arbennig cyfeiriwch ato
	(gyda chyfartaledd dyddiol ≤35ºC)	ºC	cywiro iawndal tymheredd)
	Tymheredd storio	ºC	-25~+70

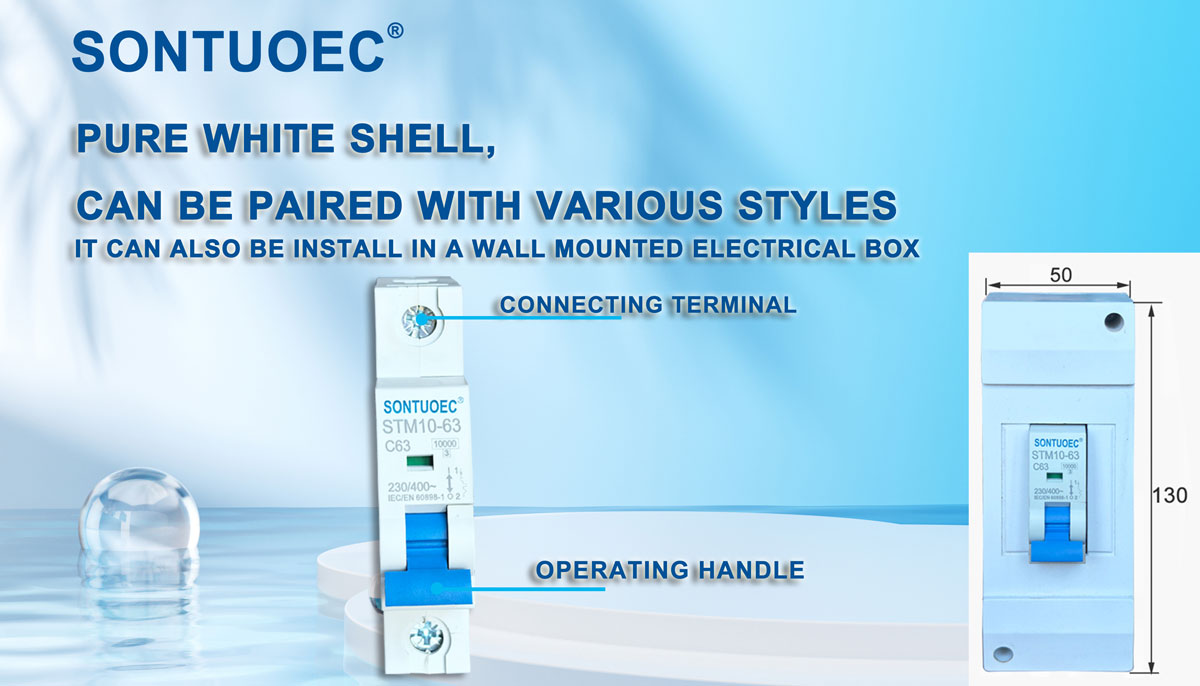

Gosodiad	Math cysylltiad terfynell		Bar bws tebyg i gebl/pin
	Uchaf / gwaelod maint terfynell ar gyfer cebl	mm2	25
	Uchaf / gwaelod maint terfynell ar gyfer cebl	AWG	3月18日
	Top / gwaelod maint thermol ar gyfer bar bws	mm2	25
	Top / gwaelod maint thermol ar gyfer bar bws	AWG	3月18日
	Tynhau trorym	N*m	2
	Tynhau trorym	Yn-lbs	18
	Mowntio		ar reilffordd DIN EN 60715 (35mm) trwy ddyfais clip cyflym
	Cysylltiad		O'r brig a'r gwaelod

Prif swyddogaethau STM10-63 Torri Cylchdaith Bach

Amddiffyniad 1.Overload: Pan fydd y cerrynt yn y gylched yn fwy na gwerth graddedig y MCB, bydd y Torrwr Cylchdaith Bach STM10-63 yn torri'r gylched yn awtomatig o fewn cyfnod penodol o amser i atal y gylched a'r offer rhag gorboethi.

2.Short-circuit protection: Pan fydd cylched byr yn digwydd yn y gylched, bydd y Torrwr Cylchdaith Bach STM10-63 yn torri'r gylched i ffwrdd ar unwaith i atal y cerrynt cylched byr rhag niweidio'r cylched a'r offer.

Amddiffyniad 3.Leakage (mae gan rai MCBs y swyddogaeth hon): ar gyfer MCBs sydd â gwarchodaeth gollyngiadau, pan fo gollyngiadau yn y gylched, bydd y Torrwr Cylchdaith Bach STM10-63 yn torri'r gylched i ffwrdd yn gyflym i amddiffyn diogelwch personol.

Egwyddor gweithredu MCBs

Mae MCBs fel arfer yn cynnwys synhwyrydd taith magnetig thermol neu electronig y tu mewn, a ddefnyddir i ganfod newidiadau yn y cerrynt yn y gylched. Pan fo'r cerrynt yn annormal, mae'r ymosodwr yn sbarduno mecanwaith baglu'r MCB, gan achosi i'r Torrwr Cylchdaith Bach STB1-63 dorri'r gylched yn gyflym.

Tarwr magnetig 1.Thermal: Mae'n defnyddio'r gwres a gynhyrchir pan fydd y cerrynt yn mynd trwy'r dargludydd i sbarduno'r baglu. Pan fydd y cerrynt yn rhy fawr, mae'r dargludydd yn cynhesu, gan achosi i'r bimetal y tu mewn i'r ymosodwr magnetig thermol blygu, gan sbarduno'r mecanwaith baglu.

Streiciwr 2.Electronic: Mae'n defnyddio cydrannau electronig i ganfod newidiadau cyfredol a rheoli gweithrediad y mecanwaith baglu. Pan ganfyddir cerrynt annormal, mae'r ymosodwr electronig yn anfon signal i'r mecanwaith baglu i dorri'r gylched i ffwrdd.

Senarios Cais MCB

Defnyddir MCBs yn eang mewn systemau trydanol mewn ardaloedd preswyl, masnachol a diwydiannol i amddiffyn cylchedau ac offer rhag difrod a achosir gan gerrynt annormal. Maent fel arfer yn cael eu gosod mewn blychau dosbarthu, switsfyrddau neu gabinetau rheoli ac fe'u defnyddir fel prif switsh neu switsh cangen cylched.

Dewis a Gosod MCBs

1.Selection: Wrth ddewis MCBs, mae angen i chi ystyried ffactorau megis cerrynt graddedig y gylched, lefel foltedd, nodweddion amddiffyn, ac a oes angen amddiffyniad gollyngiadau. Mae hefyd yn bwysig sicrhau bod y Torrwr Cylchdaith Bach STB1-63 a ddewiswyd yn cydymffurfio â safonau a rheoliadau diogelwch trydanol lleol.

2.Installation: Dylai'r Torwyr Cylchdaith Bach STB1-63 gael eu gosod mewn amgylchedd sych, wedi'i awyru'n rhydd o nwyon cyrydol a sicrhau ei fod wedi'i wifro'n gywir ac yn ddiogel. Yn ystod y gosodiad, dylid cadw at reoliadau diogelwch trydanol perthnasol a gweithdrefnau gweithredu.
