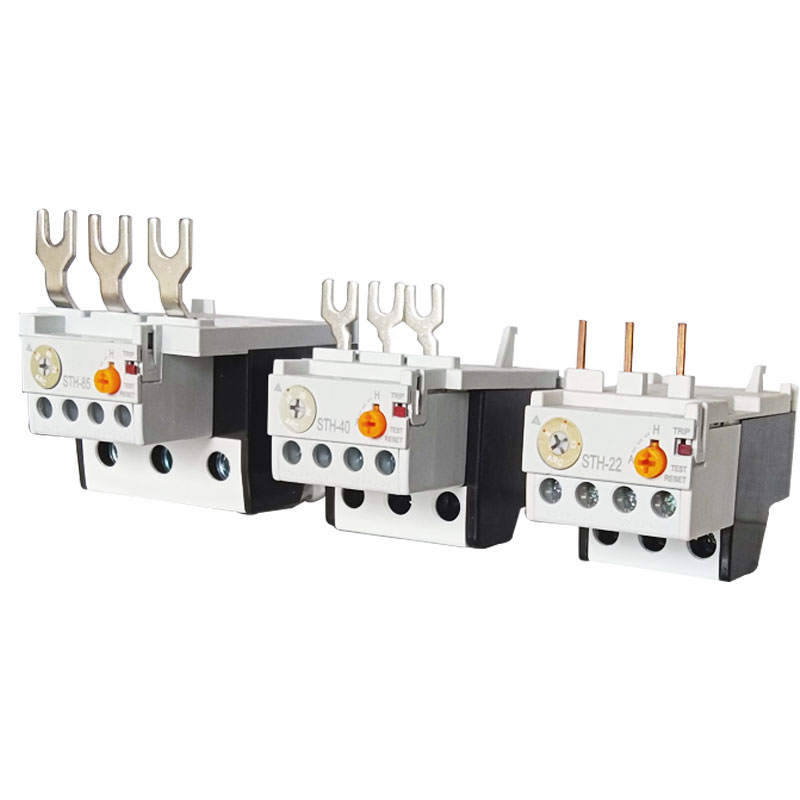

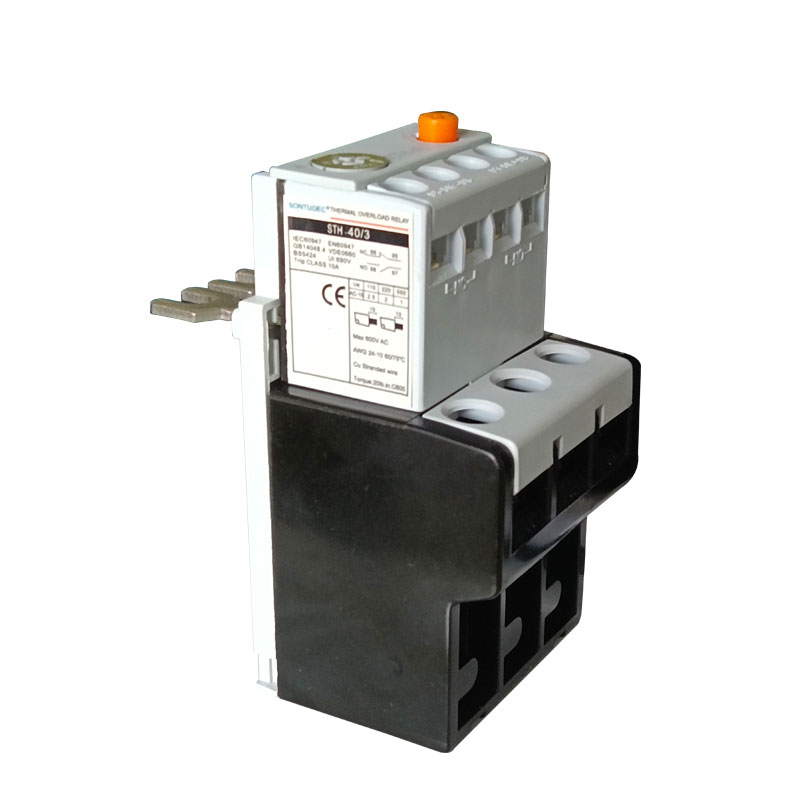

Cyfres Sth-40 Ras gyfnewid gorlwytho thermol

Mae ras gyfnewid gorlwytho thermol cyfres STH-40 yn addas ar gyfer cylched AC 50/60 Hz, foltedd gweithredol â sgôr hyd at 660V. A gall wireddu swyddogaeth gorlwytho ac amddiffyn rhag fesul cam ar gyfer modur AC. Mae'r cynnyrch hwn yn cydymffurfio â GB14048.4, safon IEC60947-4-1.

Model:STH-40

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Prif baramedr technegol:

Fodelith	Cyfredol	Addas ar gyfer nghysylltwyr
STH-22/3	0.4-63a	GMC-9 ~ 22
STH-22/3	0.63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1.6-2.5a	GMC-9 ~ 22
STH-22/3	2.5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9a	GMC-9 ~ 22
STH-22/3	7-10a	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50a	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75a	GMC-65 ~ 85
STH-85/3	63-85a	GMC-75 ~ 85

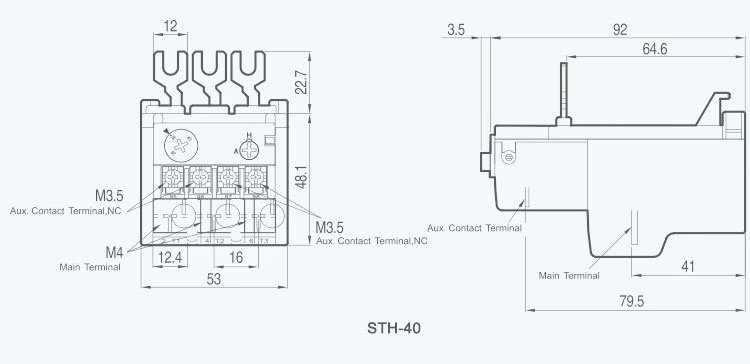

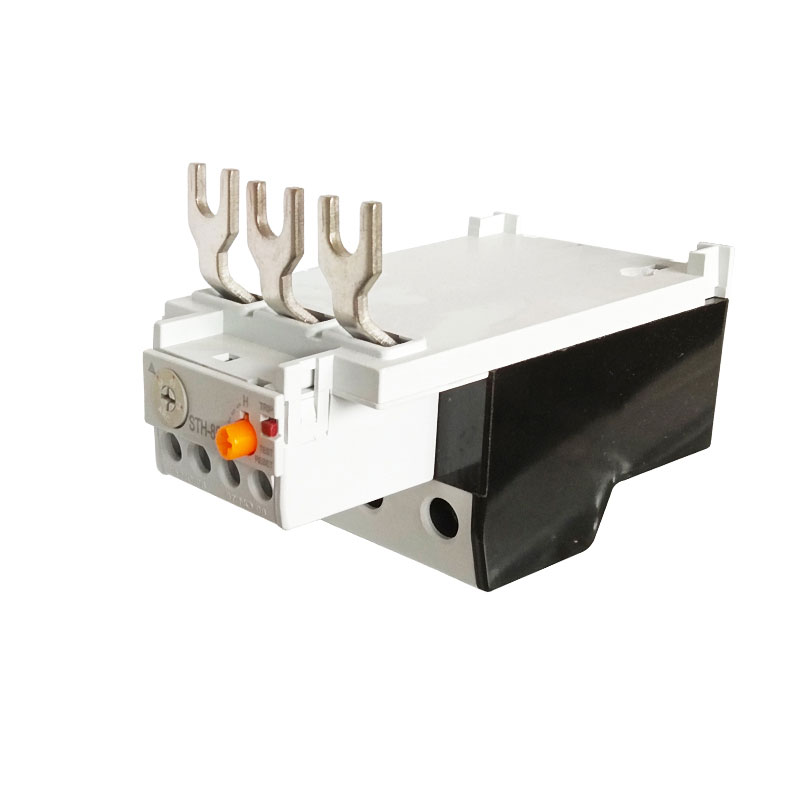

STH-40 Series Thermal Overload Relay

Prif swyddogaethau

Amddiffyn modur: Prif swyddogaeth y ras gyfnewid gorlwytho thermol yw atal y modur rhag cael ei ddifrodi oherwydd gorlwytho. Pan fydd y modur yn cael ei orlwytho, bydd y ras gyfnewid gorlwytho thermol yn torri'r cyflenwad pŵer i ffwrdd mewn pryd i atal y modur rhag llosgi oherwydd gorboethi.

Diogelu Llinellau Pwer: Yn ogystal ag amddiffyn y modur, gall y ras gyfnewid gorlwytho thermol hefyd amddiffyn y llinellau pŵer. Pan fydd y modur yn cael ei orlwytho, bydd ei gerrynt yn cynyddu, a allai arwain at orboethi a thoddi llinellau pŵer. Trwy ganfod y newid yn y cerrynt, mae'r ras gyfnewid gorlwytho thermol yn penderfynu a yw'r llinell bŵer yn cael ei gorlwytho ac yn torri'r cyflenwad pŵer i ffwrdd os oes angen.

Gwella diogelwch system bŵer: Gall ras gyfnewid gorlwytho thermol atal difrod modur a llinell bŵer yn effeithiol, a thrwy hynny leihau cyfradd fethiant y system bŵer a gwella diogelwch y system bŵer.

Egwyddor gweithredu

Mae egwyddor weithredol y ras gyfnewid gorlwytho thermol yn seiliedig yn bennaf ar yr effaith thermol gyfredol a phriodweddau synhwyro tymheredd y bimetal. Pan fydd gorlwytho yn digwydd mewn modur, mae'r cerrynt yn cynyddu, gan beri i fwy o wres gael ei gynhyrchu yn elfen wresogi'r ras gyfnewid gorlwytho thermol. Mae'r gwres hwn yn cael ei drosglwyddo i'r bimetal, sy'n plygu wrth ei gynhesu oherwydd ei fod wedi'i wneud o ddau alo gyda gwahaniaethau mawr mewn cyfernodau ehangu llinol. Pan fydd y bimetal yn plygu i raddau, bydd yn sbarduno'r coil electromagnetig i'w egnïo, a fydd yn ei dro yn gyrru'r cysylltiadau i weithredu a thorri cyflenwad pŵer y modur i ffwrdd.

Cwmpas y Cais

Defnyddir ras gyfnewid gorlwytho thermol fel arfer mewn cylchedau ag AC 50Hz, foltedd inswleiddio â sgôr o 660V a cherrynt o 0.1 ~ 630a, ac fe'i defnyddir yn bennaf ar gyfer gorlwytho ac egwyl cyfnod yn amddiffyn moduron AC tri cham. Gellir ei ddefnyddio hefyd i ffurfio cychwyn gyda chysylltydd AC wedi'i addasu i ddarparu amddiffyniad cynhwysfawr i'r modur.

Nodweddion cynnyrch

Strwythur syml: Mae'r ras gyfnewid gorlwytho thermol hon fel arfer yn mabwysiadu dyluniad strwythurol cymharol syml, gan ei gwneud hi'n hawdd ei osod a'i ddefnyddio.

Llawn-nodwedd: Yn ychwanegol at y swyddogaeth amddiffyn gorlwytho sylfaenol, mae ganddo hefyd swyddogaethau amddiffyn egwyl cyfnod ac iawndal tymheredd.

Cost isel: O'i gymharu â dyfeisiau amddiffyn modur eraill, mae pris ras gyfnewid gorlwytho thermol yn gymharol isel, sy'n lleihau cost prynu defnyddwyr.

Perfformiad gweithrediad sefydlog: Oherwydd ei fod yn mabwysiadu bimetal fel yr elfen sensitif, mae ei berfformiad gweithredu yn sefydlog ac yn ddibynadwy.

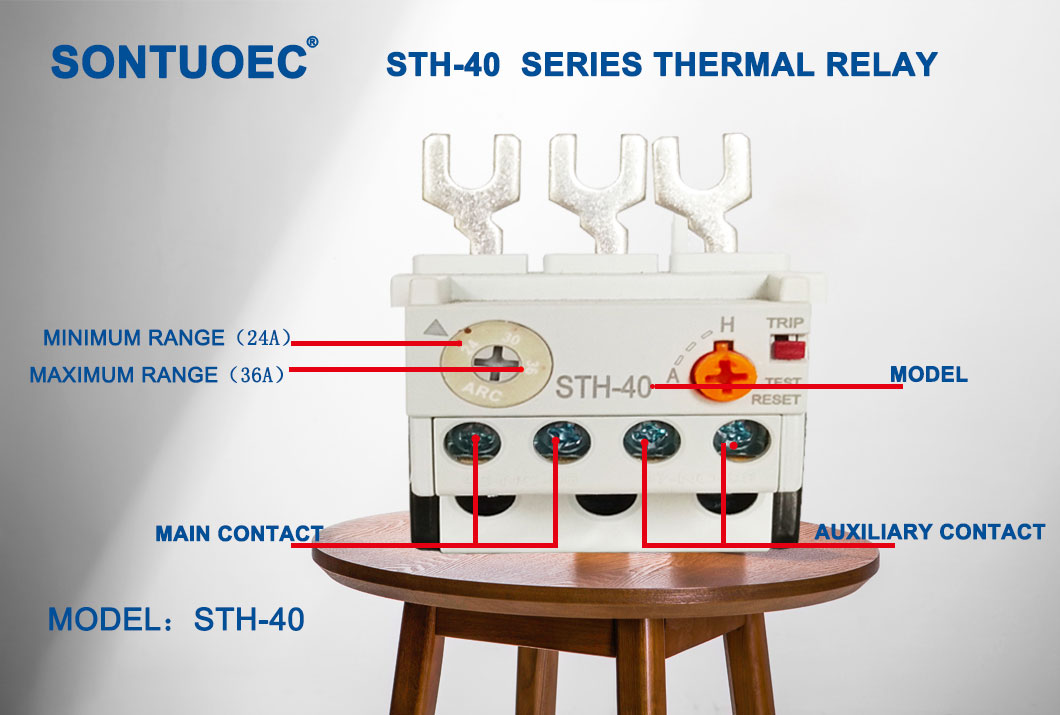

STH-40 Series Thermal Overload Relay
