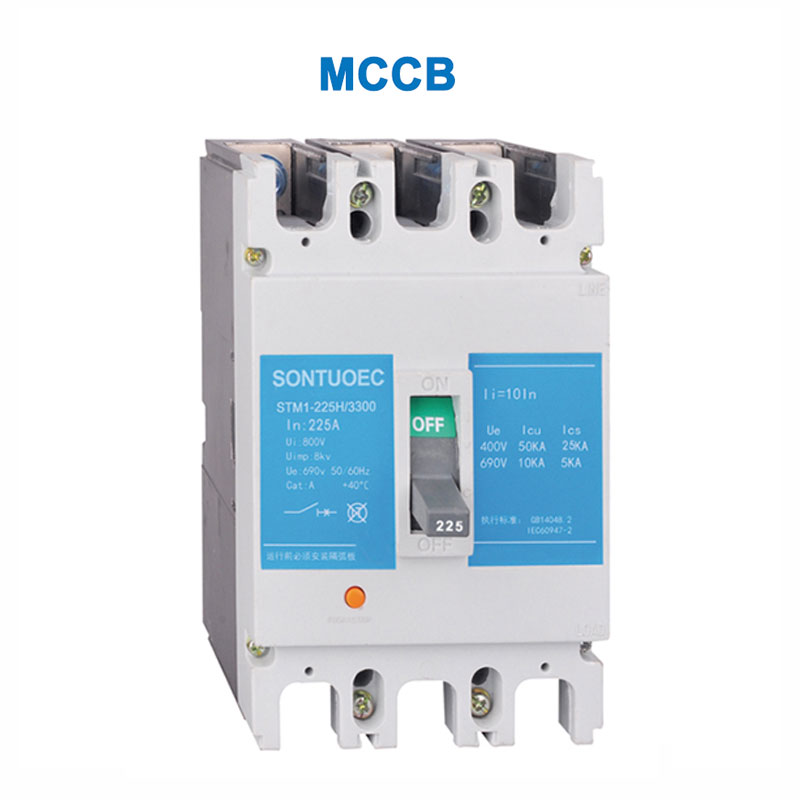

Torwyr Cylchdaith Achos Mowldiedig STM1

Torwyr Cylchdaith Achos Mowldiedig STM1, MCCB, mae'r enw llawn yn torri cylched achos wedi'i fowldio. Mae'n ddyfais diogelwch trydanol gyda gorlwytho, amddiffyniad cylched fer a than-foltedd, a ddefnyddir yn helaeth mewn systemau dosbarthu pŵer mewn ardaloedd diwydiannol, masnachol a phreswyl. Mae torwyr cylched achos wedi'u mowldio yn ddyfais diogelwch trydanol bwysig gyda swyddogaethau fel gorlwytho, cylched byr, byrder byr ac amddiffyniad tan-foltedd. Trwy ddeall ei egwyddor weithredol, nodweddion, senarios cymhwysiad, a dulliau dewis a gosod, gallwch ddefnyddio a chynnal torwyr cylched achos wedi'u mowldio STM1 yn well i sicrhau bod systemau trydanol yn gweithredu'n ddiogel.

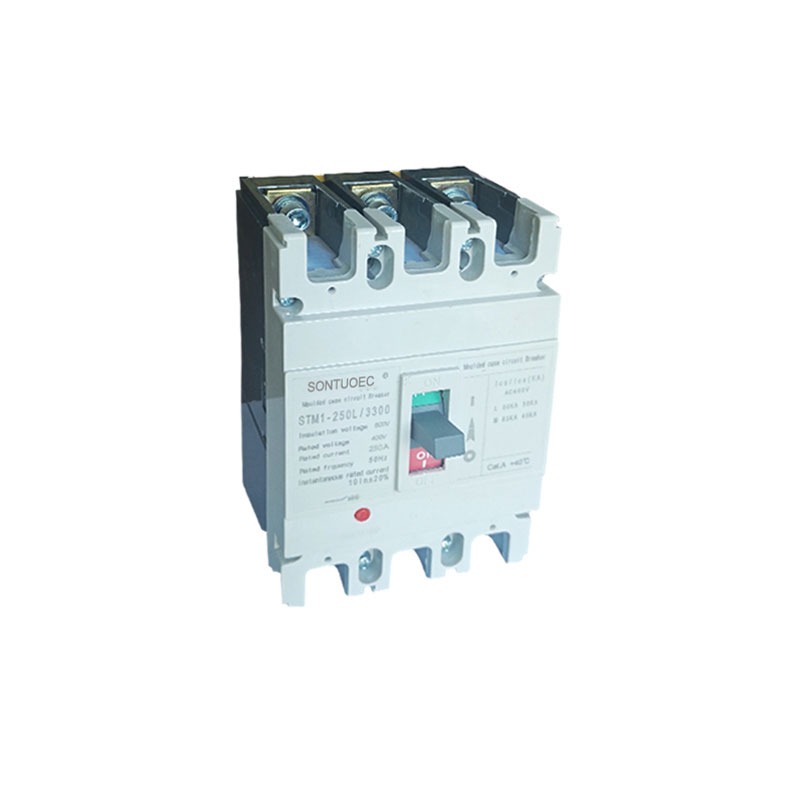

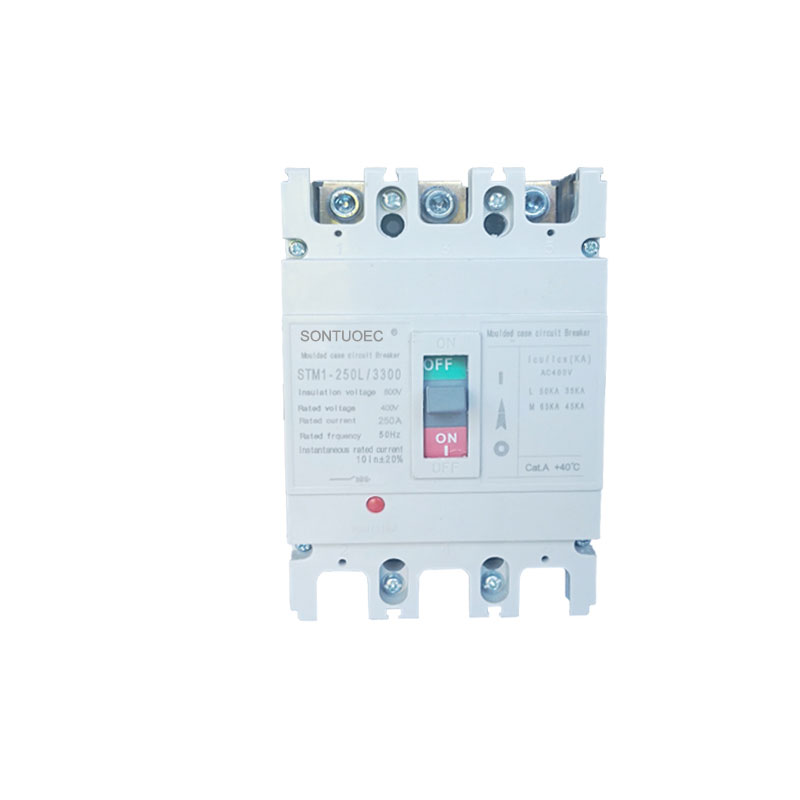

Model:STM1-250

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Fanylebau

Theipia ’	Ffrâm cerrynt (lnm)	Cyfredol â sgôr (a)	Foltedd gweithio â sgôr (v)	Foltedd inswleiddio graddedig	Graddio Cyfyngu ar yr cylched fer yn torri abwydrwydd ka 400V	Gallu torri cylched byr o ran gallu torri cylched KA 400V	Dimensiynau amlinellol			Mowntin nifysion

							L	W 3P/4P	H	A	B	4-φd
Stm1-63 l	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500V	25	18	135	78	73.5	25	117	Φ3.5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80,100	AC 400V	500V	35	35	150	92	68	30	129	Φ4.5
STM1-100M					50	50	150	92/122	86
Stm1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4.5
STM1-160M					50	50	165	107/142	103
STM1-160H					85	85
STM1-225L	225	100,125,140,160,180, 200,225	AC 400V	690V	35	22	165	107	86	35	126	Φ4.5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225,250,315,350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400,500,630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630,700,800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Prif Swyddogaethau Torwyr Cylchdaith Achos Mowldiedig STM1

Amddiffyn gorlwytho: Pan fydd y cerrynt yn y gylched yn fwy na gwerth graddedig y torwyr cylched achos wedi'i fowldio STM1, bydd yn torri'r gylched i ffwrdd yn awtomatig o fewn cyfnod penodol o amser i atal y gylched a'r offer rhag gorboethi, a thrwy hynny osgoi tân a difrod.

Amddiffyn cylched byr: Pan fydd cylched fer yn digwydd mewn cylched, bydd y torwyr cylched achos wedi'i fowldio STM1 yn torri'r gylched i ffwrdd yn gyflym i atal y cerrynt cylched fer rhag achosi niwed difrifol i'r gylched a'r offer.

Diogelu Undervoltage (Mae gan rai torwyr cylched achos wedi'i fowldio STM1 y swyddogaeth hon): Pan fydd y foltedd cyflenwad pŵer yn cael ei leihau i lefel benodol, bydd y torwyr cylched achos mowldiedig STM1 yn torri'r gylched i ffwrdd i atal yr offer rhag cael ei ddifrodi neu ei gamweithio oherwydd gweithrediad o dan foltedd isel.

STM1 Molded Case Circuit Breakers

Egwyddor Gweithredu'r Torwyr Cylchdaith Achos Mowldiedig STM1

Mae'r torwyr cylched achos mowldiedig STM1 yn cynnwys synhwyrydd trip magnetig thermol neu electronig mewnol i ganfod newidiadau cerrynt a foltedd yn y gylched. Pan fydd y cerrynt neu'r foltedd yn annormal, mae'r ymosodwr yn sbarduno mecanwaith baglu'r torwyr cylched achos mowldiedig STM1, gan beri iddo dorri'r gylched i ffwrdd yn gyflym.

Tripper magnetig 1.thermal: Mae'n defnyddio'r gwres a gynhyrchir pan fydd cerrynt yn mynd trwy ddargludydd i sbarduno taith. Pan fydd y cerrynt yn rhy uchel, mae'r dargludydd yn cynhesu, gan achosi i'r bimetal y tu mewn i'r ymosodwr magnetig thermol blygu, a thrwy hynny sbarduno'r mecanwaith baglu.

2. Streiciwr Electroneg: Mae'n defnyddio cydrannau electronig i ganfod newidiadau yn y cerrynt a foltedd a rheoli gweithred y mecanwaith baglu. Pan ganfyddir annormaledd, mae'r ymosodwr electronig yn anfon signal i'r mecanwaith baglu i dorri'r gylched i ffwrdd.

Nodweddion Torwyr Cylchdaith Achos wedi'u Mowldio STM1

Capasiti Torri Uchel: Mae gan dorwyr cylched achos wedi'i fowldio STM1 allu torri cylched byr uchel, a all dorri'r gylched i ffwrdd yn gyflym pan fydd cylched fer yn digwydd ac yn amddiffyn diogelwch y gylched a'r offer.

Swyddogaethau amddiffyn lluosog: Yn ychwanegol at y gorlwytho sylfaenol a swyddogaethau amddiffyn cylched byr, mae gan rai torwyr cylched achos wedi'u mowldio STM1 hefyd swyddogaethau ychwanegol fel amddiffyniad tan-foltedd ac amddiffyn namau daear.

Hawdd i'w Gosod a'i Gynnal: Mae torwyr cylched achos wedi'u mowldio STM1 fel arfer yn mabwysiadu dyluniad wedi'i fodiwleiddio, sy'n hawdd ei osod a'i gynnal, ac sy'n addas ar gyfer systemau dosbarthu pŵer amrywiol.

Dibynadwyedd Uchel: Mae torwyr cylched achos wedi'u mowldio STM1 wedi cael eu profi'n drylwyr a'u hardystio i fod â dibynadwyedd a sefydlogrwydd uchel i sicrhau gweithrediad diogel systemau trydanol.

Senarios cais o dorwyr cylched achos wedi'u mowldio STM1

Defnyddir torwyr cylched achos wedi'u mowldio STM1 yn helaeth mewn systemau dosbarthu pŵer yn y sectorau diwydiannol, masnachol a phreswyl fel naill ai prif switsh neu switsh cangen cylched. Fe'u gosodir fel arfer mewn blychau dosbarthu, cypyrddau dosbarthu neu gabinetau rheoli i amddiffyn cylchedau ac offer rhag difrod a achosir gan geryntau a folteddau annormal.
