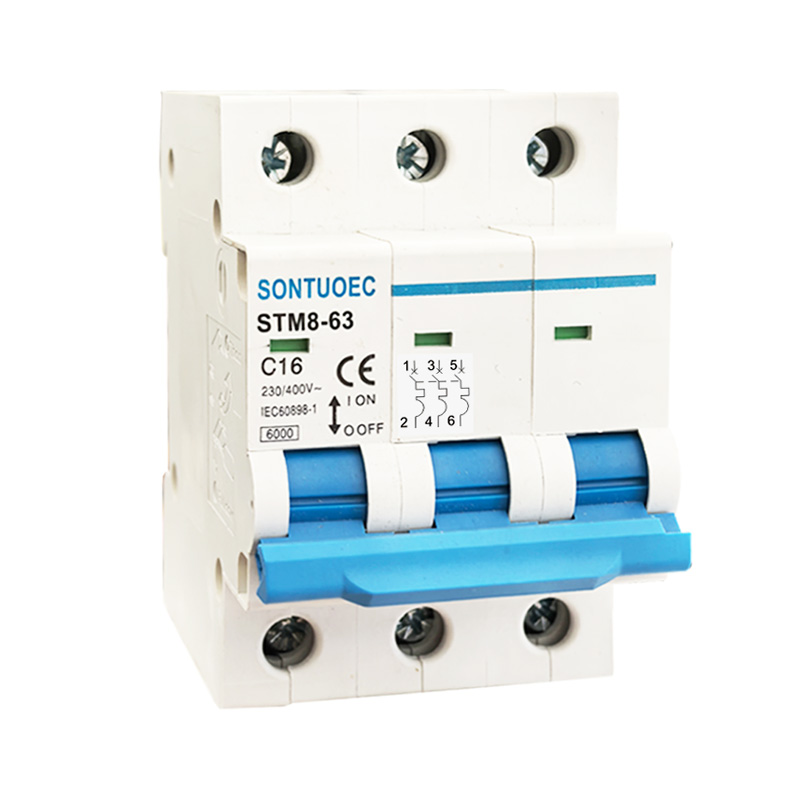

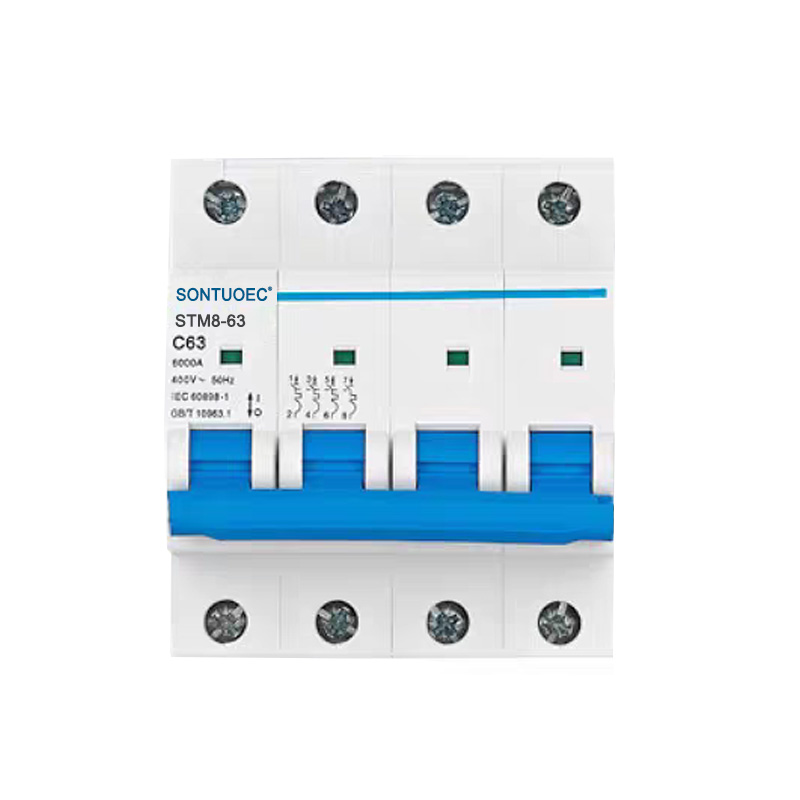

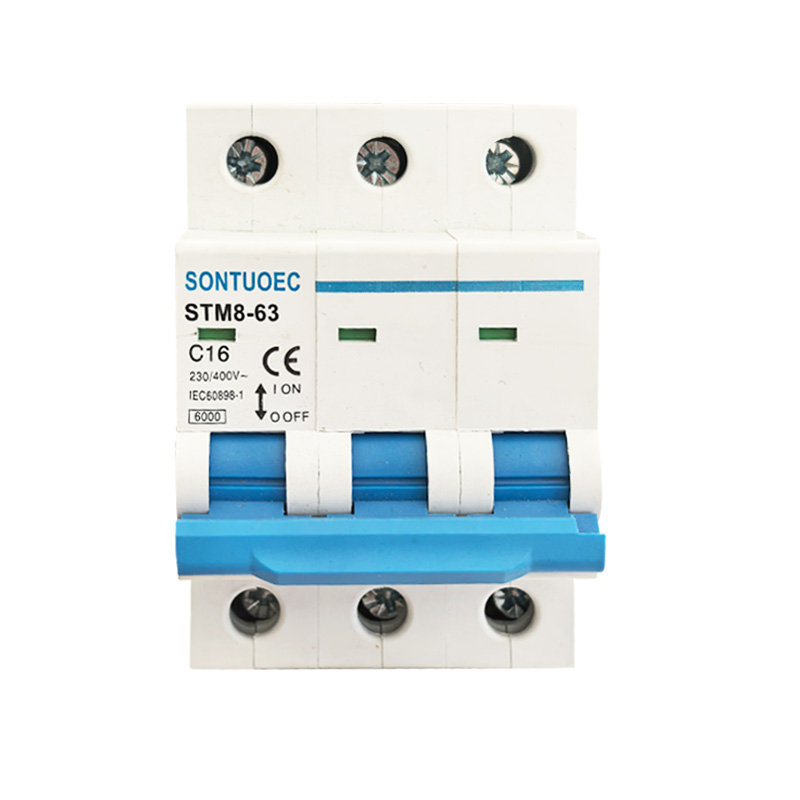

STM8-63 Torri Cylchdaith Miniatur 6ka 1c 2c 3p 4c 16a 230/400V

Mae SontuoEC yn un o'r cyflenwyr/gweithgynhyrchwyr Tsieineaidd sy'n arbenigo mewn cynhyrchu amryw offer trydanol bach STM8-63 Mae gan Breaker Cylchdaith Miniatur 6ka 1c 1c 2c 3p 4 4p 16a 16a 230/400V nodweddion strwythur datblygedig, dibynadwy perfformiad, mae capasiti torri cragen, yn ymddangos yn gryf, ac yn ymddangos yn elw. Mae'n addas i system bŵer AC 50/60Hz, foltedd graddedig o 230/400V, a graddio cerrynt hyd at 63A. Fe'i cymhwysir yn bennaf wrth adeiladu swyddfa, preswylio, ar gyfer goleuo, dosbarthu pŵer a gorlwytho ac amddiffyn cylched byr o offer. Fel rheol, gellir ei ddefnyddio hefyd fel trosglwyddo system bŵer yn aml. Mae'n cydymffurfio â'r safonau IEC60898-1.

Model:STM8-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

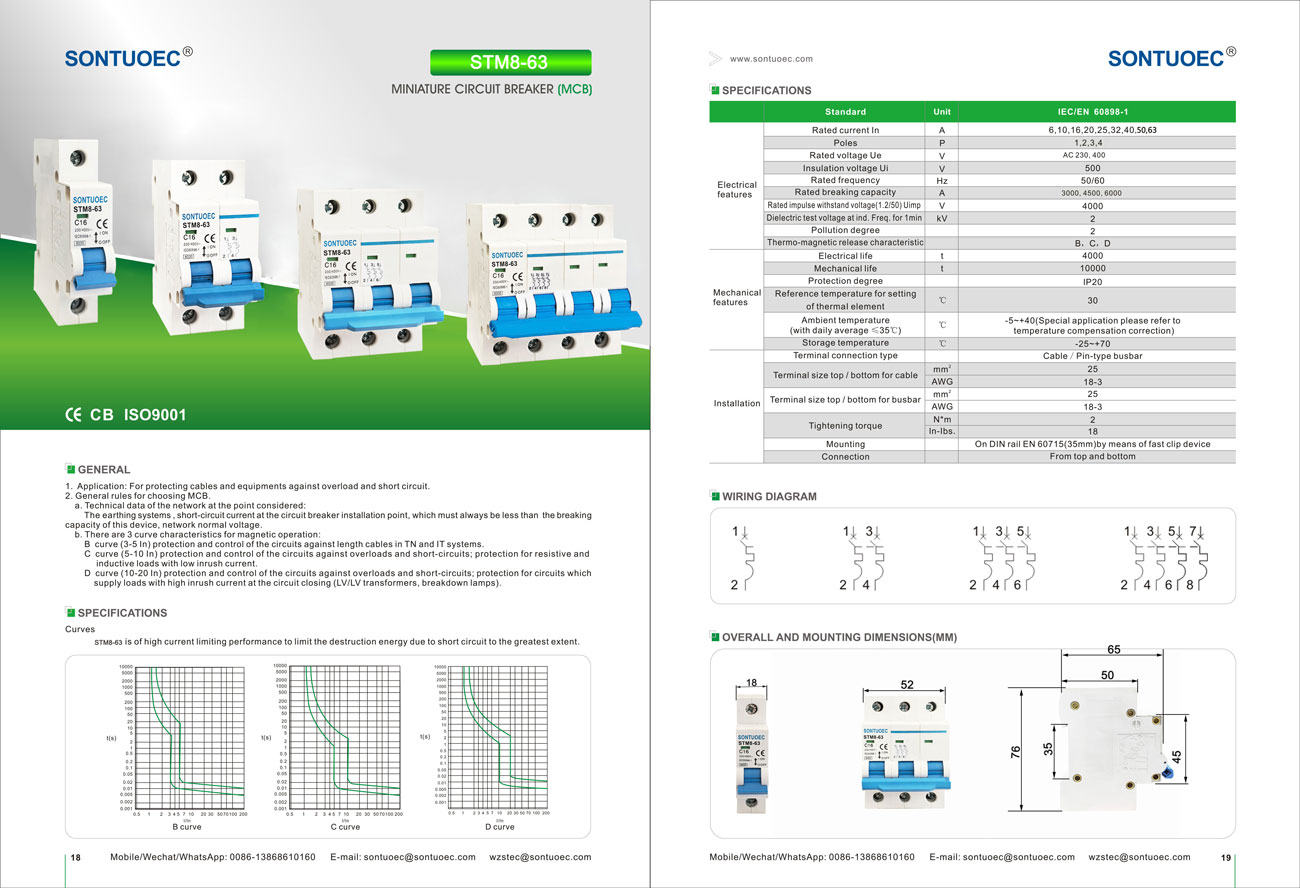

Manylebau:

	Safonol		IEC/EN 60898-1
Nodweddion trydanol	Ngraddedig cyfredol yn	A	1,2,4,6,10,16,20,25,32,40,50,63
	Bolion	P	1,2,3,4
	Foltedd graddedig ue	V	Ac 230, 400
	UI foltedd inswleiddio	V	500
	Amledd graddedig	Hz	50/60
	Capasiti torri graddedig	A	3000, 4500, 6000
	Ysgogiad wedi'i raddio yn gwrthsefyll foltedd (1.2/50) uimp	V	4000
	Foltedd prawf dielectrig yn ind.freq.for 1 mun	Kv	2
	Gradd llygredd		2
	Nodwedd Rhyddhau Thermo-Magnetig		B, c, d
Nodweddion mecanyddol	Nhrydanol bywydau	t	4000
	Bywyd mecanyddol	t	10000
	Gradd amddiffyn		IP20
	Tymheredd cyfeirio ar gyfer gosod	ºC	30
	o elfen thermol	ºC	30
	Tymheredd Amgylchynol	ºC	-5 ~+40 (arbennig Cais Cyfeiriwch at
	(gyda chyfartaledd dyddiol ≤35ºC)	ºC	nhymheredd cywiriad iawndal)
	Tymheredd Storio	ºC	-25 ~+70
Gosodiadau	Nherfynell Math o Gysylltiad		Cebl/type pin busbar
	Maint terfynell top/gwaelod ar gyfer cebl	mm²	25
	Maint terfynell top/gwaelod ar gyfer cebl	AWG	Mawrth 18fed
	Top/gwaelod maint therminal ar gyfer busbar	mm²	25
	Top/gwaelod maint therminal ar gyfer busbar	AWG	Mawrth 18fed
	Trorym tynhau	N^*m	2
	Trorym tynhau	In-lbs	18

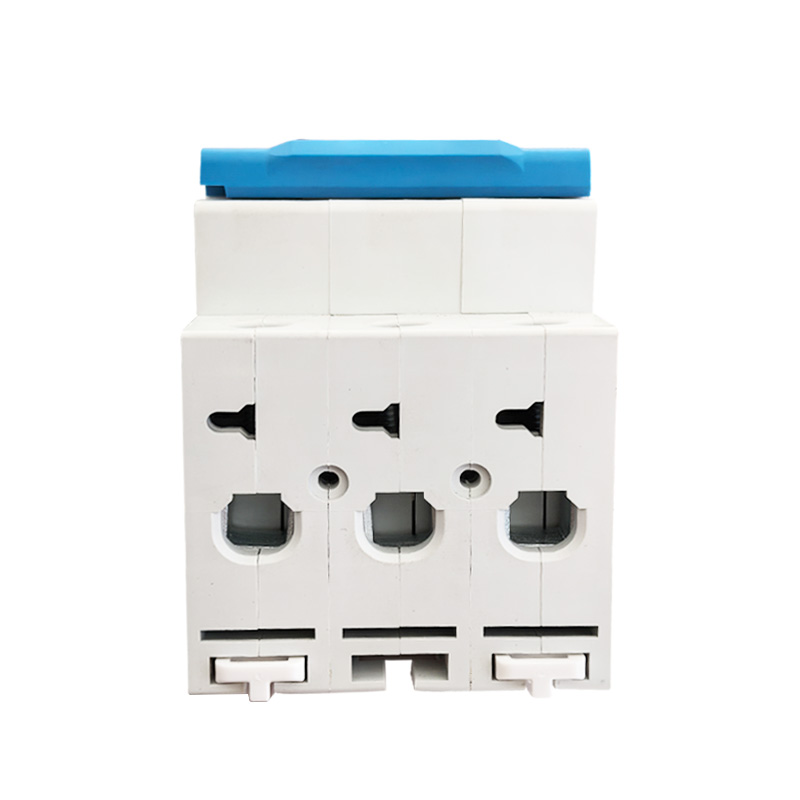

	Mowntin		ymlaen Rheilffordd din en 60715 (35mm) trwy ddyfais clip cyflym
	Chysylltiad		Oddi wrth brig a gwaelod

Prif Swyddogaethau Torri Cylchdaith Miniatur STB1-63

Diogelu 1.Overload: Pan fydd y cerrynt yn y gylched yn fwy na gwerth graddedig y MCB, bydd y torrwr cylched bach STM8-63 6ka 1p 2c 3c 4c 16a 16a 230/400V yn torri'r gylched yn awtomatig o fewn cyfnod penodol o amser i atal y gylched a'r offer rhag gorboethi.

Amddiffyniad cylched 2.Short: Pan fydd cylched fer yn digwydd yn y gylched, mae ewyllys torrwr cylched bach STB1-63 yn torri'r gylched i ffwrdd ar unwaith i atal y cerrynt cylched fer rhag niweidio'r gylched a'r offer.

Diogelu 3.Leakage (mae gan rai MCBs y swyddogaeth hon): Ar gyfer MCBs ag amddiffyniad gollyngiadau, pan fydd gollyngiadau yn y gylched, mae ewyllys bach cylched bach STB1-63 yn torri'r gylched i ffwrdd yn gyflym i amddiffyn diogelwch personol.

Egwyddor gweithredu MCBS

Mae MCBS fel arfer yn cynnwys synhwyrydd taith magnetig neu electronig thermol y tu mewn, a ddefnyddir i ganfod newidiadau yn y cerrynt yn y gylched. Pan fydd y cerrynt yn annormal, mae'r ymosodwr yn sbarduno mecanwaith baglu'r MCB, gan achosi i gylched fach STB1-63 Breakerto dorri'r gylched i ffwrdd yn gyflym.

Ymosodwr magnetig 1.thermal: Mae'n defnyddio'r gwres a gynhyrchir pan fydd y cerrynt yn mynd trwy'r dargludydd i sbarduno'r baglu. Pan fydd y cerrynt yn rhy fawr, mae'r dargludydd yn cynhesu, gan achosi i'r bimetal y tu mewn i'r ymosodwr magnetig thermol blygu, gan sbarduno'r mecanwaith baglu.

2. Streiciwr Electroneg: Mae'n defnyddio cydrannau electronig i ganfod newidiadau cyfredol a rheoli gweithred y mecanwaith baglu. Pan ganfyddir cerrynt annormal, mae'r ymosodwr electronig yn anfon signal i'r mecanwaith baglu i dorri'r gylched i ffwrdd.

Senarios cais o MCB

Defnyddir MCBs yn helaeth mewn systemau trydanol mewn ardaloedd preswyl, masnachol a diwydiannol i amddiffyn cylchedau ac offer rhag difrod a achosir gan geryntau annormal. Fe'u gosodir fel arfer mewn blychau dosbarthu, switsfyrddau neu gabinetau rheoli ac fe'u defnyddir fel prif switsh neu switsh cangen cylched.

Dewis a gosod MCBS

1. Dewis: Wrth ddewis MCBS, mae angen i chi ystyried ffactorau fel cerrynt sydd â sgôr y gylched, lefel foltedd, nodweddion amddiffyn, ac a oes angen amddiffyn gollyngiadau. Mae hefyd yn bwysig sicrhau bod y toriadau cylched bach STB1-63 a ddewiswyd gyda safonau a rheoliadau diogelwch trydanol lleol.

2.Installation: Dylid gosod torrwr cylched bach STM8-63 6KA 1P 2P 3P 4P 16A 230/400V mewn amgylchedd sych, wedi'i awyru yn rhydd o nwyon cyrydol a sicrhau ei fod wedi'i wifro'n gywir ac yn ddiogel. Yn ystod y gosodiad, dylid arsylwi rheoliadau diogelwch trydanol perthnasol a gweithdrefnau gweithredu.
