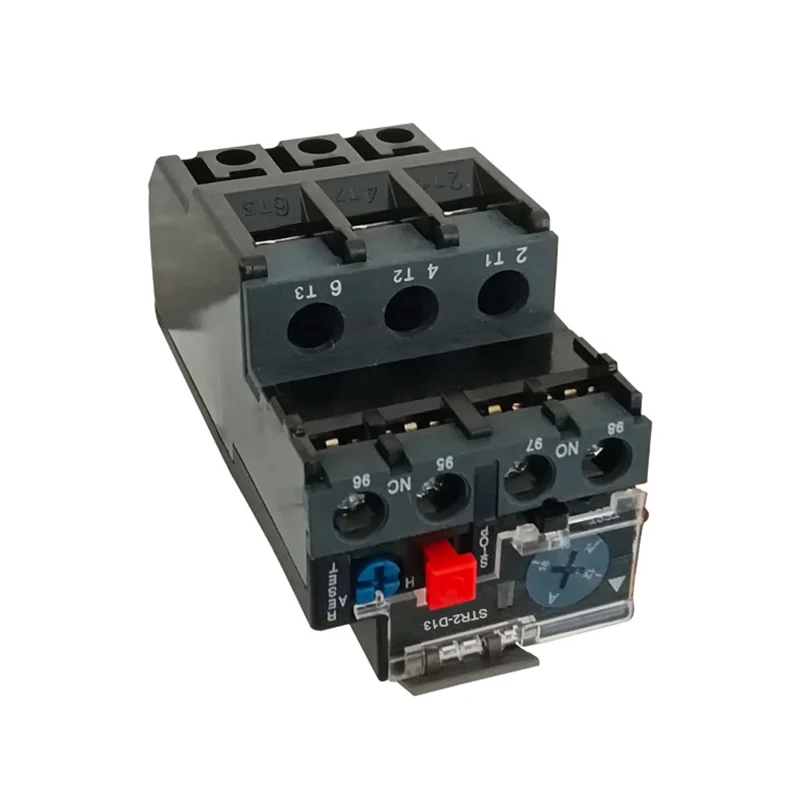

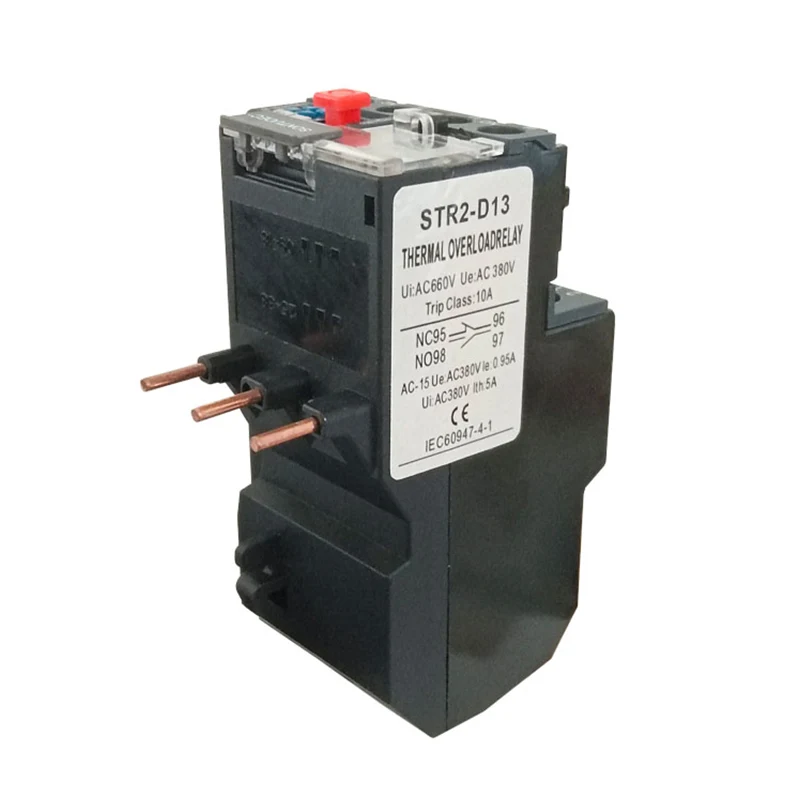

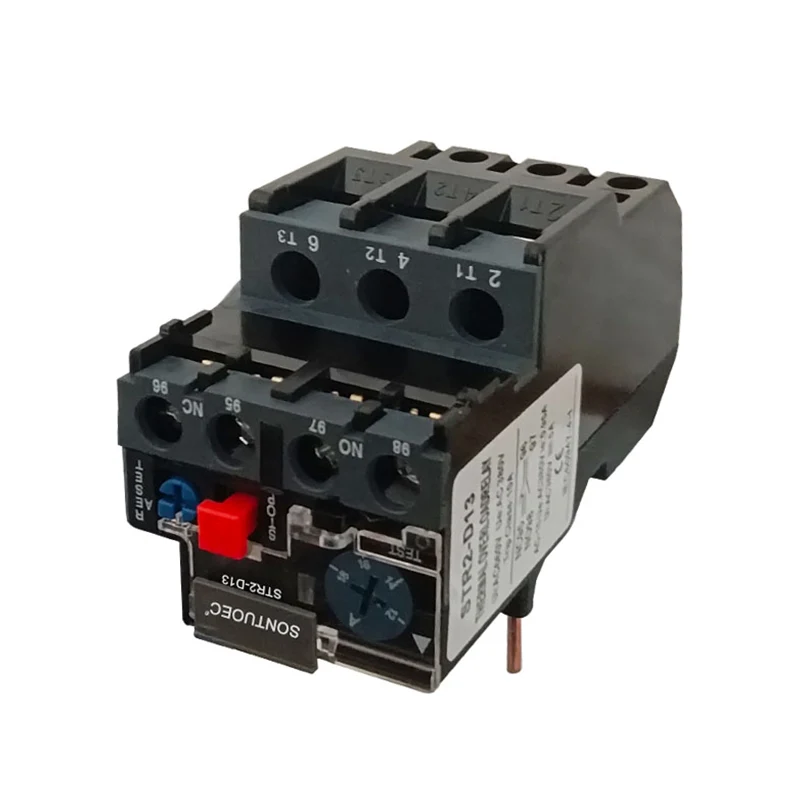

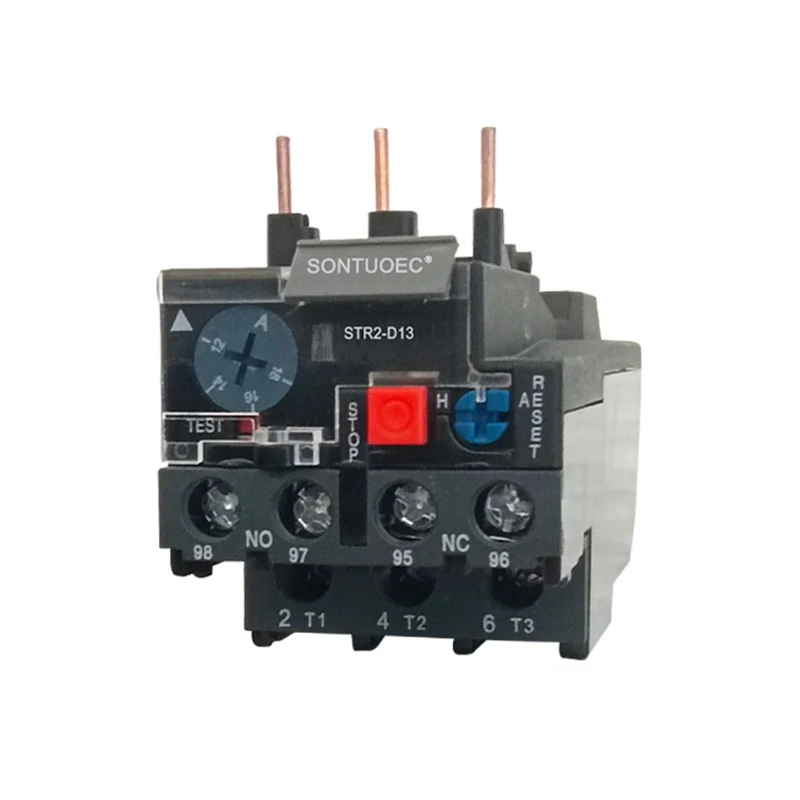

Ras gyfnewid thermol str2-d13

Ras gyfnewid thermol STR2-D13 yw'r defnydd o gerrynt trwy'r gwres a gynhyrchir gan yr elfen thermol, fel bod gwahanol gyfernodau ehangu'r dadffurfiad dalen bimetallig, pan fydd yr anffurfiad yn cyrraedd pellter penodol, i hyrwyddo gweithred y gwialen gysylltu, er mwyn i amddiffyn y gylched reoli gael ei datgysylltu, i gyflawni'r modur. Fel elfen amddiffyn gorlwytho o fodur, mae gan ras gyfnewid thermol Str2-D13 fanteision maint bach, strwythur syml a chost isel.

Model:STR2-D13

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Manylebau:

Enw'r Cynnyrch	Ras gyfnewid gorlwytho thermol
Fodelith	Str2-d13
Materol	Cydrannau plastig, electronig
Cyswllt Thermol	1NO+1NC
Cerrynt ail -gyfnewidiol thermol	0.1a-25a
Ystod gyfredol addasadwy (a) Ystod gosod	1A-1.6A
	1.6a-2.5a
	4A-6A
	5.5a-8a
	7A-10A
	9A-13A
	12A-18A
	17A-25A
	Pls nodwch yr ystod gyfredol wrth roi'r archeb
UI
Amledd	660V
Dosbarth baglu	50/60Hz
Cyfanswm maint (tua)	7 × 4.5 × 7.5cm/2.8 "× 1.8 × 2.95" （lwh）
Lliwiff	Fel y dangosir llun

Prif baramedrau technegol

Fodelith	Cyfredol â sgôr	Na.	Ystod Gosod (a)	Ar gyfer cysylltydd
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Cyfansoddiad a Strwythur

Mae ras gyfnewid thermol STR2-D13 yn cynnwys elfen wresogi, bimetal, cysylltiadau a set o fecanwaith trosglwyddo ac addasu yn bennaf. Yn eu plith, mae'r elfen wresogi yn ddarn o wifren gwrthiant gyda gwerth gwrthiant bach, sydd wedi'i gysylltu mewn cyfres ym mhrif gylched y modur i'w amddiffyn; Mae'r ddalen bimetal wedi'i gwneud o ddau fath o ddalen fetel gyda chyfernodau gwahanol o ehangu thermol wedi'i rolio drosodd a'u pwyso gyda'i gilydd, a phan fydd y cerrynt trydan yn mynd trwy'r elfen wresogi, bydd y ddalen bimetal yn cael ei phlygu oherwydd y gwres.

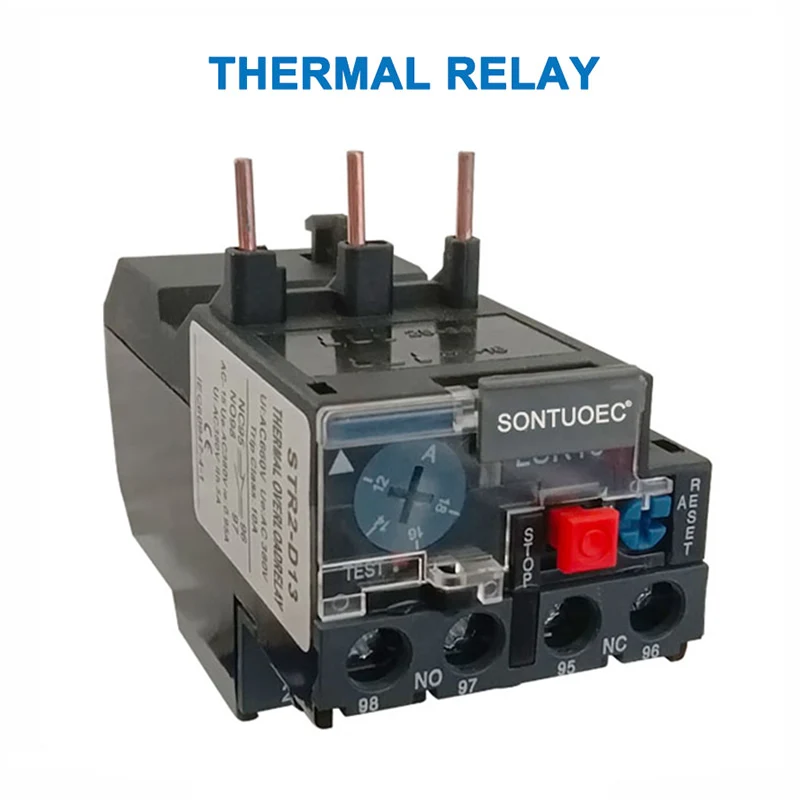

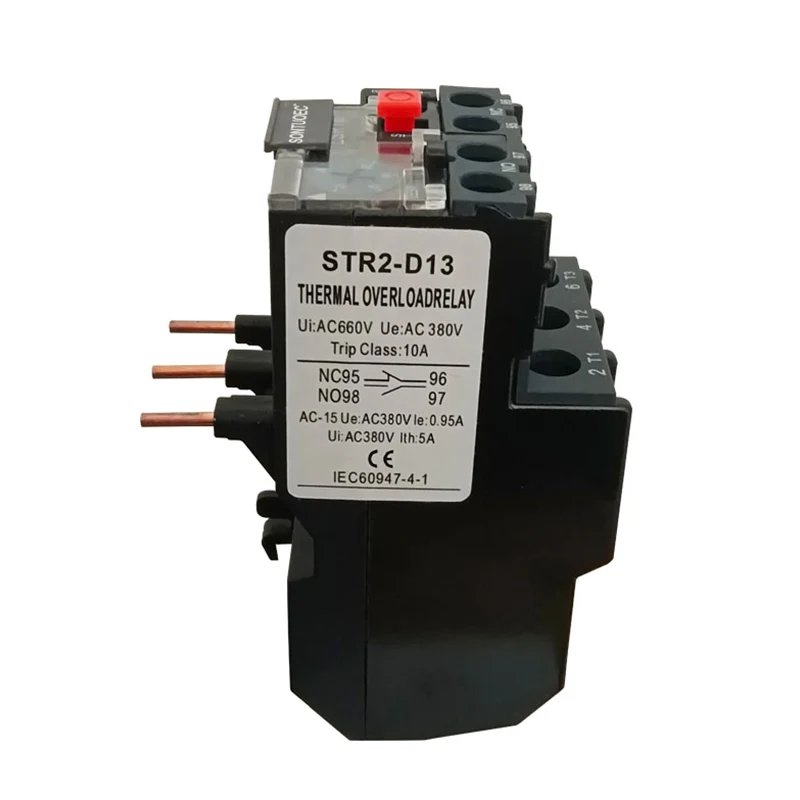

STR2-D13 Thermal Relay

Paramedrau Technegol

Mae prif baramedrau technegol ras gyfnewid thermol STR2-D13 yn cynnwys foltedd â sgôr, cerrynt sydd â sgôr, amledd graddedig ac ystod gyfredol cywiro. Yn eu plith, mae'r foltedd sydd â sgôr yn cyfeirio at y gwerth foltedd uchaf y gall y ras gyfnewid thermol STR2-D13 weithio'n normal, yn gyffredinol 220V, 380V, 600V, ac ati; Mae'r cerrynt sydd â sgôr yn cyfeirio at y cerrynt trwy'r ras gyfnewid thermol STR2-D13; Yn gyffredinol, mae'r amledd sydd â sgôr wedi'i gynllunio yn unol â'r 45-62Hz; Mae ystod y cerrynt sydd â sgôr yn disgrifio'r berthynas rhwng amser gweithredu ras gyfnewid thermol STR2-D13 a sgwâr y gyfrannol gwrthdro cyfredol o dan amod cerrynt penodol.

Nodweddion gweithredu

Mae nodweddion gweithredu ras gyfnewid thermol STR2-D13 yn dibynnu'n bennaf ar ei elfen bimetal a gwresogi mewnol. Pan fydd y modur yn cael ei orlwytho, mae'r cerrynt yn y troellog yn cynyddu, ac mae'r cerrynt trwy'r elfen ras gyfnewid thermol STR2-D13 hefyd yn cynyddu, gan beri i'r bimetal godi i dymheredd uwch a phlygu i raddau mwy, a thrwy hynny wthio'r wialen gyswllt yn weithredu a datgysylltu'r gylched reoli. Ar ôl i'r ras gyfnewid thermol STR2-D13 gael ei actio, mae angen cyfnod o oeri ar y bimetal cyn y gellir ei ailosod.

Rôl a Chymhwysiad

Defnyddir trosglwyddiadau thermol STR2-D13 yn bennaf i amddiffyn moduron trydan rhag diffygion fel gorlwytho, seibiannau cyfnod a chyflenwadau pŵer tri cham anghytbwys. Mewn cylchedau modur, mae trosglwyddiadau thermol STR2-D13 yn fwyaf effeithiol pan gânt eu defnyddio ar y cyd â thorwyr cylched ag amddiffyniad cylched byr. Yn ogystal, gellir defnyddio trosglwyddiadau thermol STR2-D13 hefyd ar gyfer gorlwytho amddiffyn offer trydanol eraill neu gylchedau trydanol.

Rhagofalon ar gyfer dewis a defnyddio

Wrth ddewis trosglwyddiadau thermol Str2-D13, dylid ystyried cynhwysfawr yn ôl cerrynt graddedig y modur, amgylchedd gwaith, cychwyn cerrynt, natur y llwyth a ffactorau eraill. Dylai'r ras gyfnewid thermol STR2-D13 gael ei gosod mewn amgylchedd nwy sych, wedi'i awyru, ei awyru, ei awyru, a sicrhau bod ei wifrau'n gywir ac yn gadarn.

Yn ystod y defnydd, dylid gwirio statws gweithio ras gyfnewid thermol STR2-D13 yn rheolaidd i sicrhau ei weithrediad a'i ddiogelwch arferol. Os yw'r gorlwytho modur yn ddiffygiol, er mwyn osgoi cychwyn y modur eto'n hawdd, dylid ailosod y ras gyfnewid thermol STR2-D13 â llaw.
