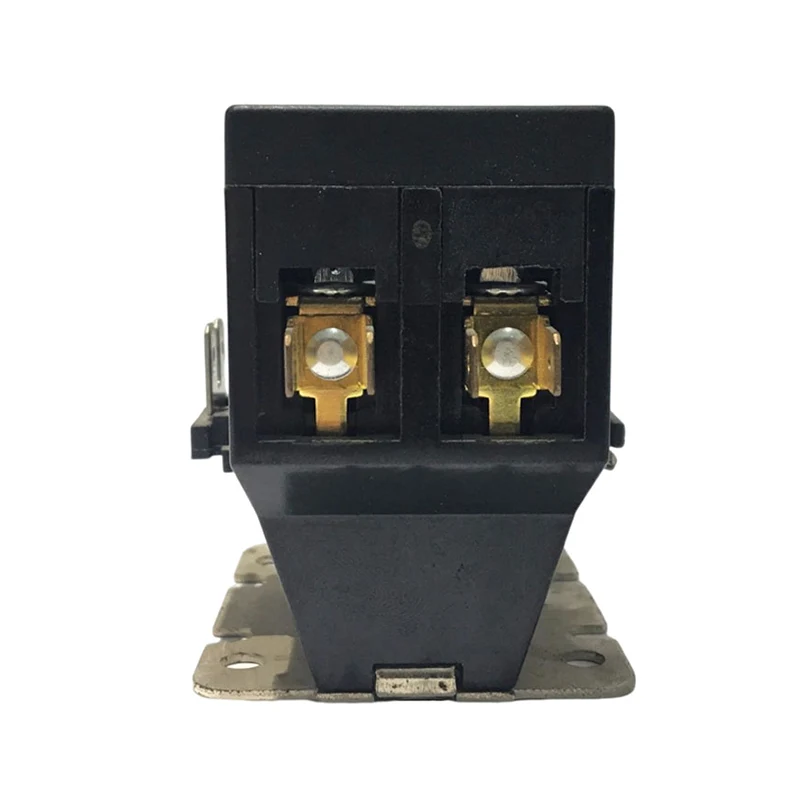

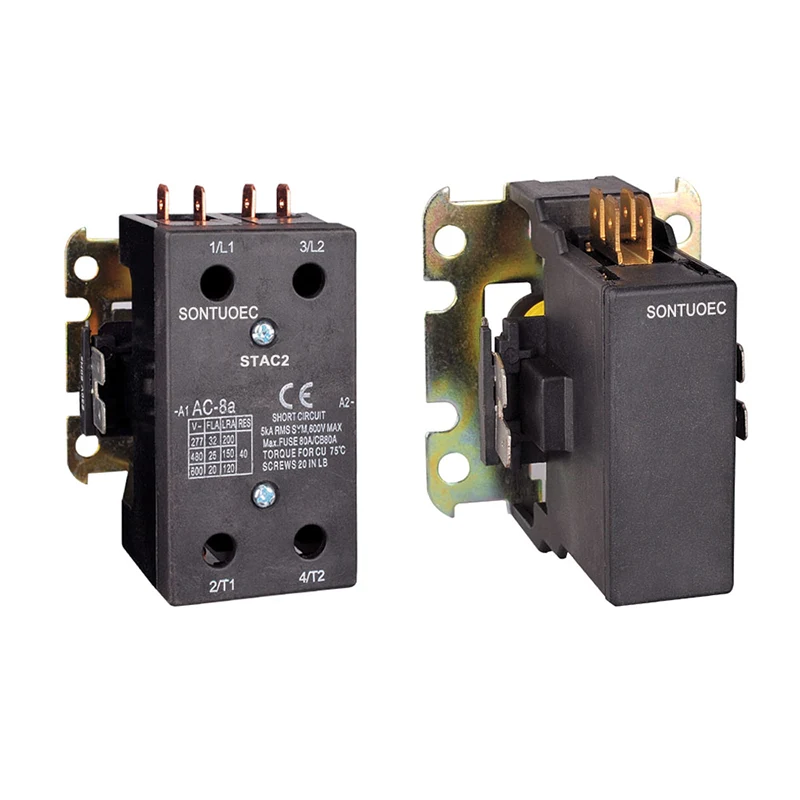

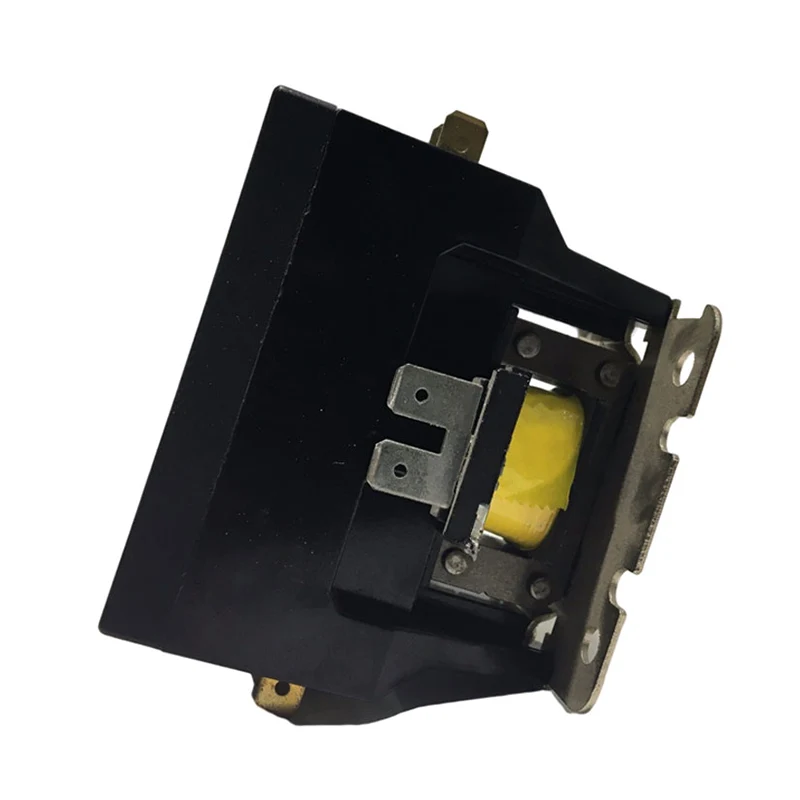

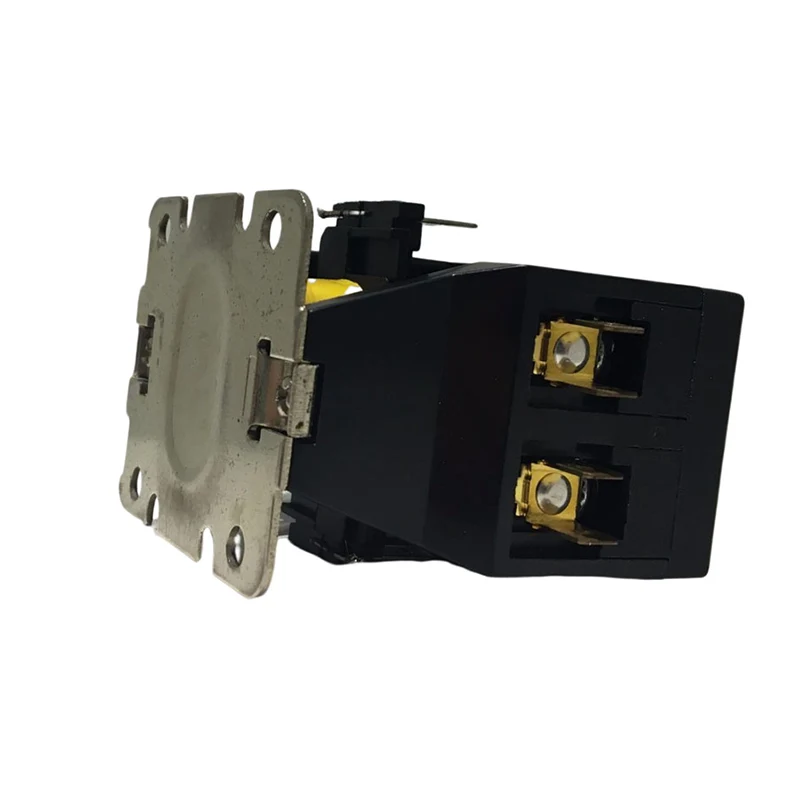

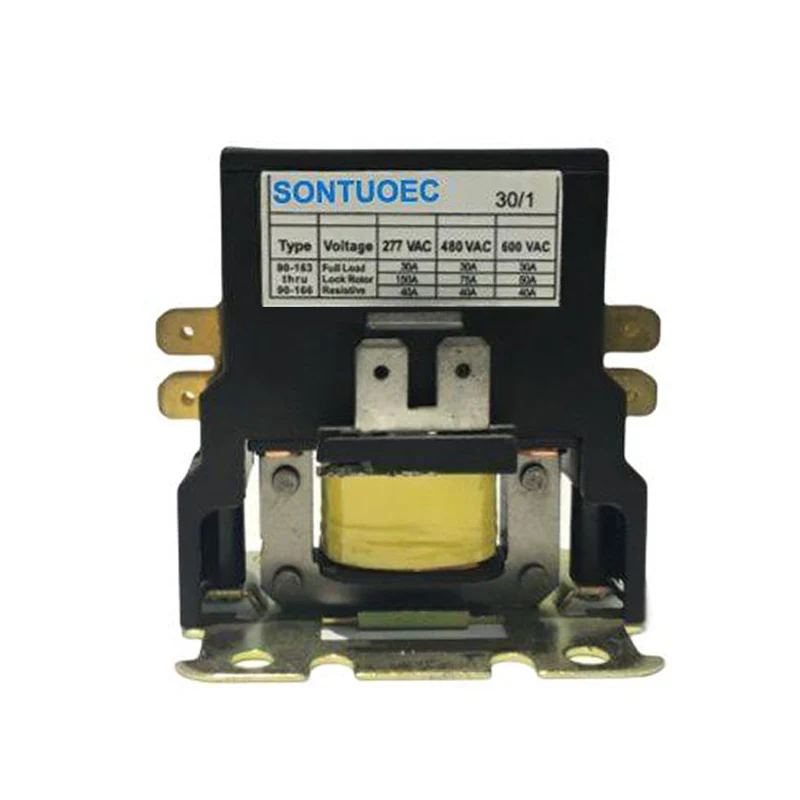

Cyflyru Aer Cysylltydd AC

Mae cysylltwyr AC aerdymheru yn bwrpasol Pwrpasol AC Cysylltydd wedi'u cynllunio i'w defnyddio mewn rheweiddio, aerdymheru a system gwresogi trydan. Gellir gwneud cysylltiadau pŵer gyda naill ai terfynellau sgriw gyda chysylltiadau cyflym neu derfynellau lug gyda chysylltiadau cyflym

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Model Na	Llwyth Llawn	Amps gwrthiannol (a)	Polyn.	Foltedd coil ( V)	Foltedd llinell (v)	Max HP		-
Model Na	Amps (a)	Amps gwrthiannol (a)	Polyn.	50/60Hz	Foltedd llinell (v)	Foltedd (V)	Sengl Nghyfnodau	Tair Nghyfnodau
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1.5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Deunydd inswleiddio	Mae bloc cyswllt a chludwr o ansawdd uchel resin thermosetio gradd trydanol
Amrediad tymheredd	-40 ° F i 150 ° F; -5-+40
Bywyd mecanyddol (dim llwyth)	Yn cydymffurfio â safon manylebau UL ac ARI
Bywyd Trydan	Yn cydymffurfio â manylebau ul ac ari Safonol
Pwysau (bras)	9.25 oz
Amledd coiliau	50/60Hz
Inswleiddio coil	Dosbarth B (130ºC)
Derfyniad	Cysylltydd pwysau a dwbl 1/4 Q.c
Gweithreda ’	85% o goltaen coil enwol; 110% ar y mwyaf yn ddiogel gweithreda ’
Cylch dyletswydd	Parhaus

Strwythur a nodweddion

Strwythur:

System Electromagnetig: Yn cynnwys cydrannau fel coiliau, creiddiau, ac ati, a ddefnyddir i gynhyrchu fflwcs magnetig i yrru agoriad a chau'r system gyswllt.

System Gyswllt: Yn cynnwys y prif gyswllt a chyswllt ategol. Defnyddir y prif gyswllt i gario cerrynt sydd â sgôr y system aerdymheru, tra bod y cyswllt ategol yn cael ei ddefnyddio i wireddu trosglwyddiad ac adborth y signal rheoli.

Dyfais Diffodd Arc: Fe'i defnyddir i ddiffodd yr arc a gynhyrchir pan fydd y cyswllt wedi'i ddatgysylltu i amddiffyn y cyswllt rhag difrod.

Dyfais afradu cregyn a gwres: Fe'i defnyddir i amddiffyn y cydrannau mewnol rhag yr amgylchedd allanol a darparu'r swyddogaeth afradu gwres angenrheidiol.

Nodweddion:

Arbenigedd: Wedi'i gynllunio ar gyfer systemau aerdymheru i ddiwallu anghenion systemau aerdymheru ar gyfer rheolaeth drydanol.

Dibynadwyedd: Mae'r system gyswllt wedi'i gwneud o ddeunyddiau o ansawdd uchel gyda dargludedd trydanol da ac ymwrthedd crafiad i sicrhau gweithrediad sefydlog tymor hir.

Diogelwch: Yn meddu ar ddyfais diffodd ARC perffaith, gan atal difrod arc i'r cysylltiadau a'r amgylchedd cyfagos i bob pwrpas.

Cydnawsedd: Yn gydnaws ag ystod eang o systemau aerdymheru a systemau rheoli trydanol, sy'n gyfleus ar gyfer gosod a chomisiynu.

Egwyddor Weithio

Pan fydd coil y cysylltydd AC aerdymheru 2c yn cael ei egnïo, mae'r craidd haearn yn dod yn magnetig ac yn denu'r system gyswllt i gau, a thrwy hynny gysylltu'r system aerdymheru â'r ffynhonnell bŵer. Pan fydd y coil yn cael ei ddad-egni, mae'r craidd haearn yn colli ei fagnetedd a bydd y system gyswllt yn cael ei gwahanu gan weithred y gwanwyn, gan ddatgysylltu'r system aerdymheru o'r ffynhonnell bŵer. Yn y modd hwn, gall y cysylltydd wireddu rheolaeth bell ar y system aerdymheru.

Air Conditioning AC Contactor
