Cromlin d mcb torrwr cylched bach

Trwy gydymffurfio â nifer o safonau diogelwch rhyngwladol ac ardystiadau awdurdodol, mae Torri Cylchdaith Miniatur Curve D MCB yn darparu amddiffyniad dibynadwy ar gyfer systemau trydanol ac fe'i defnyddir yn helaeth mewn amrywiaeth o gymwysiadau lle mae angen diogelwch a sefydlogrwydd uchel. Wrth ddewis a defnyddio MCBs Curve D, argymhellir bod y dewis yn seiliedig ar ofynion a nodweddion llwyth penodol y system drydanol, ac y dylid dilyn y codau gosod a chynnal a chadw perthnasol.

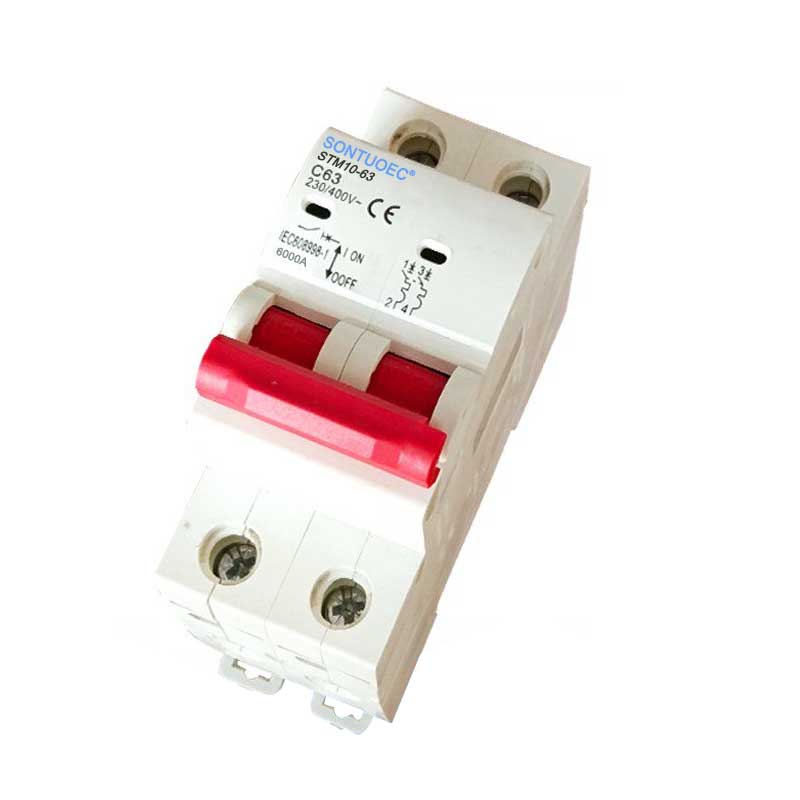

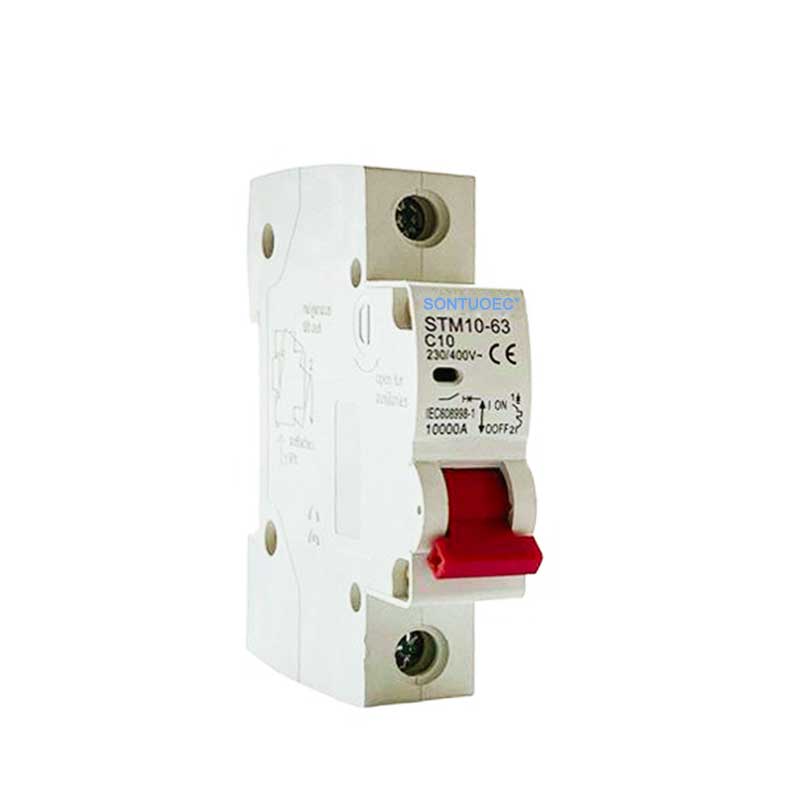

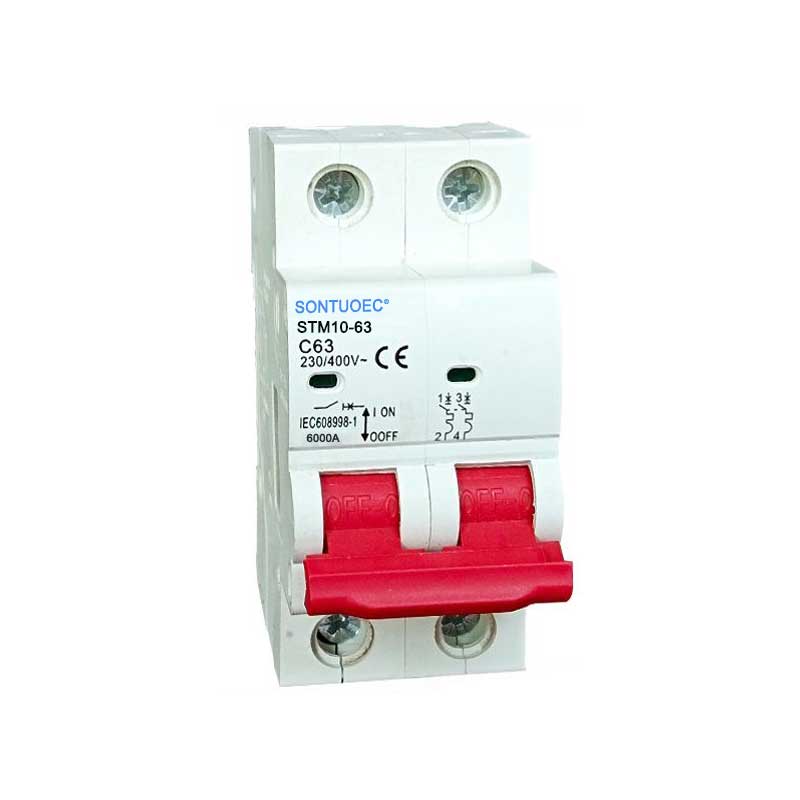

Model:STM10-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Safonol		IEC/EN 60898-1
Nhrydanol nodweddion	Graddio cerrynt yn	A	1,2,4,610,16,20,25,32,40,50,63a
	Bolion	P	1c, 2c, 3c, 4c
	Foltedd graddedig ue	V	AC 230/400
	UI foltedd inswleiddio	V	500
	Amledd graddedig	Hz	50/60
	Capasiti torri graddedig	A	3000, 4500, 6000
	Ysgogiad wedi'i raddio yn gwrthsefyll foltedd (1.2/50) uimp	V	4000
	Foltedd prawf dielectrig yn ind.freq.for 1 mun	Kv	2
	Gradd llygredd		2
	Nodwedd Rhyddhau Thermo-Magnetig		B, c, d
Mecanyddol nodweddion	Bywyd Trydanol	t	4000
	Bywyd mecanyddol	t	10000
	Gradd amddiffyn		IP20
	Tymheredd cyfeirio ar gyfer gosod o elfen thermol	ºC	30
	Tymheredd Amgylchynol (gyda chyfartaledd dyddiol ≤35ºC)	ºC	-5 ~+40 (Cais arbennig cyfeiriwch at cywiriad iawndal tymheredd)
	Tymheredd Storio	ºC	-25 ~+70
Gosodiadau	Math o Gysylltiad Terfynell		Bar bws cebl/pin
	Maint terfynell top/gwaelod ar gyfer cebl	mm2	25
		AWG	18-3
	Top/gwaelod maint therminal ar gyfer bar bws	mm2	25
		AWG	18-3
	Trorym tynhau	N*m	2
		In-lbs	18
	Mowntin		ar reilffordd din en 60715 (35mm) trwy ddyfais clip cyflym
	Chysylltiad		O'r brig a'r gwaelod

Nodweddion Cynnyrch

 Cerrynt a Foltedd wedi'i raddio: Mae cromlin D MCBs yn addas ar gyfer ystod eang o geryntau sydd â sgôr, megis 6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a, ac ati, yn ogystal ag ar gyfer ystodau foltedd sydd â sgôr fel 110v, 220V, 220V, 400V, a am 50v, ac am ddim.

 Nodweddion tynnu'n ôl: Mae MCBs cromlin D yn arbennig o addas ar gyfer llwythi anwythol uchel a systemau dosbarthu sy'n cynhyrchu ceryntau mewnlif mawr, megis offer trydanol sy'n cynhyrchu ceryntau pylsiedig, moduron bach, ac ati. Gellir eu defnyddio mewn ystod eang o gymwysiadau, megis systemau dosbarthu pŵer, systemau dosbarthu pŵer, a systemau cyflenwi pŵer. Mae ei gerrynt torri ar unwaith fel arfer 10-40 gwaith y cerrynt sydd â sgôr, sy'n golygu y gall dorri cylchedau i ffwrdd yn gyflym ac amddiffyn offer rhag difrod yn ystod cynnydd sydyn yn y cerrynt.

 Amddiffyniad cylched byr: Mae gan MCBs D-Curve allu torri cylched byr uchel, fel y gallu torri cylched byr graddedig o 6KA ar gyfer rhai cynhyrchion, a all amddiffyn cylchedau yn ddibynadwy rhag ceryntau cylched byr.

Safonau ac ardystiadau diogelwch: Mae'r cynhyrchion hyn fel arfer yn cydymffurfio â nifer o safonau diogelwch rhyngwladol, megis EN/IEC 60898, AS/NZS 60898.1, IEC60947-2, ac ati, ac maent wedi cael tystysgrifau awdurdodol fel CE, CB, CB, CCC, TUV, ac ati.

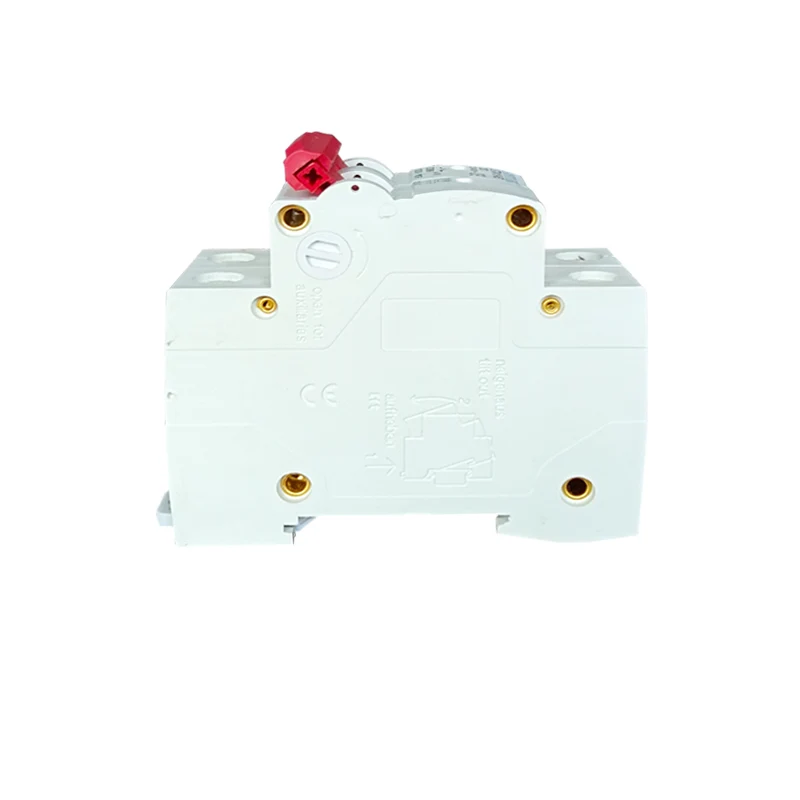

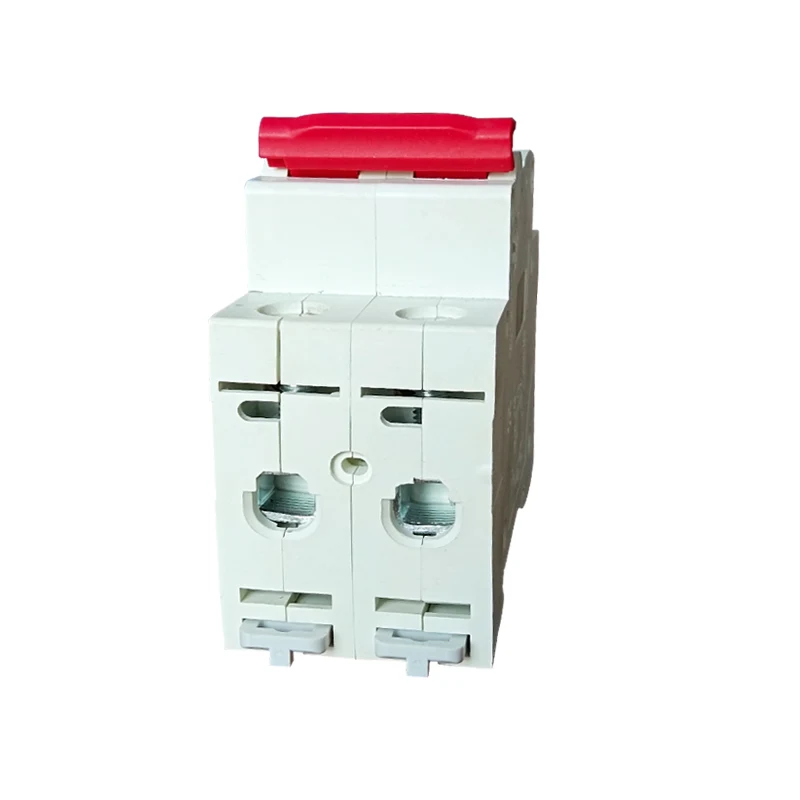

Curve D MCB Miniature Circuit Breaker
