Torrwr cylched trydanol

Mae torrwr cylched trydanol yn ddyfais newid sy'n gallu cario a thorri cerrynt o dan amodau cylched arferol neu annormal. Ei brif swyddogaeth yw amddiffyn y gylched rhag difrod a achosir gan orlwytho, cylchedau byr ac amodau annormal eraill i sicrhau gweithrediad diogel a sefydlog y system bŵer. Pan fydd gorlwytho, cylched fer a diffygion eraill yn digwydd yn y gylched, gall y torrwr cylched trydanol dorri'r cerrynt yn gyflym, atal y nam rhag ehangu, ac amddiffyn yr offer a diogelwch personol.

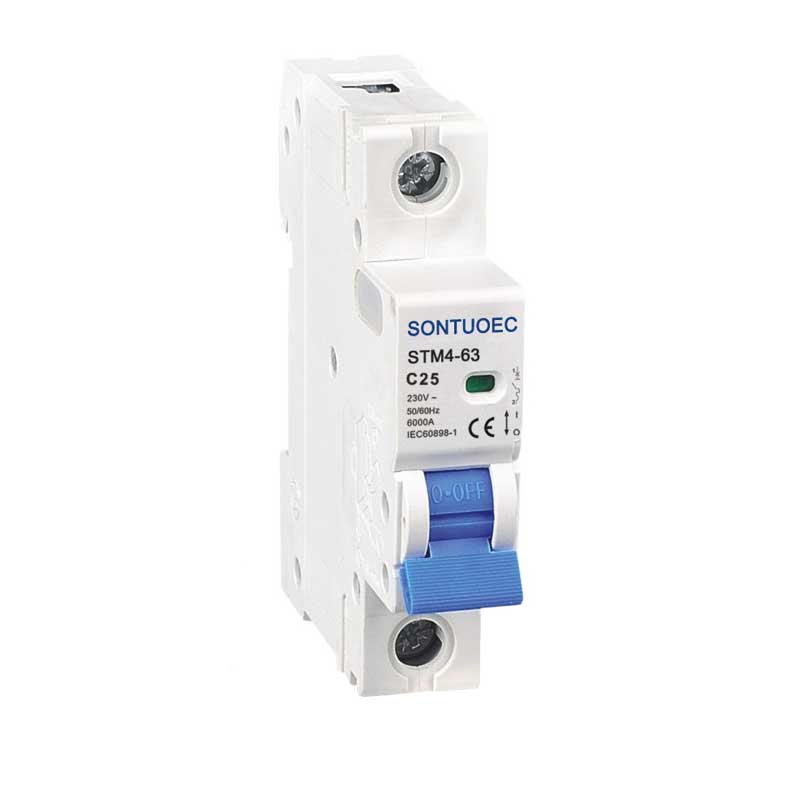

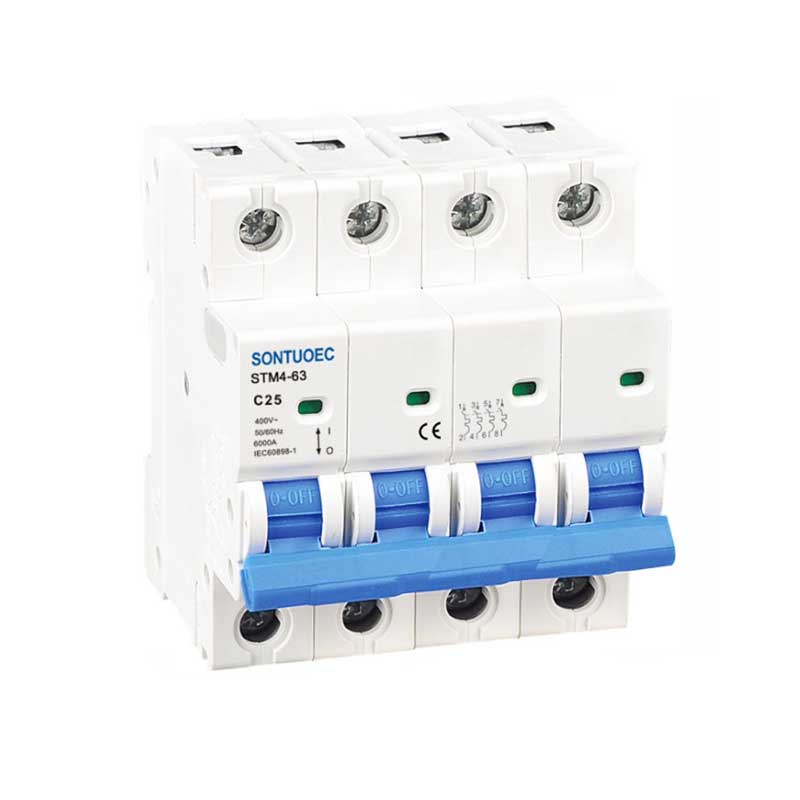

Model:STM4-63

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Fodelith	STM4-63
Safonol	IEC60898-1
Pholyn	1c, 2c, 3c, 4c
Capasiti torri cylched byr	3ka, 4.5ka, 6ka
Ngraddedig Gyfredol	1,2,4,610,16,20,25,32,40,50,63a
Ngraddedig Foltedd	AC230 (240)/400 (415) V.
Ngraddedig Amledd	50/60Hz
Cromlin baglu	B, c, d
Magnetig datganiadau	B Cromlin: rhwng 3in a 5 yn
	C Cromlin: rhwng 5in a 10in
	D Cromlin: rhwng 10in a 14in
Electro-fecanyddol nygnwch	ar ei ben 6000 cylch

Egwyddor gweithredu

Mae egwyddor weithredol torwyr cylched trydanol yn seiliedig ar egwyddorion ymsefydlu electromagnetig a throsglwyddo mecanyddol. Pan fydd y cerrynt yn y gylched yn fwy na'r gwerth sydd â sgôr, bydd yr elfen thermol y tu mewn i'r torrwr cylched yn cynhesu ac yn cynhyrchu dadffurfiad y bimetal, neu bydd yr electromagnet yn cynhyrchu digon o sugno i wneud y weithred mecanwaith datgysylltu, a thrwy hynny dorri'r gylched i ffwrdd. Yn ogystal, mae gan y torrwr cylched ddyfais diffodd arc hefyd, a all ddiffodd yr arc a gynhyrchir yn effeithiol wrth dorri'r cerrynt ac atal yr arc rhag niweidio offer a phersonél.

Prif gydrannau

Yn gyffredinol, mae torrwr cylched trydanol yn cynnwys system gyswllt, system ddiffodd arc, mecanwaith gweithredu, ymosodwr, cragen ac ati. Defnyddir system gyswllt i gysylltu a datgysylltu'r torrwr cylched; Defnyddir system ddiffodd arc i ddiffodd yr arc a gynhyrchir wrth dorri'r cerrynt; Defnyddir mecanwaith gweithredu i wireddu gweithrediad llaw neu awtomatig y torrwr cylched; Y tripiwr yw'r rhan sy'n sbarduno gweithred y torrwr cylched yn ôl y sefyllfa fai yn y gylched; Defnyddir y gragen i amddiffyn strwythur mewnol y torrwr cylched ac atal ymyrraeth allanol.
