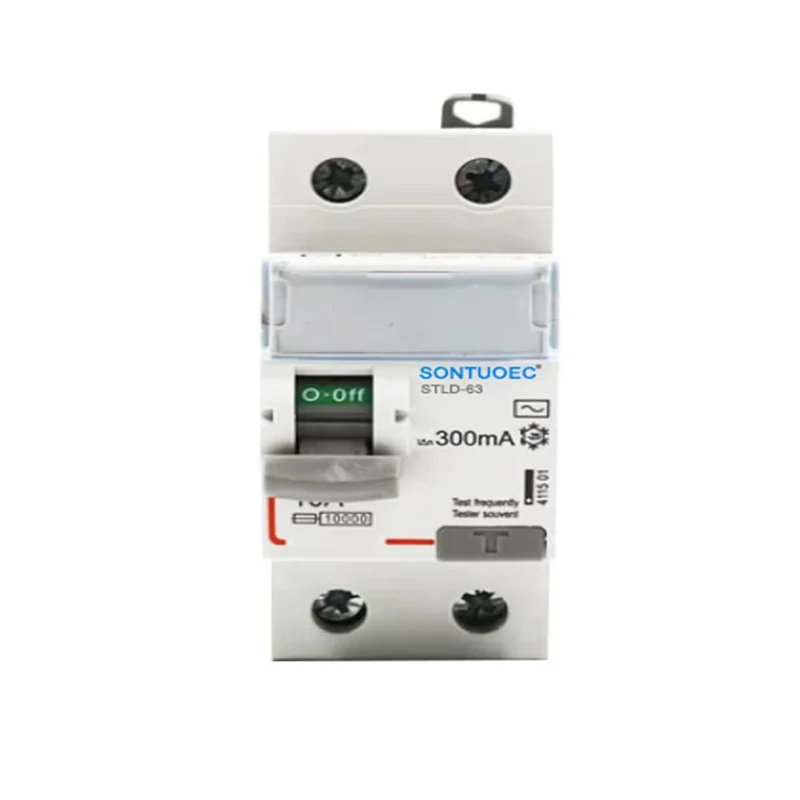

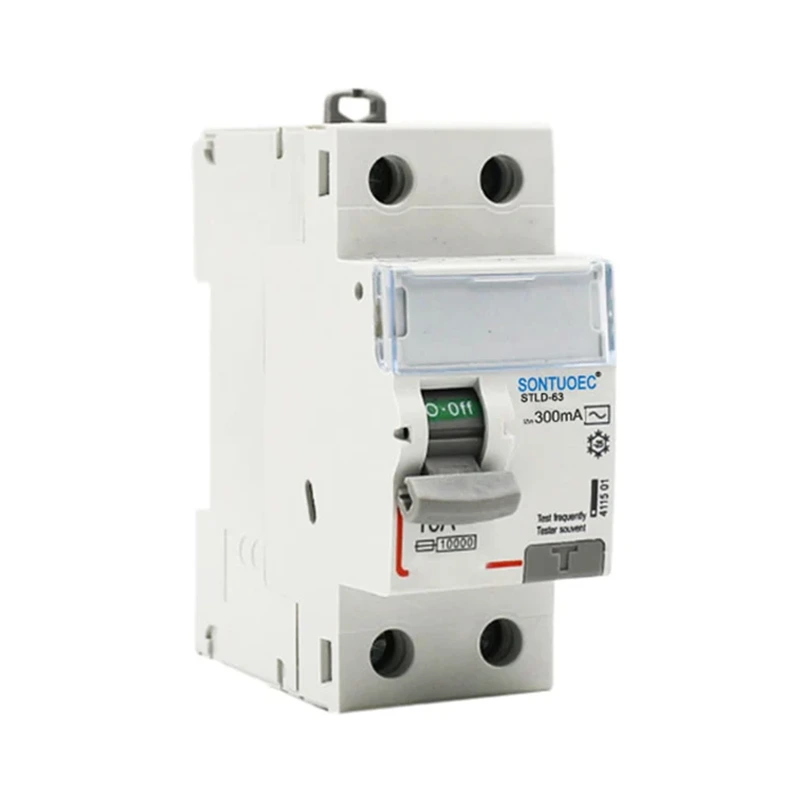

2c 63a/30mA RCD AC Math

Mae egwyddor weithredol y math AC RCD 2c 63A/30MA yn seiliedig ar y newidydd cerrynt gweddilliol. Pan fydd cerrynt anghytbwys (h.y. gollyngiadau) yn digwydd mewn system drydanol, mae'r trawsnewidydd cerrynt gweddilliol yn canfod y cerrynt anghytbwys hwn ac yn cynhyrchu fflwcs magnetig sy'n gymesur â'r cerrynt gollyngiadau. Mae'r fflwcs magnetig hwn yn sbarduno mecanwaith rhyddhau mewnol yr RCD, gan beri i'r RCD dorri'r cyflenwad pŵer i ffwrdd yn gyflym.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Model:	Math electro-magnetig; Math Electronig
Safonol	IEC 61008-1
Nodweddion Cyfredol Gweddilliol:	A, AC

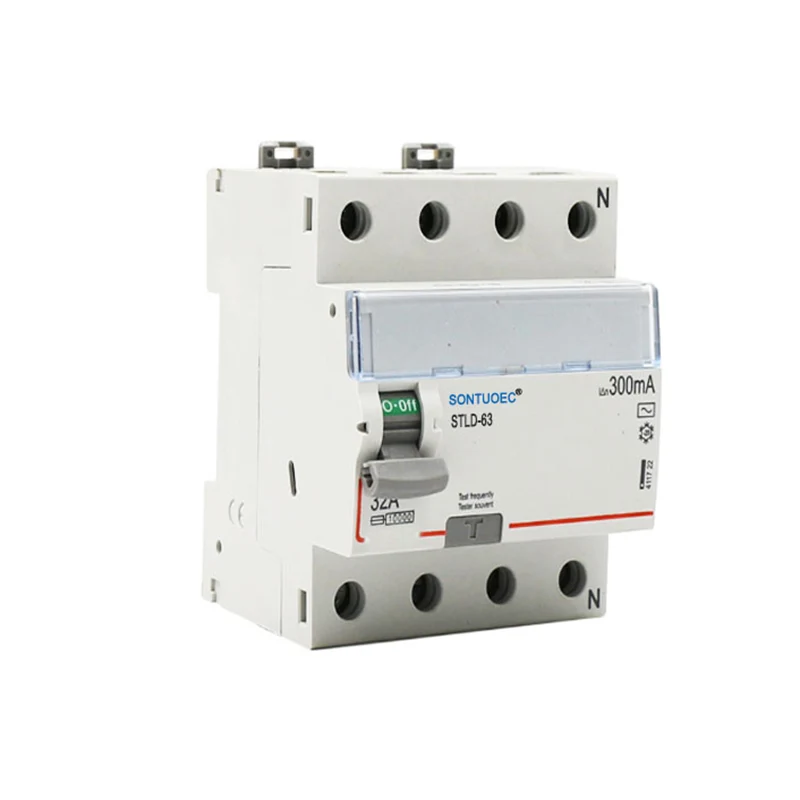

Rhif polyn:	2c, 4c
Cyfredol â sgôr:	16a, 25a, 32a, 40a, 63a;
Foltedd graddedig:	230/400V AC
Amledd graddedig:	50/60Hz
Cerrynt gweithredu gweddilliol â sgôr iΔN:	10ma, 30ma, 100ma, 300mA, 500mA
Cerrynt gweddilliol â sgôr i ΔNO:	≤0.5iΔn
Cerrynt cylched byr amodol graddedig Inc:	6000A
Cylched fer weddilliol amodol graddedig IΔC cyfredol:	6000A
Hyd baglu:	Tipio ar unwaith≤0.1sec
Tipio gweddilliol Ystod gyfredol:	0.5iΔn ~ iΔN
Dygnwch electro-fecanyddol:	4000 cylch
Torque cau:	2.0nm
Terfynell Cysylltiad:	Terfynell piler terfynell sgriw gyda chlamp

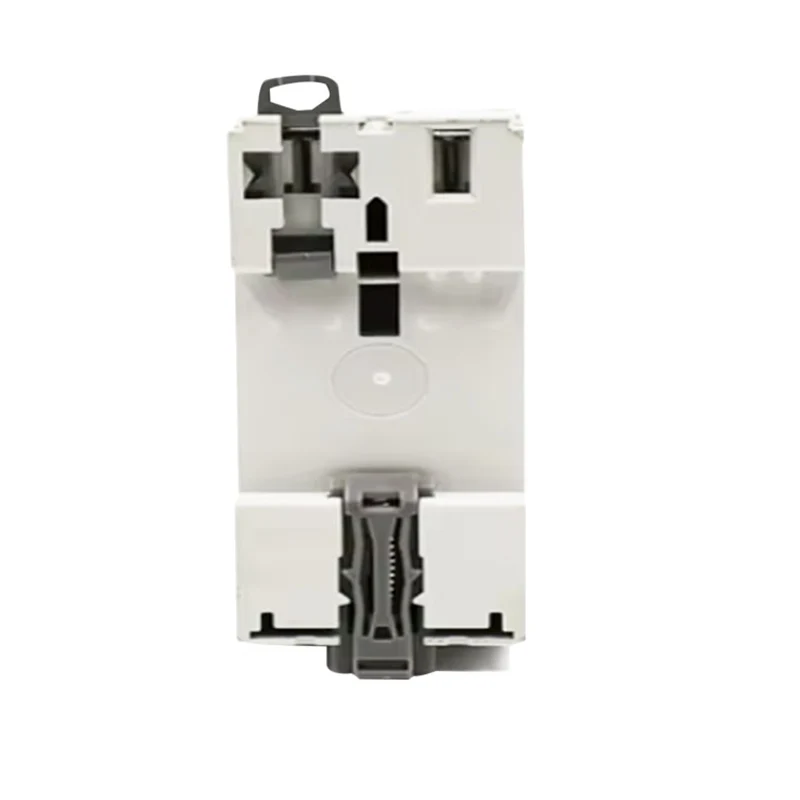

Gosod:	Mowntio rheilffordd din 35mm

Cysyniad Sylfaenol

 2c: Yn nodi bod y RCD hwn (dyfais gyfredol gweddilliol) yn switsh deubegwn, h.y., gall reoli dwy linell ar yr un pryd. Defnyddir y dyluniad hwn fel arfer lle mae angen torri llinellau cyfnod a sero i ffwrdd ar yr un pryd i sicrhau y gellir torri'r gylched i ffwrdd yn llwyr os bydd nam yn gollwng neu fai, gan atal damweiniau diogelwch fel electrocution neu danau trydanol.

 63a: Yn nodi bod yr RCD yn cael ei raddio yn 63 amp. Y cerrynt sydd â sgôr yw'r gwerth cerrynt uchaf y gall yr RCD ei gario'n barhaus heb achosi gorgynhesu na difrodi. Mewn cymwysiadau ymarferol, dylid dewis y cerrynt sgôr priodol yn ôl llwyth y system drydanol.

 30mA: Yn nodi bod cerrynt gweithredu gollwng yr RCD hwn yn 30 Ma. Y cerrynt gweithredu gollyngiadau yw'r isafswm gwerth cyfredol y mae'r RCD yn canfod cerrynt gollyngiadau ac yn sbarduno gweithred. Pan fydd y cerrynt gollyngiadau yn y system drydanol yn fwy na'r gwerth hwn, bydd yr RCD yn torri'r cyflenwad pŵer i ffwrdd yn gyflym i amddiffyn diogelwch personol ac yn atal damweiniau fel tanau trydanol.

 RCD: Mae'r ddyfais gerrynt gweddilliol yn ddyfais diogelwch trydanol a ddefnyddir i ganfod cerrynt gweddilliol (h.y. cerrynt gollyngiadau) mewn system drydanol a thorri'r cyflenwad pŵer i ffwrdd. Fe'i defnyddir yn helaeth mewn amrywiol systemau trydanol foltedd isel i ddarparu amddiffyniad cynhwysfawr ar gyfer offer trydanol a phersonél.

 Math AC: Yn nodi bod yr RCD hwn yn addas ar gyfer systemau cerrynt eiledol (AC). Mae cerrynt eiledol (AC) yn ffordd gyffredin o drosglwyddo trydan ac fe'i nodweddir gan newidiadau cyfnodol i gyfeiriad foltedd a cherrynt o'i gymharu â cherrynt uniongyrchol (DC). Felly, wrth ddewis RCD, dylid dewis y model priodol yn seiliedig ar y math o system drydanol (AC neu DC).

1.Provide Amddiffyn rhag Nam y Ddaear/Cerrynt Gollyngiadau a Swyddogaeth Ynysu

2.high cerrynt cylched byr yn gwrthsefyll capasiti

3. yn gymwys i gysylltiad bar bws terfynol a phin/fforc

4. Yn meddu ar derfynellau cysylltiad a ddiogelir gan bys

5. Datgysylltwch y gylched yn awdurdodedig pan fydd cerrynt nam y Ddaear/gollyngiadau yn digwydd ac yn fwy na'r sensitifrwydd sydd â sgôr

6.indEdentent o gyflenwad pŵer a foltedd llinell, ac yn rhydd o ymyrraeth allanol, amrywiad foltedd. ---------- Gwifren Cysylltiad Maint Mawr (cebl cysylltiad 35mm)

2P 63A/30mA RCD AC Type
