Model RCCB B Torri cylched cyfredol gweddilliol

Model RCCB B Mae Breaker Cylchdaith Cerrynt Gweddilliol yn amddiffyn os bydd cerrynt nam contunus ar rwydweithiau tri cham. Fel rheol fe'i defnyddir ym maes yr orsaf ailwefru, cyfarpar meddygol ac offerynnau, rheolwyr a gyriannau cyflymder amrywiol, taliadau cytew ac gwrthdroyddion (DC) ... DC) ... STID-B yn cydymffurfio â IC/EN618.

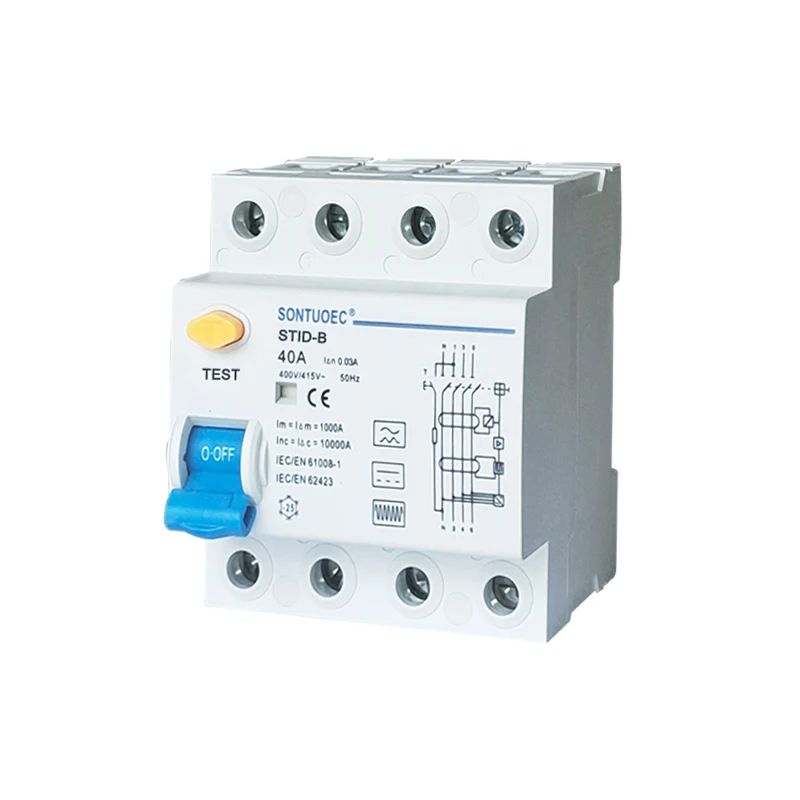

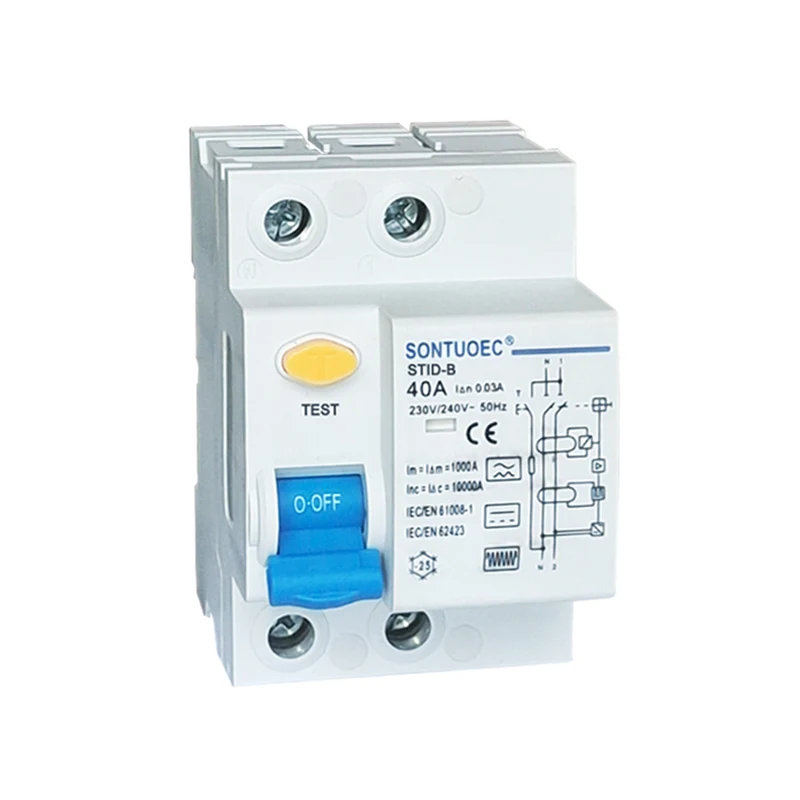

Model:STID-B

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Nhrydanol Nodwedd	Safonol		IEC/EN62423 & IEC/EN61008-1
	Math (ffurf ton y Gollyngiadau Ddaear wedi'i synhwyro)		B
	Graddio cerrynt yn	A	25,40,63
	Bolion	P	1p+n, 3p+n
	Foltedd graddedig ue	V	IP+N: 230/240V; 3P+N: 400/415V
	Sensitifrwydd graddedig i n	A	0.03,0.1,0.3
	UI foltedd inswleiddio	V	500
	Gwneud gweddilliol a graddio a	A	500 (yn = 25a/40a)
	capasiti torri i m	A	630 (yn = 63a)
	Cerrynt cylched byr i c	A	10000
	Ffiws scpd	A	10000
	Amser egwyl o dan i n	s	≤0.1
	Amledd graddedig	Hz	50
	Ysgogiad wedi'i raddio yn gwrthsefyll foltedd (1.2/5.0) uimp	V	4000
Mecanicai nodweddion	Foltedd prawf dielectrig yn Ind. Fred. am 1 munud	kv	2.5
	Gradd llygredd		2
	Bywyd Trydanol		2000
	Iife mecanicai		10000
	Dangosydd Cyfredol Diffyg		Ie
	Gradd amddiffyn		IP20
	Tymheredd amgylchynol (gyda chyfartaledd dyddiol 35)	ºC	-40 ~+55ºC
	Tymheredd Storio	ºC	-40 ~+70ºC

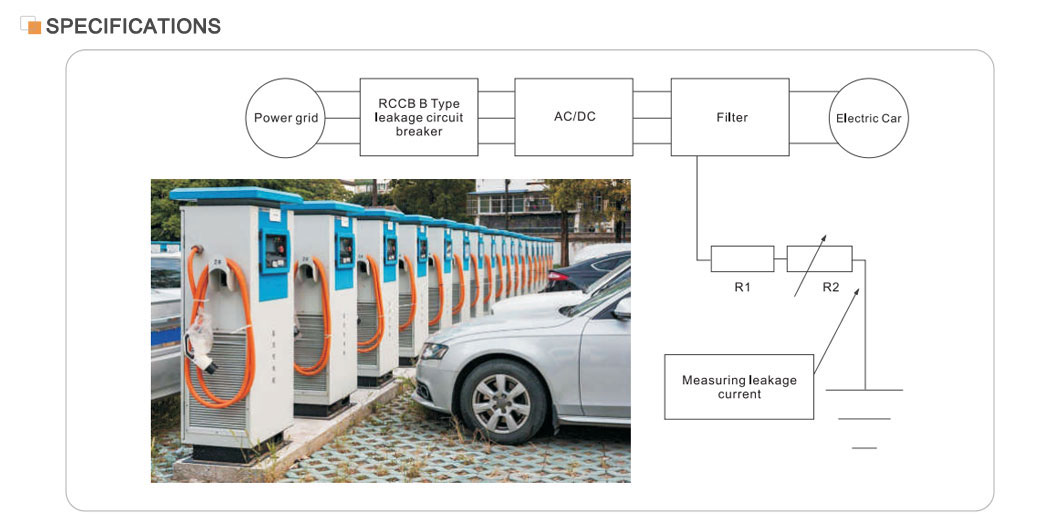

Model Stid-B RCCB B Mae torrwr cylched cyfredol gweddilliol yn addas ar gyfer math A ac mae hefyd yn addas ar gyfer llyfnhau ceryntau gweddilliol DC, ceryntau gweddilliol DC a all ddeillio o gylchedau unioni a cheryntau gweddilliol AC amledd uchel. Mae'n darparu amddiffyniad os bydd ceryntau namau parhaus mewn rhwydweithiau tri cham. Defnyddir Stid-B yn gyffredin ym meysydd gorsafoedd gwefru, offer meddygol ac offerynnau, rheolwyr a gyriannau cyflymder amrywiol, gwefrwyr batri ac gwrthdroyddion (DC). Mae Stid-B yn cydymffurfio â safonau IEC/EN61008 ac IEC/EN62423.

Prif nodweddion

Cerrynt wedi'i raddio: 40a, sy'n addas ar gyfer systemau trydanol cerrynt mwy.

Diogelu Gollyngiadau: Gyda sensitifrwydd a chywirdeb uchel, gall ganfod y cerrynt gollyngiadau a thorri'r cyflenwad pŵer i ffwrdd mewn cyfnod byr iawn.

Perfformiad Diogelwch: Yn cydymffurfio â safonau rhyngwladol fel IEC/EN61008.1 a GB16916.1, gan sicrhau diogelwch a dibynadwyedd y cynnyrch.

Cwmpas y Cais: Fe'i defnyddir yn helaeth mewn adeiladau diwydiannol, masnachol, uchel a sifil i ddarparu amddiffyniad cynhwysfawr i'r system drydanol.

Egwyddor gweithredu

Model RCCB B Mae torrwr cylched cyfredol gweddilliol yn seiliedig ar y newidydd cyfredol dilyniant sero. Mae pob cam dargludo yn mynd trwy newidydd cerrynt dilyniant sero, y mae ei ochr eilaidd wedi'i chysylltu â gosodiad electromagnetig. O dan amodau arferol, mae swm fector y ceryntau cyfnod trwy'r newidydd cerrynt dilyniant sero yn sero, felly mae'r fflwcs trwy'r newidydd yn sero, mae'r foltedd allbwn eilaidd hefyd yn sero, ac ni fydd y torrwr cylched yn gweithredu. Fodd bynnag, unwaith y bydd y cerrynt gollyngiadau yn cynyddu ac yn gyrru'r foltedd allbwn ochr eilaidd i dyfu i lefel benodol, mae'r datganiad electromagnetig yn actifadu, gan yrru'r mecanwaith gweithredu i weithredu a datgysylltu'r cysylltiadau sy'n gysylltiedig â'r cyflenwad pŵer, a thrwy hynny wireddu amddiffyniad gollyngiadau.

Dewis a gosod

Dewis: Wrth ddewis RCCB, dylid ystyried paramedrau fel y foltedd sydd â sgôr, cerrynt sydd â sgôr, cerrynt gweithredu gollyngiadau ac amser gweithredu'r system drydanol. Mae hefyd yn angenrheidiol dewis RCCB addas yn ôl y math o amddiffyniad sy'n ofynnol (e.e. amddiffyniad cyswllt uniongyrchol neu amddiffyniad cyswllt anuniongyrchol).

Gosod: Dylai'r RCCB gael ei osod ar ben sy'n dod i mewn i'r system drydanol neu ar linell gangen i sicrhau amddiffyniad llawn i'r system drydanol gyfan neu linell gangen benodol. Yn ystod y gosodiad, dylid arsylwi safonau a chodau perthnasol yn llym i sicrhau cysylltiad cywir a gweithrediad dibynadwy'r RCCB.
