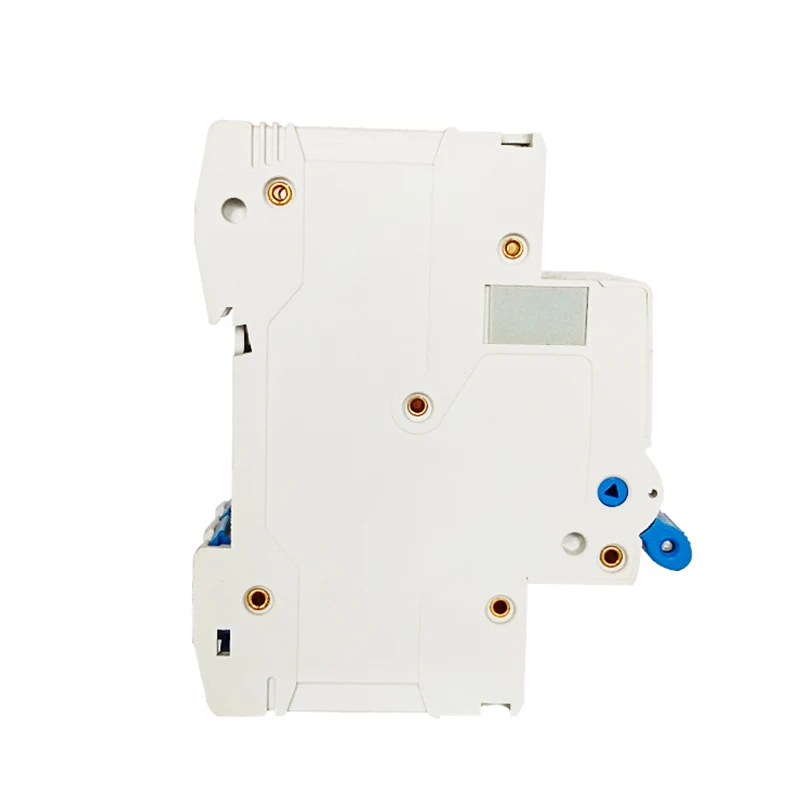

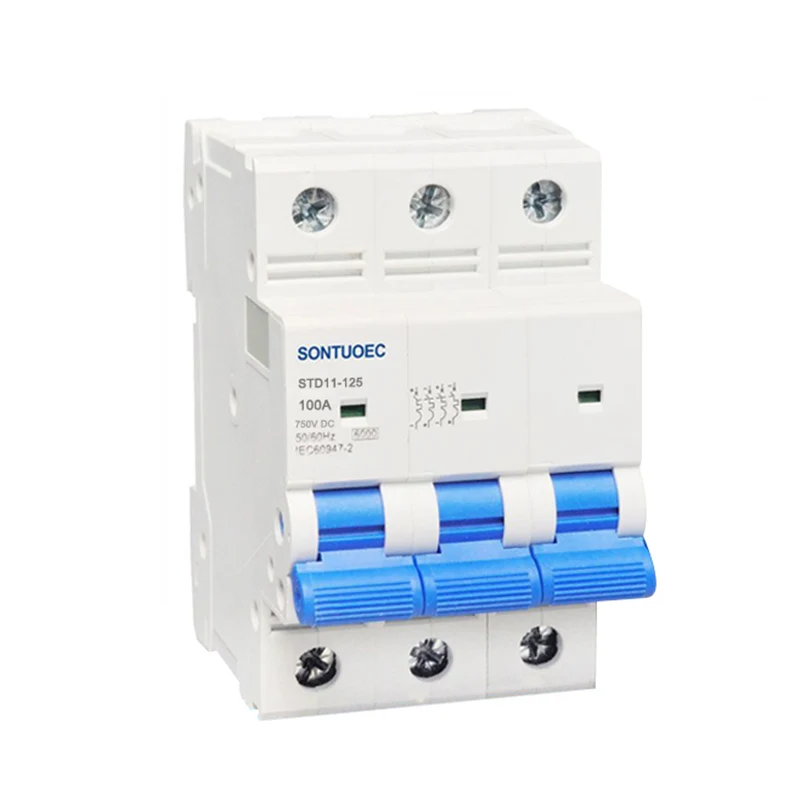

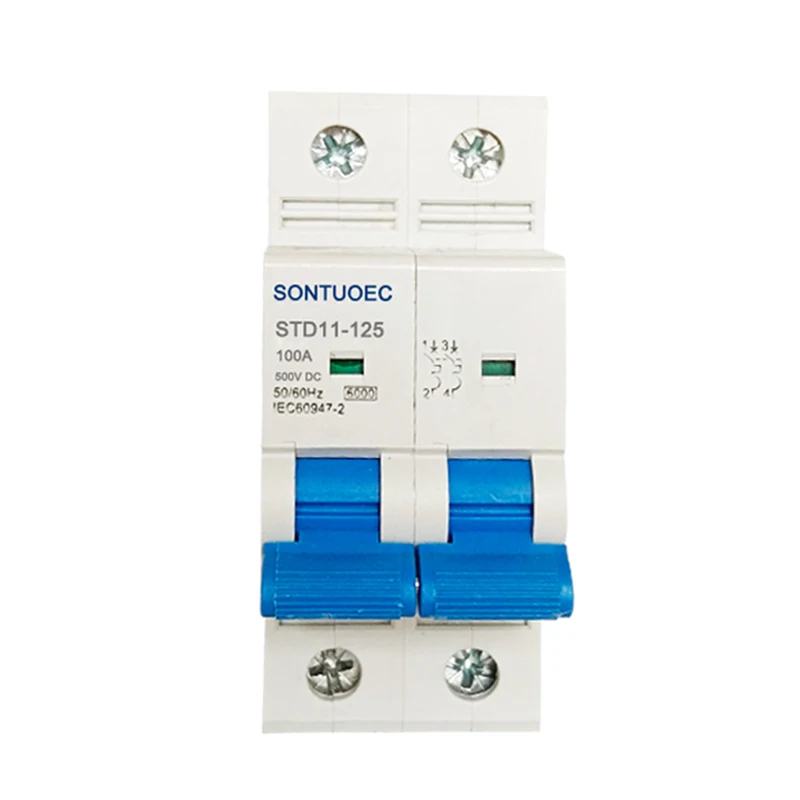

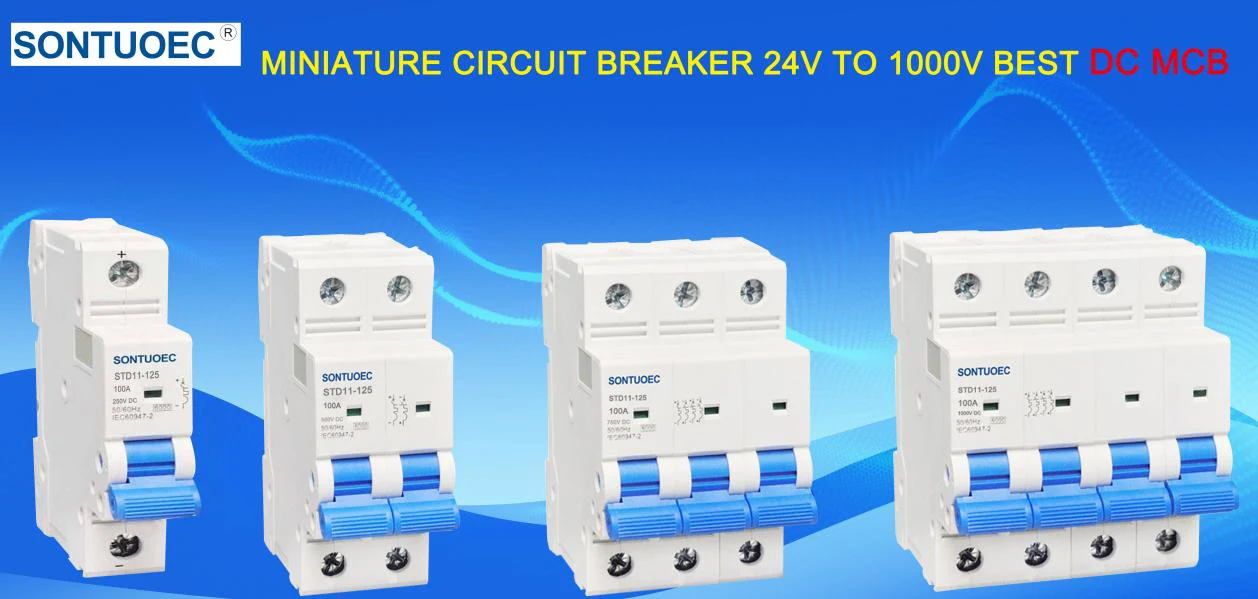

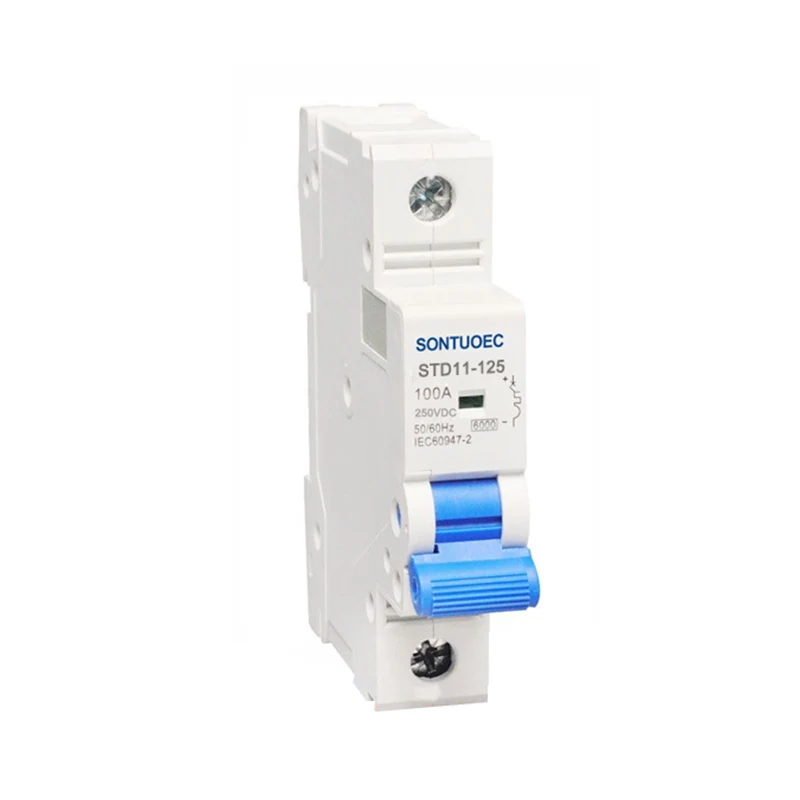

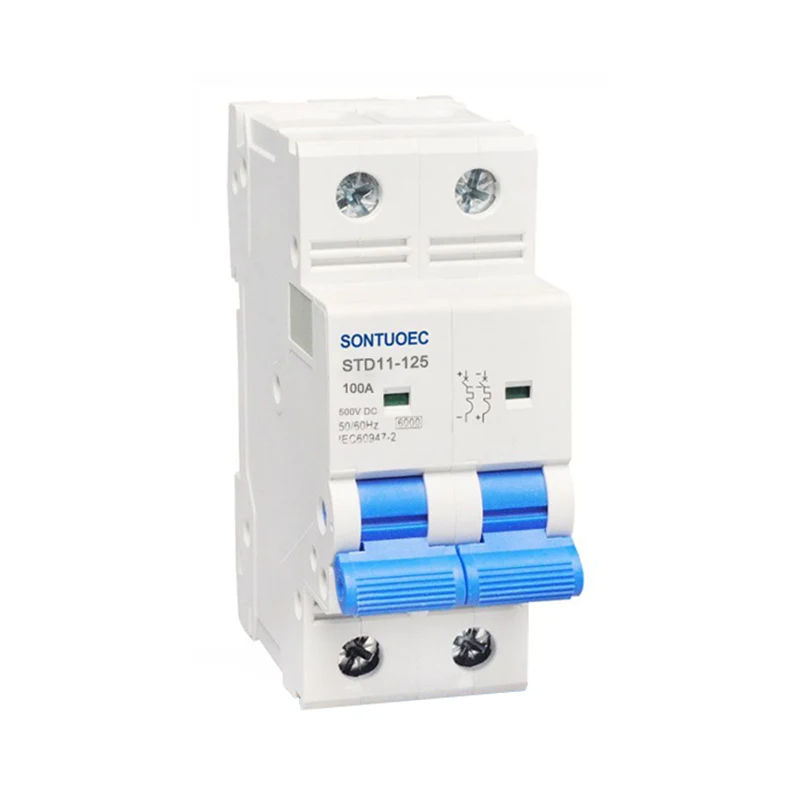

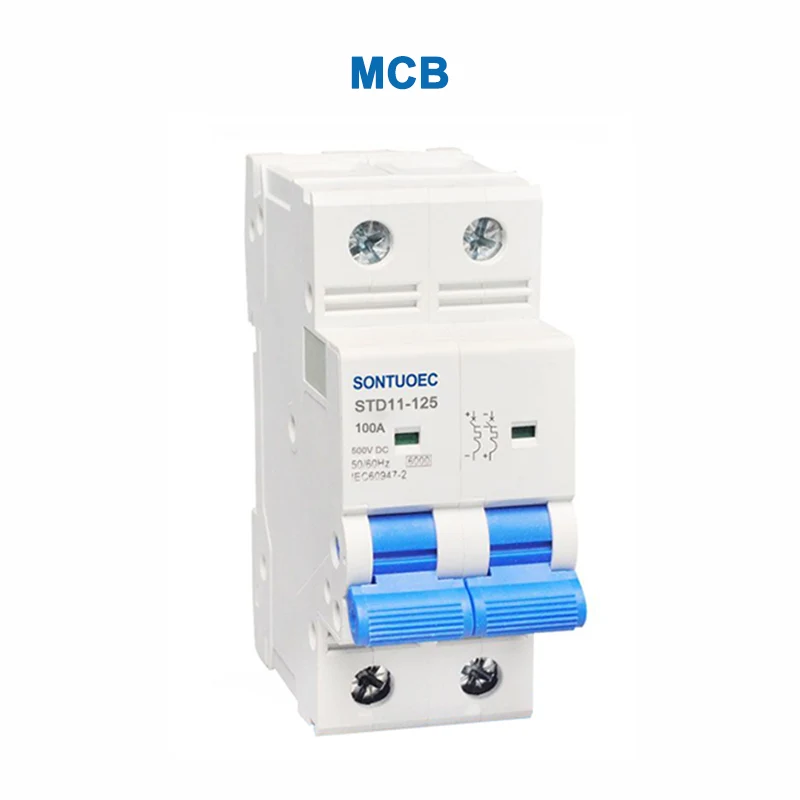

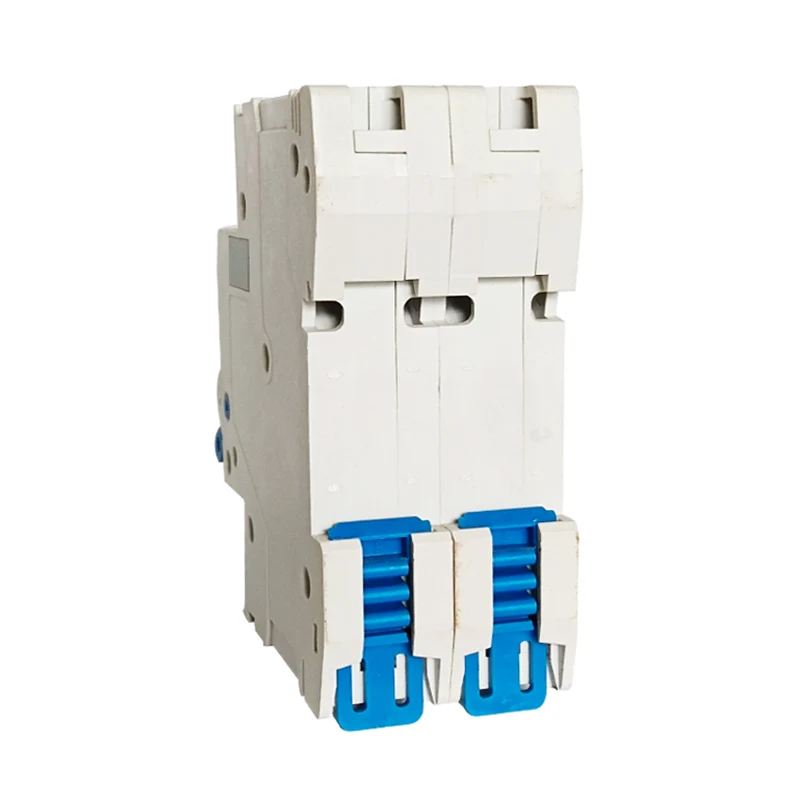

Mae Torri Cylchdaith Miniatur DC MCB yn switsh trydanol sydd wedi'i gynllunio'n arbennig ar gyfer gweithrediad awtomatig mewn cylchedau DC. Ei brif swyddogaeth yw amddiffyn dyfeisiau awtomatig rhag gorlwytho, cylchedau byr, a pheryglon namau eraill, a sicrhau diogelwch y system bŵer gyfan. Pan fydd y cerrynt sy'n llifo trwy'r gylched yn fwy na sgôr y DC MCB, neu pan ganfyddir cerrynt gollyngiadau yn y gylched, bydd y DC MCB yn datgysylltu'r gylched yn awtomatig, gan atal y gylched rhag cael ei difrodi oherwydd gorlwytho, cylched fer, neu ollyngiadau.
Fodelith |
Std11-125 |
Safonol |
IEC60898-1 |
Pholyn |
1c, 2c, 3c, 4c |
Cromlin baglu |
B, c, d |
Capasiti cylched byr wedi'i raddio (ICN) |
3ka, 4.5ka, 6ka |
Graddedig Cerrynt (yn) |
1,2,4,6,10,16,20,25,32,40,50,63,80,100,125a |
Foltedd Graddedig (UE) |
DC 24,48,120,250,500,750,1000 |
Datganiadau magnetig |
B Cromlin: rhwng 3in a 5 yn C Cromlin: rhwng 5in a 10in D Cromlin: rhwng 10in a 14in |
Dygnwch electro-fecanyddol |
dros 6000 o gylchoedd |
Egwyddor gweithredu
Mae egwyddor weithredol torrwr cylched bach DC MCB yn seiliedig ar effeithiau thermol ac electromagnetig cerrynt trydan. Pan fydd gor -gefn parhaus yn llifo trwy MCB DC, mae ei bimetal mewnol yn cael ei gynhesu a'i gwyro trwy blygu, sy'n rhyddhau'r glicied fecanyddol ac yn torri oddi ar y gylched. Yn ogystal, yn achos cylched fer, mae'r cynnydd sydyn yn y cerrynt yn achosi i'r plymiwr sy'n gysylltiedig â coil ymosodwr y DC MCB neu solenoid ddisodli electromecanyddol, sy'n sbarduno'r mecanwaith taith i dorri'r gylched i ffwrdd.
System Diffodd a Chyfyngu Cyfredol Arc Arbennig: Mae DC MCB yn mabwysiadu system ddiffodd a chyfyngu cyfredol arc arbennig, sy'n gallu torri cerrynt namau system ddosbarthu DC yn gyflym ac atal cynhyrchu a lledaenu ARC.
Sensitifrwydd uchel ac ymateb cyflym: Gall DC MCB ganfod ceryntau gollyngiadau bach a thorri'r gylched i ffwrdd mewn cyfnod byr iawn, gan ddarparu amddiffyniad ar unwaith.
Ailddefnyddio: Yn wahanol i ffiwsiau confensiynol, gellir ailosod y DC MCB â llaw neu'n awtomatig ar ôl taith, gan ddileu'r angen am ailosod.
Graddfeydd cyfredol lluosog ar gael: Mae DC MCBs ar gael mewn amrywiaeth o wahanol fanylebau ardrethu cyfredol.
Heb Bolareiddio a Polareiddio: Mae DC MCBS ar y farchnad yn cael eu categoreiddio'n bennaf yn polariaidd a heb bolareiddio. Mae angen i DC MCBs polariaidd roi sylw arbennig i gyfeiriad y cerrynt wrth gysylltu, tra gall MCBs DC nad yw'n polareiddio ddarparu diogelwch diogelwch waeth beth yw cyfeiriad y llif cyfredol.
Defnyddir MCBS DC yn helaeth lle mae angen amddiffyn pŵer DC, megis canolfannau data, systemau cynhyrchu pŵer ffotofoltäig, systemau storio ynni, a phentyrrau gwefru. Yn enwedig yn y farchnad storio ynni, lle mae cyfeiriad y cerrynt yn aml yn gyfeiriadol (modd gwefru/gollwng), mae angen defnyddio MCBs DC heb bolareiddio.
