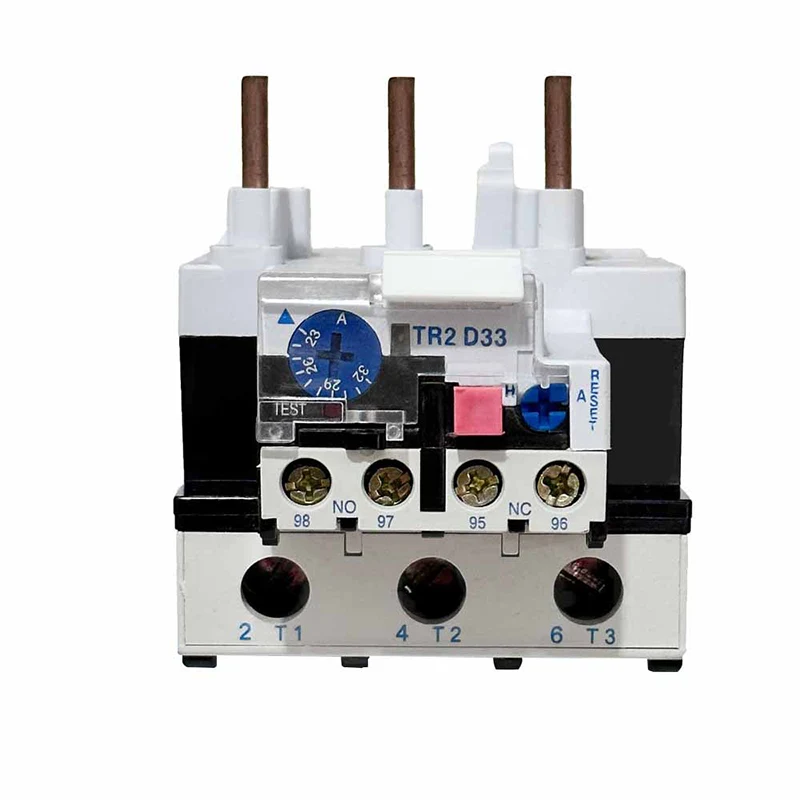

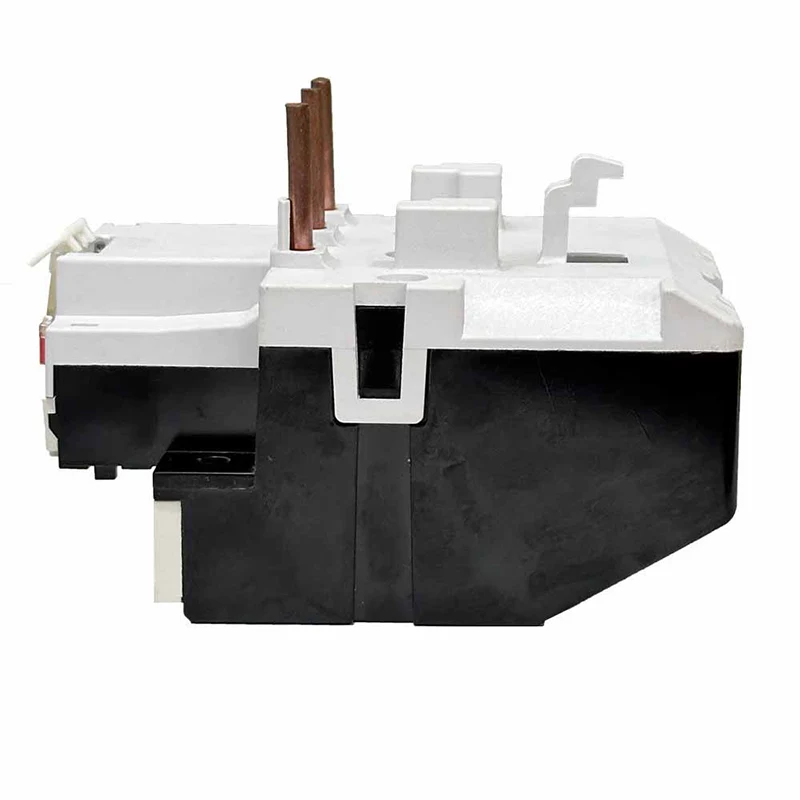

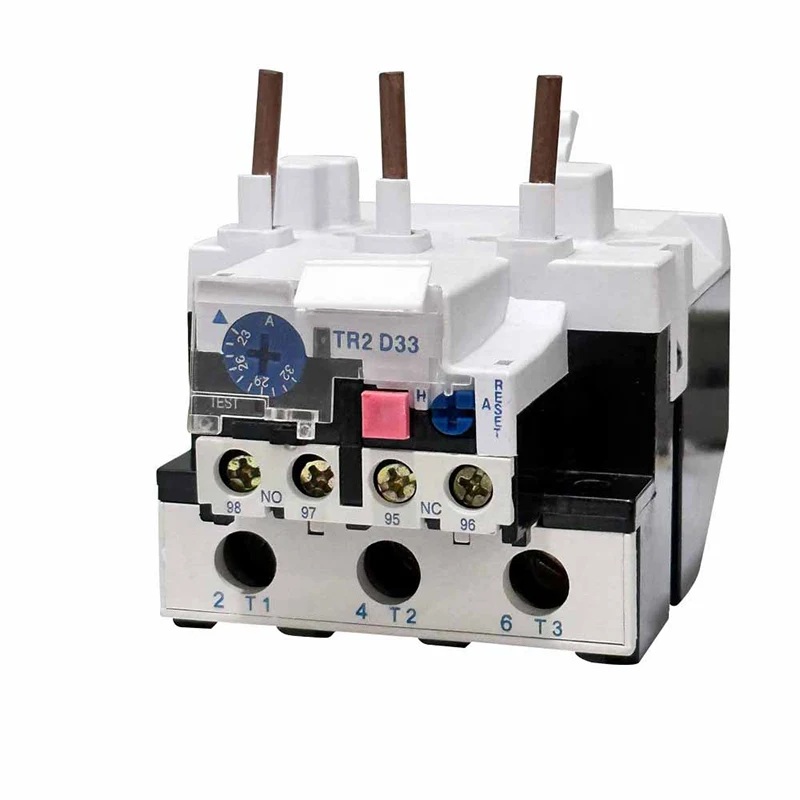

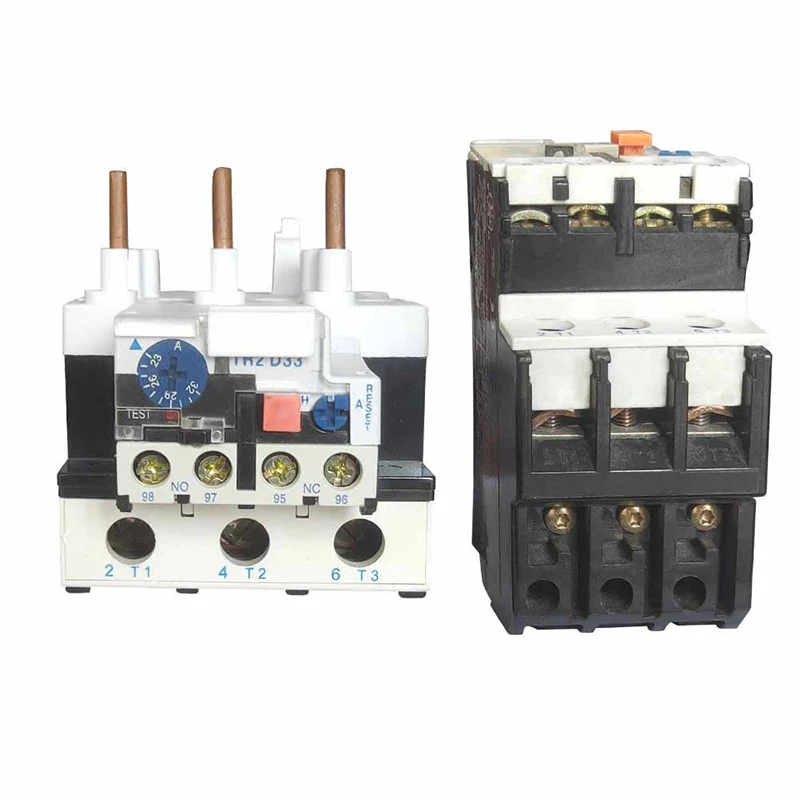

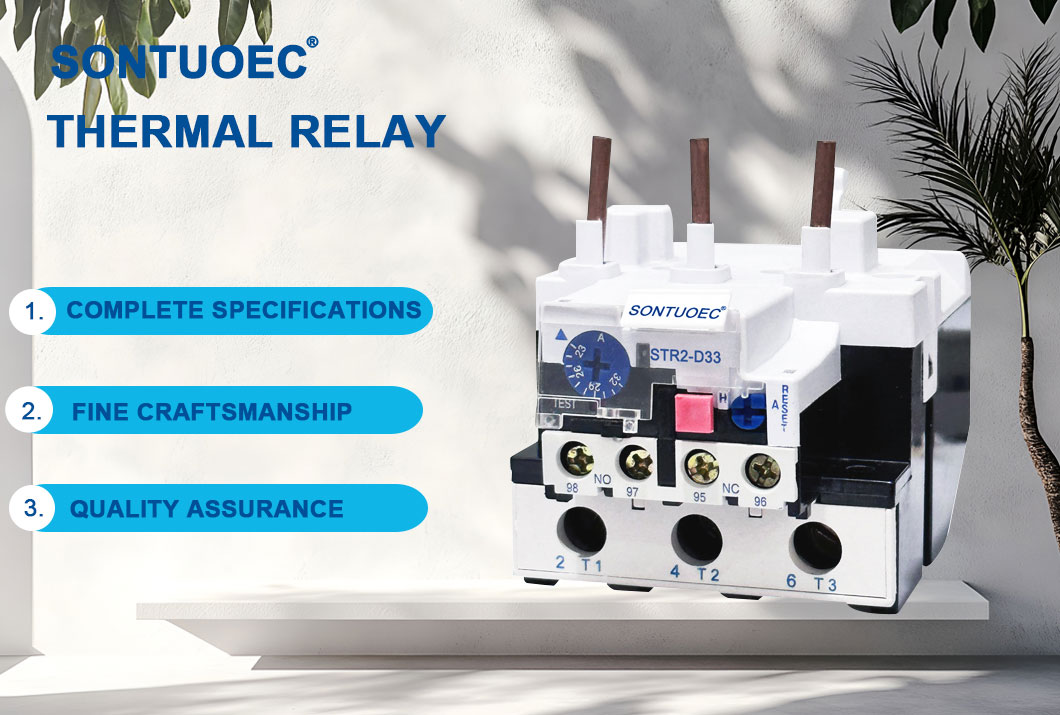

Ras gyfnewid gorlwytho thermol str2-d33

Mae trosglwyddiadau gorlwytho thermol Str2-D33 yn gweithio ar egwyddor effaith thermol cerrynt trydan. Pan fydd modur yn cael ei orlwytho, mae ei gyfredol yn cynyddu, gan achosi'r elfen wresogi y tu mewn i'r ras gyfnewid gorlwytho thermol i gynhesu. Mae'r gwres hwn yn cael ei drosglwyddo i'r bimetal, sydd wedi'i wneud o ddau fetel gyda chyfernodau gwahanol o ehangu thermol, felly mae'n plygu wrth ei gynhesu. Pan fydd y plygu yn cyrraedd pwynt penodol, mae'n sbarduno dyfais fecanyddol, fel arfer cyswllt, sy'n datgysylltu'r cyflenwad pŵer i'r modur, gan ei amddiffyn rhag difrod.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Manylebau:

Nghynnyrch Alwai	Ras gyfnewid gorlwytho thermol
Fodelith	ST2-D33
Materol	Cydrannau plastig, electronig
Thermol Nghyswllt	1NO+1NC
Thermol Cerrynt ail -gyfnewidiol	23a-93a	Pls yn nodi'r cerrynt hystod
Str2-93	Ystod gyfredol addasadwy (a) Ystod gosod	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Amledd	660V
Dosbarth baglu	50/60Hz
Lliwiff	Fel y dangosir llun

Prif baramedrau technegol

Fodelith	Cyfredol â sgôr	Na.	Ystod Gosod (a)	Ar gyfer cysylltydd
Str2-25	25	1301	0.1 ～ 0.12 ～ 0.14 ～ 0.16	Str2-9 ～ 32
		1302	0.16 ～ 0.19 ～ 0.22 ～ 0.25
		1303	0.25 ～ 0.3 ～ 0.35 ～ 0.4
		1304	0.4 ～ 0.05 ～ 0.63
		1305	0.63 ～ 0.8 ～ 0.9 ～ 1
		1306	1 ～ 1.2 ～ 1.4 ～ 1.6
		1307	1.6 ～ 1.9 ～ 2.2 ～ 2.5	Str2-12 ～ 32
		1308	2.5 ～ 3 ～ 3.5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5.5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	STR2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	STR2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Prif swyddogaethau

Amddiffyn gorlwytho: Pan fydd llwyth y modur yn fwy na'i werth graddedig, bydd y ras gyfnewid gorlwytho thermol yn torri'r cyflenwad pŵer i ffwrdd i atal y modur rhag gorboethi a difrodi.

Amddiffyniad gorboethi: Os yw'r modur yn gorboethi am ryw reswm (e.e. tymheredd amgylchynol uchel neu afradu gwres gwael), bydd y ras gyfnewid gorlwytho thermol hefyd yn torri'r cyflenwad pŵer i ffwrdd.

Swyddogaeth Arwyddo: Mae gan lawer o rasys cyfnewid gorlwytho thermol swyddogaeth arwydd, sy'n signalau neu'n newid y statws pan fydd y modur yn cael ei orlwytho neu ei orboethi, fel y gall y gweithredwr ddod o hyd i fesurau a chymryd mesurau mewn pryd.

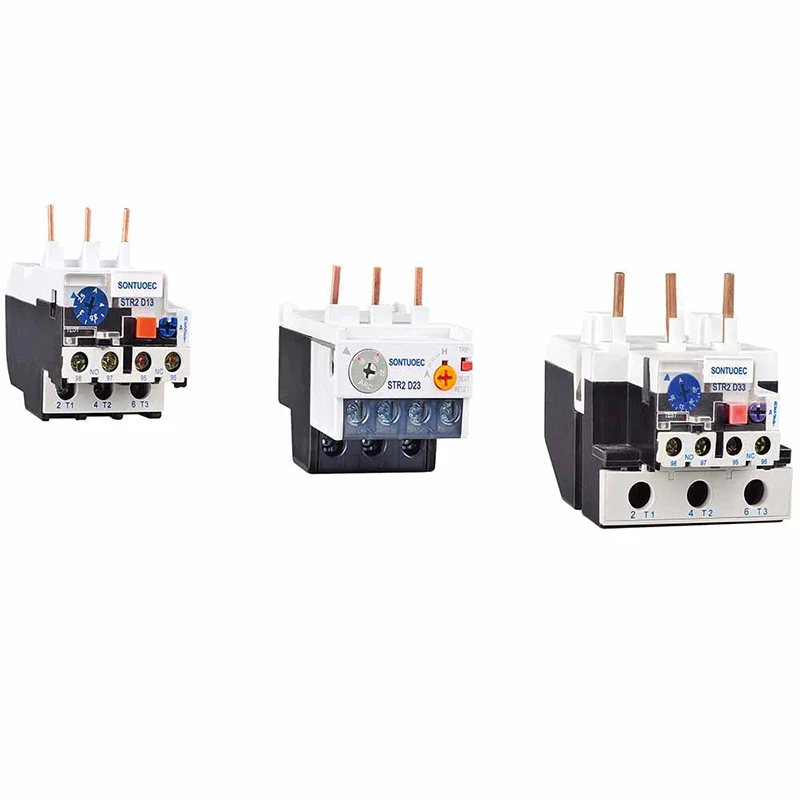

Gellir defnyddio cyfres Relay Auto Relay STR2-D o ras gyfnewid gorlwytho thermol yn y gylched o 50/60 Hz, foltedd inswleiddio graddedig 660 V, graddio cyfredol 0.1-93a cyfredol am amddiffyn y toriad cam pan fydd y modur trydan yn orlwytho, mae gan y ras gyfnewid wahanol fecanwaith a gellir plygu iawndal tymheredd yn y Nine Cysylltiad yn y nyth yn y nyth, y cysylltiad sy'n cael ei blygu yn ST1, y nyth yn cael ei blygu yn y nyth, y Nine CYSYLLTREIO AC CYSYLLTREIO ST1 Y GWEITHREDU YN Y GWEITHREDU ST1 GWEITHREDOL AC CYSYLLTREIO AC GWEITHREDOL AC CYFRESTION ST IEC 60947-1.

Senarios cais

Defnyddir trosglwyddiadau gorlwytho thermol yn helaeth mewn amrywiaeth o amgylcheddau diwydiannol a masnachol, yn enwedig mewn offer sy'n gofyn am yriannau modur trydan. Er enghraifft, fe'u defnyddir mewn pympiau, cywasgwyr, cefnogwyr, cludwyr, ac amrywiaeth o offer mecanyddol eraill i sicrhau y gellir cau offer o'r fath yn ddiogel pe bai gorlwytho neu orboethi amod.

Dewis a gosod

Wrth ddewis ras gyfnewid gorlwytho thermol, mae angen ystyried ffactorau fel sgôr pŵer y modur, amgylchedd gweithredu a nodweddion llwyth. Mae hefyd yn angenrheidiol sicrhau bod cerrynt sydd â sgôr y ras gyfnewid gorlwytho thermol yn cyd -fynd â cherrynt graddedig y modur a bod ganddo nodweddion gorlwytho a gorboethi priodol.

Wrth osod ras gyfnewid gorlwytho thermol, mae angen i chi ddilyn canllawiau'r gwneuthurwr a sicrhau ei fod wedi'i gysylltu'n iawn â chylchedau pŵer a rheolaeth y modur. Yn ogystal, mae angen archwilio a chynnal rasys cyfnewid gorlwytho thermol yn rheolaidd i sicrhau gweithrediad priodol a bywyd gwasanaeth hir.

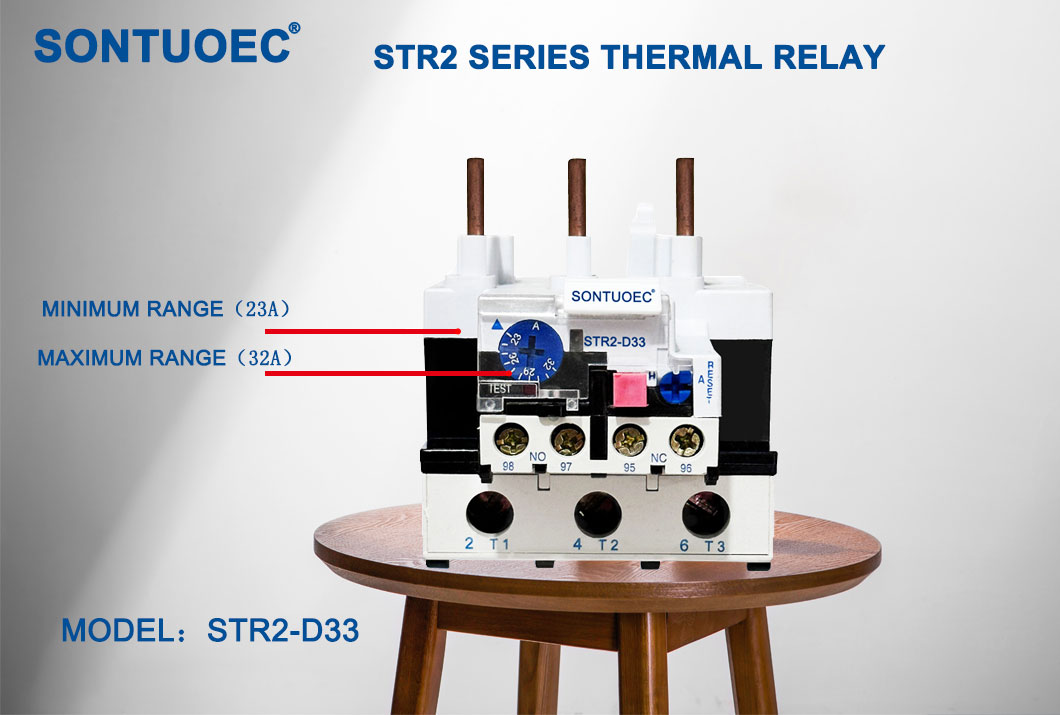

STR2-D33 Thermal Overload Relay
