Cysylltydd Magnetig AC

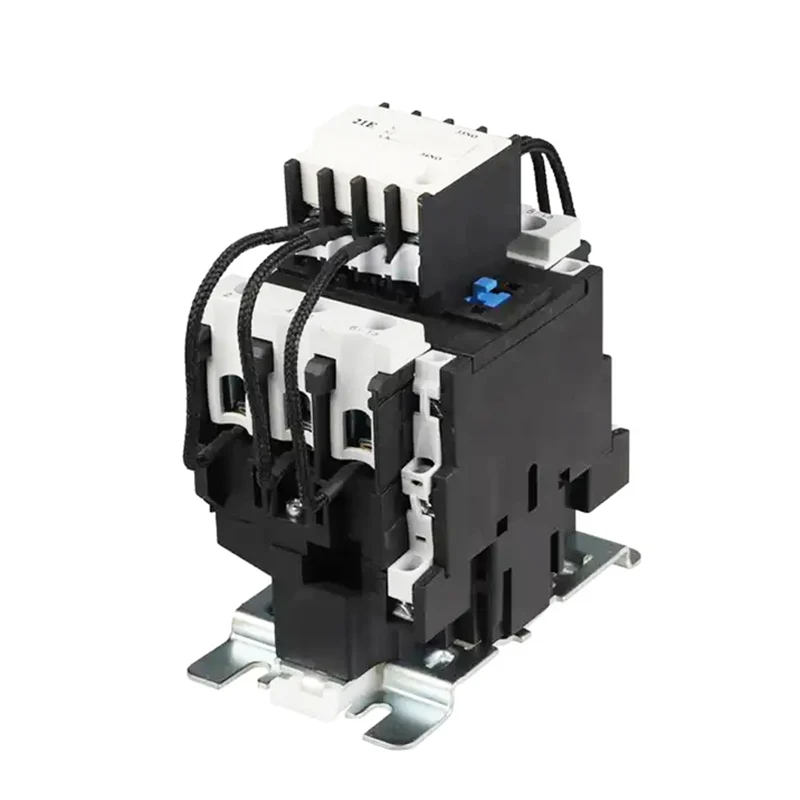

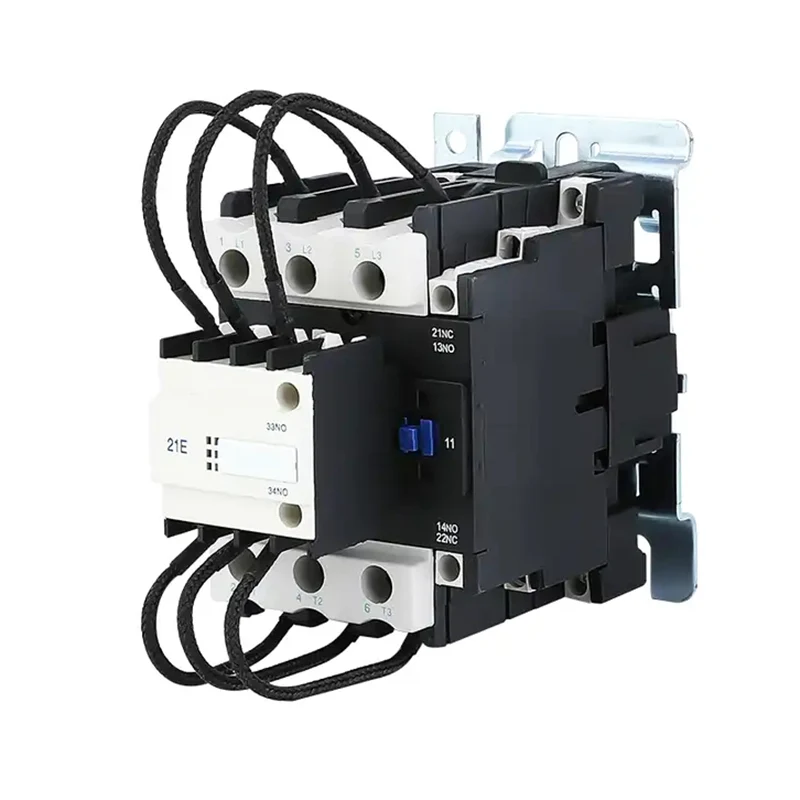

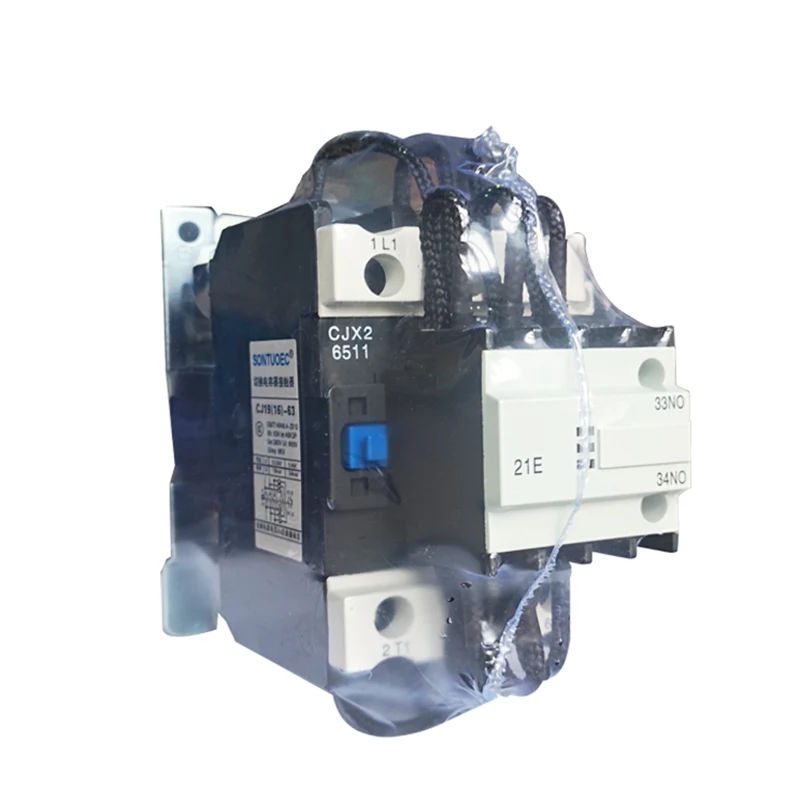

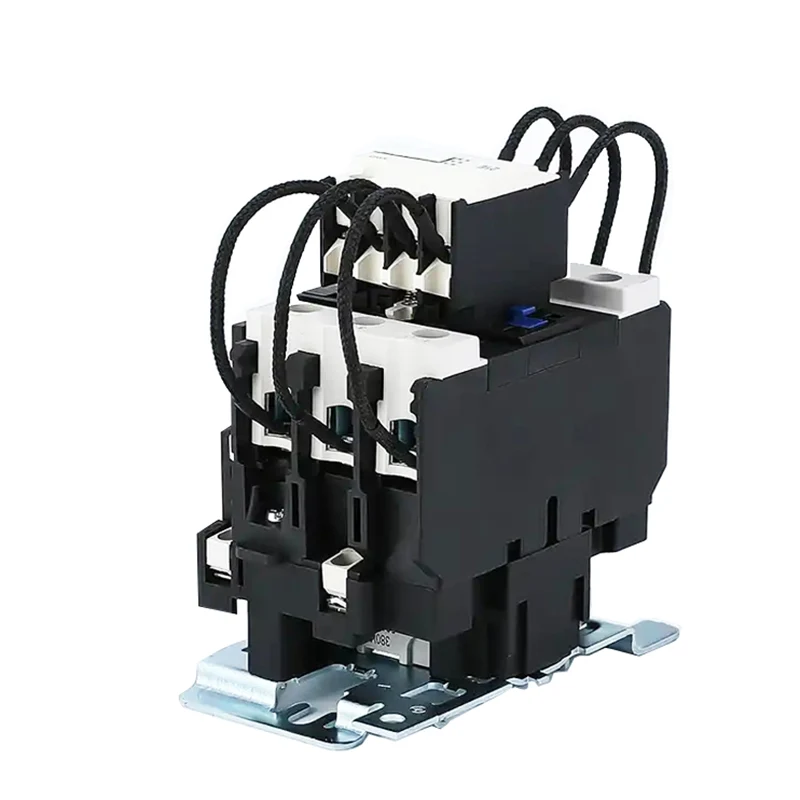

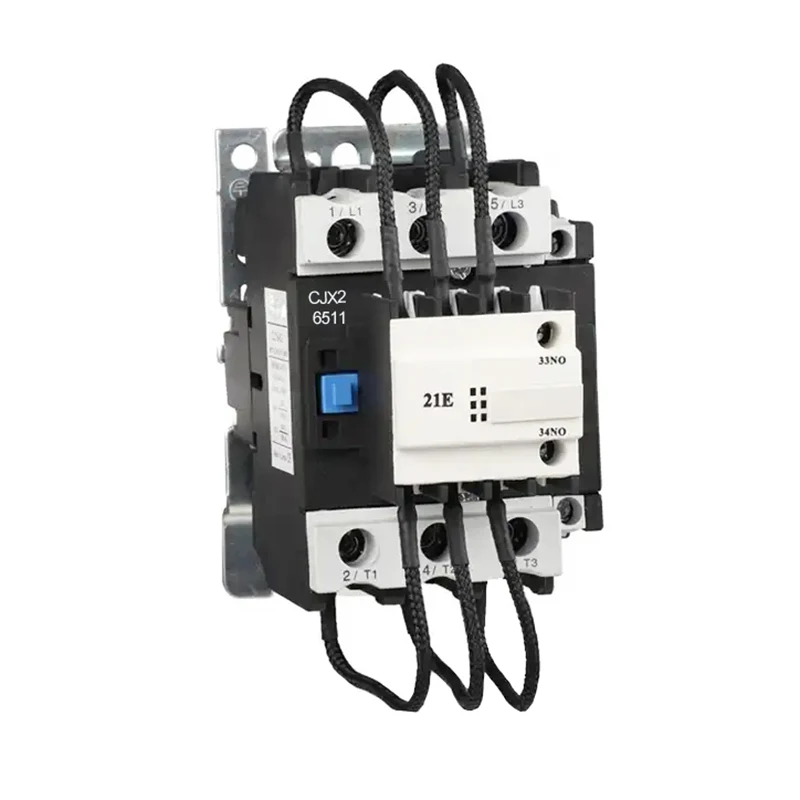

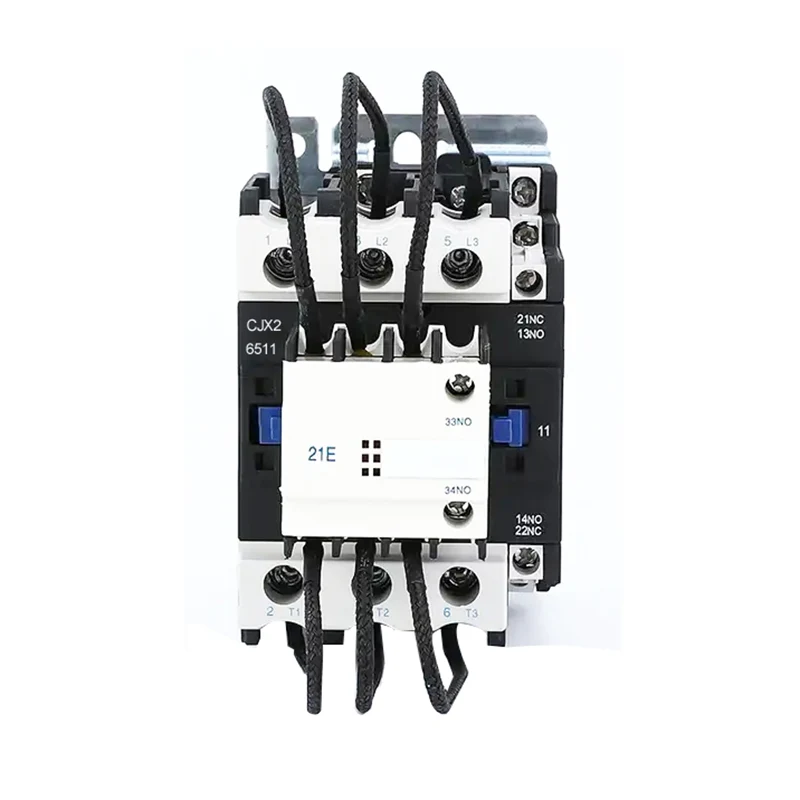

Defnyddir cysylltydd math cynhwysydd newid SCJ19 yn y rhwydwaith pŵer o AC 50Hz neu 60Hz, hyd at 380V, ar gyfer gweithredu neu newid dyfais rheoli cynhwysydd LV yng nghylched pŵer adweithiol LV. Gyda dyfais gwrth -lawdriniaeth, gall leihau effaith cau ymchwydd ac atal rhag gorlwytho fel torri.

Egwyddor gweithredu

Mae egwyddor weithredol Cysylltydd Magnetig AC yn seiliedig ar ymsefydlu electromagnetig a grym magnetig. Pan fydd y coil yn cael ei egnïo, mae'r maes magnetig a gynhyrchir yn denu'r craidd haearn ac yn cau'r cysylltiadau, ac felly'n agor y gylched. Pan fydd y coil yn cael ei ddad-egni, mae'r maes magnetig yn diflannu, mae'r craidd haearn yn ailosod o dan weithred y gwanwyn, mae'r cyswllt wedi torri ac mae'r gylched wedi'i datgysylltu. Yn y modd hwn, mae'r cysylltydd magnetig AC yn sylweddoli rheolaeth y gylched AC.

Strwythur a chyfansoddiad

Mae cysylltydd magnetig AC yn cynnwys y rhannau canlynol yn bennaf:

System Electromagnetig: Yn cynnwys cydrannau fel coil, craidd ac armature, sef y rhannau allweddol ar gyfer cynhyrchu maes magnetig a gweithredu magnetig.

System Gyswllt: Yn cynnwys y prif gyswllt a chyswllt ategol, a ddefnyddir i droi ymlaen ac oddi ar y gylched. Defnyddir y prif gysylltiadau fel arfer i gario ceryntau mwy, tra bod y cysylltiadau ategol yn cael eu defnyddio i wireddu amrywiol swyddogaethau rheoli.

Dyfais Diffodd ARC: Fe'i defnyddir i ddiffodd yr arc pan fydd y cyswllt wedi'i ddatgysylltu, gan atal yr ARC rhag niweidio'r cyswllt.

Cydrannau eraill: Defnyddir ffynhonnau, cromfachau, gorchuddion, ac ati, i drwsio a chefnogi'r cydrannau i sicrhau gweithrediad arferol y cysylltydd.

Nodweddion strwythur

1. Roedd y cysylltydd yn ymgynnull â gwrthiant cyfyngedig cyfredol, yn gallu cyfyngu ar ymchwydd newid o fewn gwerth a ganiateir.

2. Mae'r cysylltydd yn gweithredu strwythur torri deuol yn uniongyrchol, mae'r mecanwaith actio yn ystwyth, yn hawdd ei wirio â llaw, yn gryno strwythurwr yn disodli cysylltiadau.

Bloc terfynell 3.Wiring wedi'i warchod gan orchudd, yn ddiogel ac yn ddibynadwy.

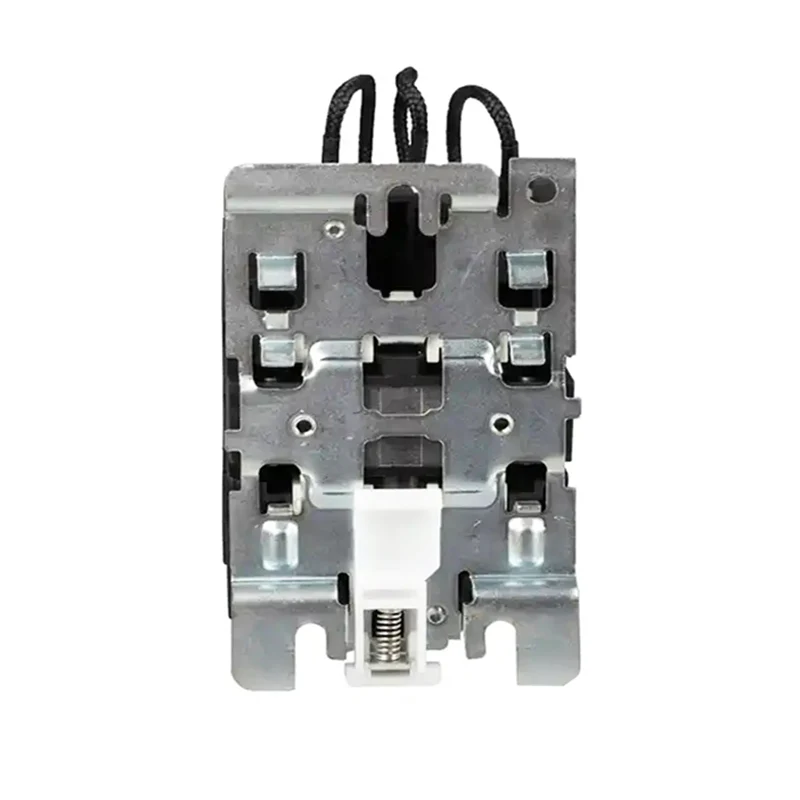

4. Gellir gosod sgriwiau, neu ar reilffordd safonol 35/75mm.

Amodau gweithio a gosod

(1) Tymheredd amgylchynol: -5 ℃- +40 ℃, ni ddylai'r tymheredd cyfartalog fod yn uwch na +35 ℃ mewn 24 awr.

(2) Amodau atmosfferig: awyrgylch lleithder amgylchynol o dan 50% pan fydd +40 ℃. Gall y lleithder amgylchynol fod yn uwch mewn tymheredd is. Yn y mis gwlypaf ar gyfartaledd y tymheredd isaf + 25 ℃ ar gyfer y cyfartaledd gyda'r lleithder cymharol uchaf yw 90%, ac o ystyried y newid tymheredd a digwydd oherwydd bod y cynnyrch ar wyneb y gel.

(3) Uchder heb fod yn uwch na 2000m wrth ei osod.

(4) Dosbarth Llygredd: 3 Dosbarth

(5) Dosbarth Gosod: III

(6) Cyflwr gosod: Nid yw arwyneb mowntio a llethr yr awyren fertigol yn fwy na ± 5 °, a dim effaith a dirgryniad sylweddol, gan ysgwyd y lle.

Prif nodweddion

Gweithio Dibynadwy: Gwneir cysylltydd magnetig AC o ddeunyddiau o ansawdd uchel a phroses weithgynhyrchu uwch, sydd â dibynadwyedd a sefydlogrwydd uchel.

Bywyd Gwasanaeth Hir: Mae'r system gyswllt wedi'i gwneud o ddeunyddiau sy'n gwrthsefyll gwisgo, a all wrthsefyll siociau cerrynt a foltedd mawr, gan estyn bywyd y gwasanaeth.

Hawdd i'w Gynnal: Mae'r strwythur wedi'i ddylunio'n rhesymol, yn hawdd ei ddadosod a'i atgyweirio, gan leihau'r gost cynnal a chadw.

Manylebau amrywiol: Er mwyn diwallu anghenion gwahanol ddefnyddwyr, mae gan gysylltydd magnetig AC amrywiaeth o fanylebau a modelau i ddewis ohonynt, gan gynnwys gwahanol lefelau cyfredol, lefelau foltedd a chyfluniadau cyswllt ategol.
