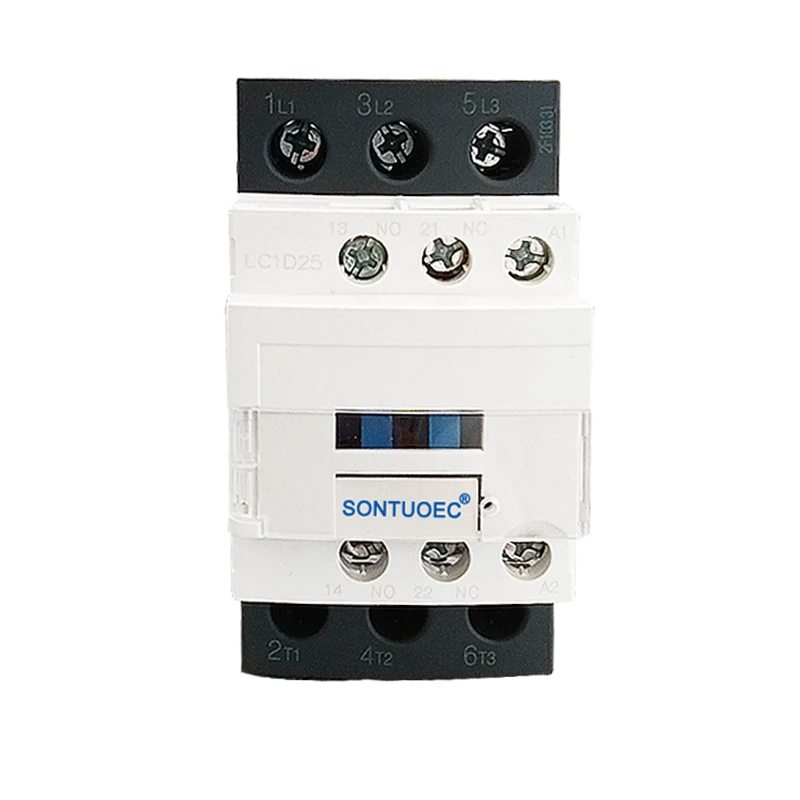

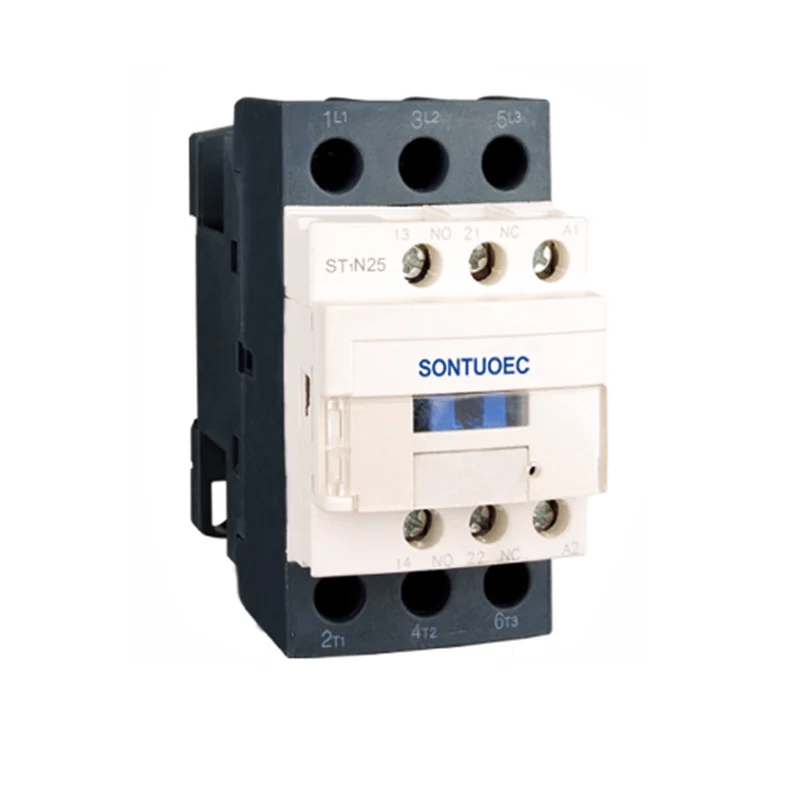

CJX2 3P 25A AC Cysylltydd

Mae cysylltydd CJX2 3P 25A AC yn addas ar gyfer cysylltu a thorri cylchedau dros bellteroedd hir, yn ogystal ag ar gyfer cychwyn a rheoli moduron AC yn aml. Yn ogystal, gellir ei ddefnyddio gyda chyfnewidfeydd thermol priodol i ffurfio cychwynwyr electromagnetig i amddiffyn cylchedau lle gall gorlwytho gweithredol ddigwydd.

Model:ST1N

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Theipia ’		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Graddedig gweithio cerrynt (a)	AC3	9	12	18	25	32	40	50	65	80	95
Graddedig gweithio cerrynt (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Graddfeydd pŵer safonol o 3 cham Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Cerrynt gwres graddedig (a)		20	20	32	40	50	60	80	80	125	125
Bywyd Trydanol	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bywyd Trydanol	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bywyd Mecanyddol (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nifer y cysylltiadau	3p+na					3p+nc+na
Nifer y cysylltiadau	3P+NC					3p+nc+na

Nodweddion strwythurol

Dyluniad Amddiffynnol: Mae CJX2 3P 25A AC Connector yn mabwysiadu strwythur amddiffynnol, sy'n cael ei nodweddu gan gyfaint fach, pwysau ysgafn, defnydd pŵer isel a oes hir.

Strwythur Gweithredu Uniongyrchol: Mae ei strwythur gweithredu yn actio uniongyrchol ac mae'r cysylltiadau'n bwynt torri dwbl, sy'n gwella dibynadwyedd a diogelwch cyswllt.

Grŵp Cyswllt Ategol Math Bloc: Gellir ychwanegu grŵp cyswllt ategol, pen oedi aer, mecanwaith cyd-gloi mecanyddol a chydrannau eraill yn unol ag anghenion y defnyddiwr i ffurfio cysylltydd oedi amser, cysylltydd cildroadwy, cychwynwr seren-delta a chynhyrchion cyfresi deilliedig eraill.

Paramedrau Technegol

Mae prif baramedrau technegol cyfres CJX2 (ST1N) CYSYLLTYDD AC yn cynnwys:

Foltedd â sgôr: gan gynnwys 36V, 110V, 127V, 220V, 380V a lefelau eraill i ddiwallu anghenion gwahanol systemau pŵer.

Cerrynt wedi'i raddio: Yn ôl gwahanol fodelau, mae'r cerrynt sydd â sgôr yn amrywio o 9A i 95A.

Foltedd coil: Mae foltedd coil AC yn cynnwys 24V, 36V, 48V, 110V, 220V, 380V, ac ati. Mae foltedd coil DC yn cynnwys 12V, 24V, 48V, 110V, 220V, ac ati.

Bywyd mecanyddol a thrydanol: Gall bywyd mecanyddol fod hyd at filiynau o weithiau, ac mae'r bywyd trydanol hefyd yn gymharol uchel, sy'n sicrhau gweithrediad sefydlog tymor hir y cysylltydd.

Gosod a chynnal a chadw

Gosod: Gellir gosod cysylltwyr AC math CJX2 gyda dwy sgriw neu reilffordd canllaw 35mm (neu 75mm), sy'n gyfleus ac yn gyflym. Dylai'r data technegol perthnasol gael ei wirio cyn ei osod i sicrhau cydymffurfiad â'r amodau gosod.

Cynnal a Chadw: Dylai pob rhan o'r cynnyrch gael ei wirio'n rheolaidd wrth ei ddefnyddio, gan ei gwneud yn ofynnol nad yw rhannau symudol yn sownd ac nad yw caewyr yn rhydd. Os oes unrhyw ddifrod, dylid ei ddisodli mewn pryd i sicrhau gweithrediad arferol y cysylltydd.
