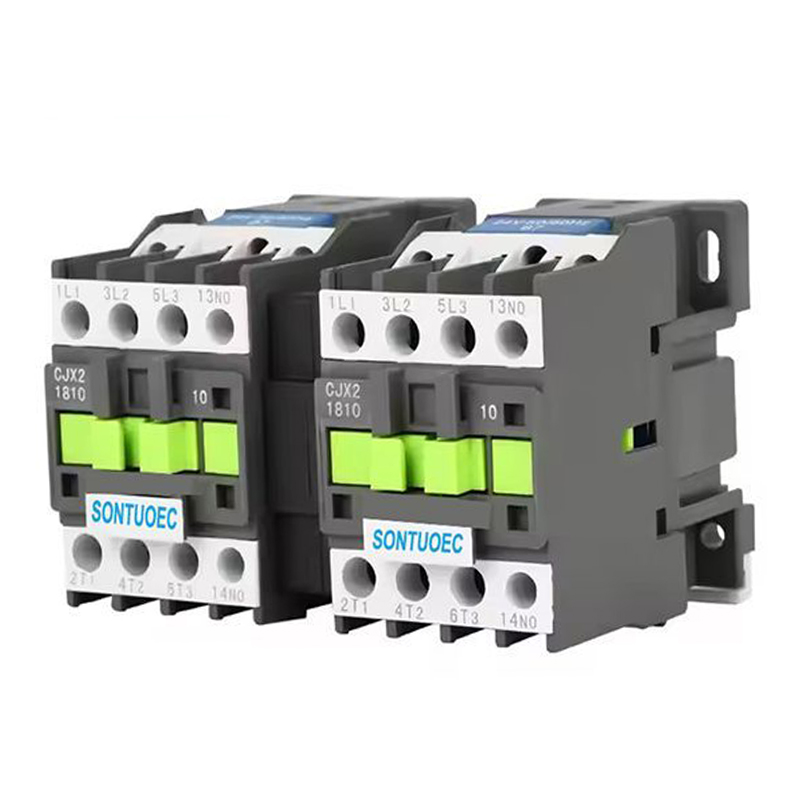

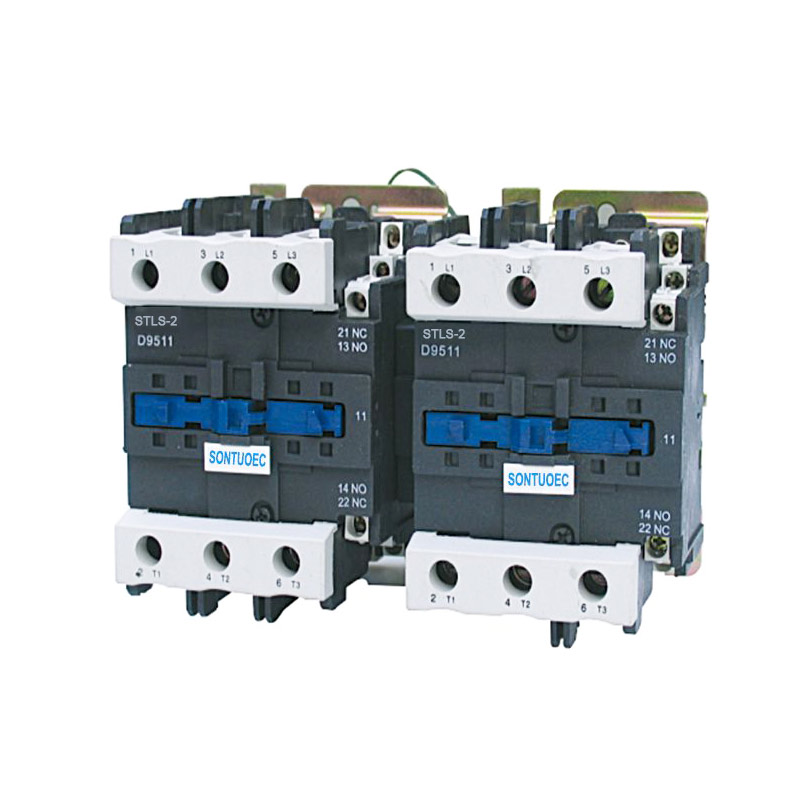

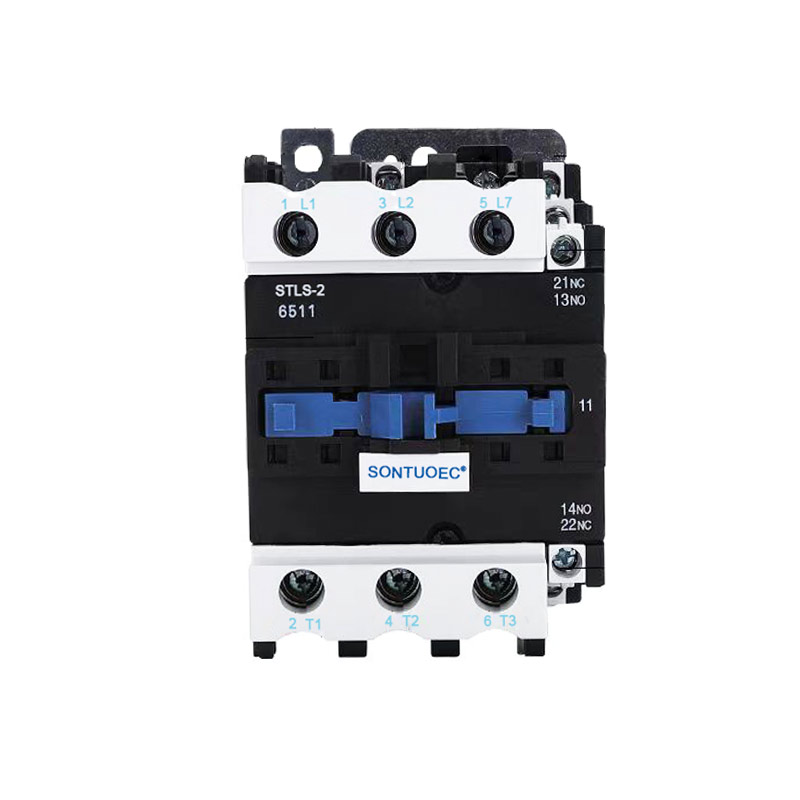

Cyfres STLS-2 (CJX2) Cysylltydd cyd-gloi mecanyddol

Cyfres STLS-2 (CJX2) Mae cysylltydd cyd-gloi mecanyddol yn addas i'w defnyddio yn y cylchedau hyd at y foltedd sydd â sgôr 660V AC 50Hz, cyfredol 620A, ar gyfer rheoli'r modur y gellir ei drosi. Mae'r ddyfais gyd -gloi fecanyddol hon yn sicrhau bod y ddau gysylltydd y gellir ei drosi yn newid cyswllt. Mae'n cydymffurfio â safonau IEC60947-4-1.

Model:STLS-2(CJX2)

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Theipia ’		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Foltedd insulatio graddedig		660	660	660	660	660	660	660	660	660	660
thermol confensiynol		20	24	32	40	50	60	75	80	110	125
cyfredol		20	24	32	40	50	60	75	80	110	125
Graddedig Gweithredol		9	12	16	25	32	40	50	63	80	95
cyfredol		9	12	16	25	32	40	50	63	80	95
rheoledig	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
Pwer (KW)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
Chofnodes		Gosod y					Gosod y
		Gall rasys gyfnewid ddefnyddio dwy sgriw					Gall rasys gyfnewid dri
		a defnyddiwch y 35mm hefyd					sgriwiau a hefyd defnyddio'r
		Rheilffordd Gosod					Gosodiad 75mm neu 35mm
							rheilen

Strwythur a nodweddion

Strwythur:

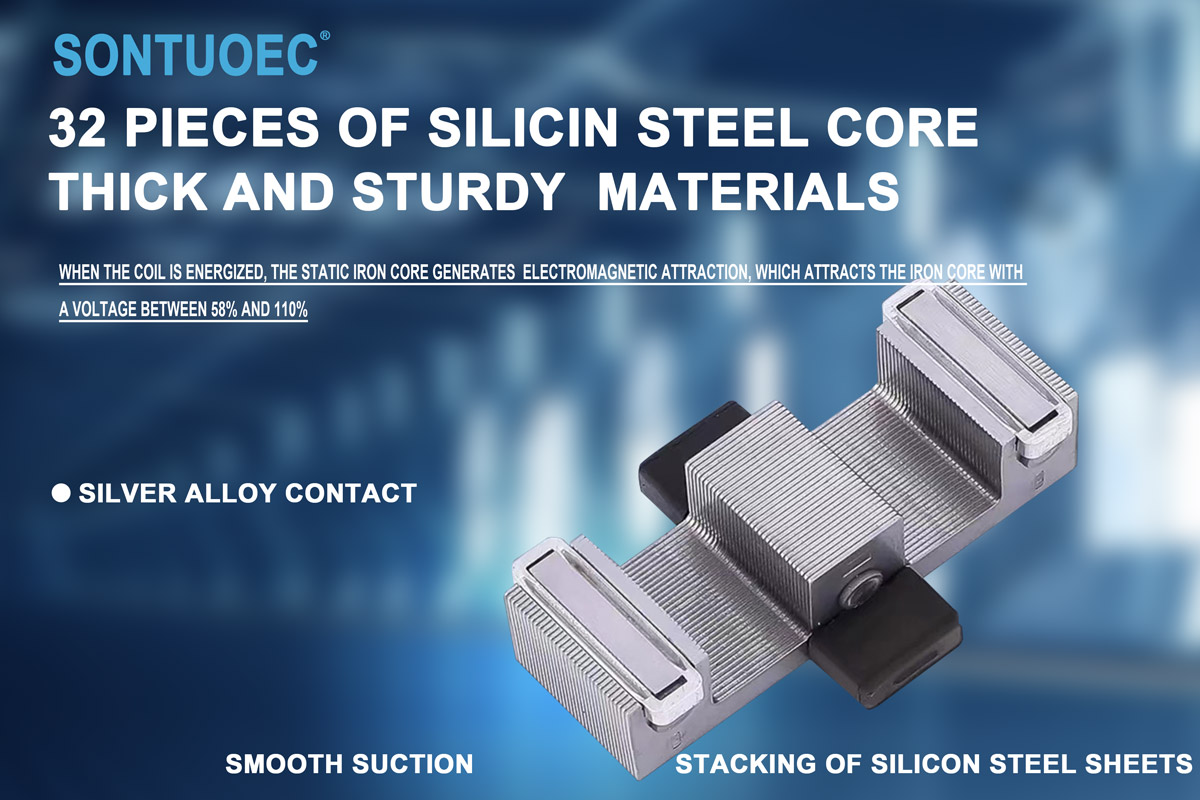

Mae cysylltydd 3c AC fel arfer yn cynnwys system electromagnetig (gan gynnwys coil, craidd, ac ati), system gyswllt (gan gynnwys prif gyswllt a chyswllt ategol), dyfais diffodd arc a chragen a rhannau eraill. Yn eu plith, defnyddir y prif gyswllt i gario cerrynt uchel, a defnyddir y cyswllt ategol i wireddu trosglwyddiad ac adborth signalau rheoli.

Nodweddion:

Gyda thri chysylltiad annibynnol, gall reoli pŵer tri cham ac un llinell sero ar yr un pryd.

Mae'r system gyswllt wedi'i gwneud o ddeunyddiau o ansawdd uchel gyda dargludedd da ac ymwrthedd i wisgo.

Mae gan y system electromagnetig ddigon o rym sugno i ymgysylltu a rhyddhau'r cysylltiadau yn ddibynadwy.

Gall y ddyfais diffodd ARC ddiffodd yr arc a gynhyrchir yn effeithiol pan fydd y cysylltiadau wedi'u datgysylltu, gan amddiffyn y cysylltiadau rhag difrod.

Mae cysylltydd cyd-gloi mecanyddol cyfres STLS-2 (CJX2) yn addas i'w ddefnyddio yn y cylchedau, y foltedd sydd â sgôr hyd at 660V AC 50Hz neu 60Hz, graddio cerrynt hyd at 95A, ar gyfer gwneud a thorri, gan ddechrau a rheoli'r modur AC yn aml. Wedi'i gyfuno â'r bloc cyswllt ategol, oedi amserydd a dyfais cyd-gloi peiriannau ac ati, mae'n dod yn gysylltydd oedi, cysylltydd cyd-gloi mecanyddol, cychwynwr seren-Delta. Gyda'r ras gyfnewid thermol, mae'n cael ei gyfuno i'r cychwyn electromagnetig. Cynhyrchir y cysylltydd yn ôl IEC 60947-1.

Egwyddor gweithredu

Pan fydd coil y cysylltydd 3c AC yn cael ei egnïo, mae'r craidd haearn yn cynhyrchu magnetedd ac yn denu'r system gyswllt i gau, gan gysylltu'r cyflenwad pŵer tri cham a gwifren sero. Pan fydd y coil yn cael ei ddad-egni, mae'r craidd yn colli ei fagnetedd ac mae'r system gyswllt yn gwahanu o dan weithred gwanwyn, gan ddatgysylltu'r cyflenwad pŵer tri cham o'r llinell sero. Yn y modd hwn, gall y cysylltydd 3c AC wireddu rheolaeth o bell ar lwythi trydanol.
