Cysylltydd LC1-N Math AC

Mae cysylltwyr LC1-N Math AC yn addas i'w defnyddio mewn cylchedau ag AC 50Hz neu 60Hz, folteddau hyd at 660V (hyd at 690V ar gyfer rhai modelau) a cheryntau hyd at 95A. Fe'i defnyddir ar gyfer cysylltu a thorri cylchedau dros bellteroedd hir, yn ogystal â dechrau a rheoli moduron AC yn aml.

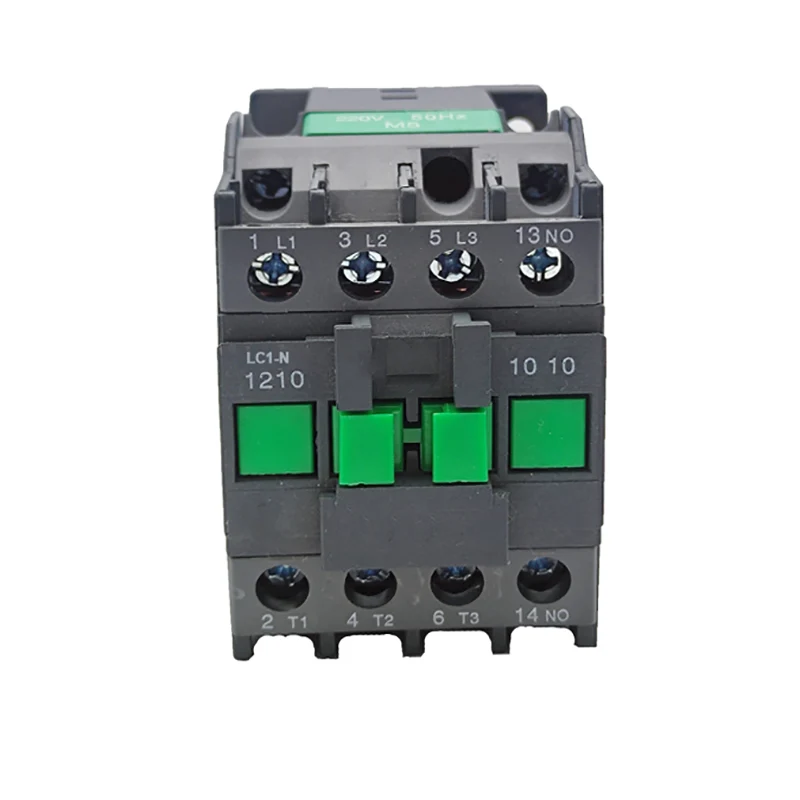

Model:LC1-N1210

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Theipia ’		LCI-N09	LC1-N12	LC1-N18	LC1-N25	Lc1-n32	Lc1-n40	LC1-N50	Lc1-n65	Lc1-n80	LC1-N95
Cyfredol Gweithio Graddedig (a)	AC3	9	12	18	25	32	40	50	65	80	95
Cyfredol Gweithio Graddedig (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Graddfeydd pŵer safonol o 3 cham Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Cerrynt gwres graddedig (a)		20	20	32	40	50	60	80	80	125	125
Bywyd Trydanol	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bywyd Trydanol	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bywyd Mecanyddol (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nifer y cysylltiadau	3p+na					3p+nc+na
Nifer y cysylltiadau	3P+NC					3p+nc+na

Nodweddion strwythurol

Dyluniad Modiwlaidd: Mae cysylltydd LC1-N Math AC yn mabwysiadu dyluniad modiwlaidd gyda chyfuniad swyddogaeth cyflawn, sy'n gyfleus i ddefnyddwyr ddewis a chyfuno yn unol â'u hanghenion.

System Electromagnetig: gan gynnwys coil electromagnetig a chraidd haearn, sy'n rhan bwysig o'r cysylltydd, gan ddibynnu arno i yrru cau a datgysylltu cysylltiadau.

System Gyswllt: gan gynnwys y prif gyswllt a chyswllt ategol. Defnyddir y prif gyswllt i gysylltu a thorri'r brif gylched a rheoli'r cerrynt mwy; Mae'r cyswllt ategol yn y gylched reoli i fodloni gofynion amrywiol ddulliau rheoli.

System Diffodd Arc: Wedi'i gyfarparu â dyfais diffodd arc, yn gyffredinol gorchudd diffodd arc clai hollt hydredol lled-gaeedig, ac mae ganddo gylched arc chwythu magnetig cryf i sicrhau bod y cysylltiadau i dorri'r gylched a gynhyrchir gan yr arc yn cael ei diffodd yn ddibynadwy, lleihau'r niwed i'r Arc i'r cyswllt.

Egwyddor gweithredu

Pan fydd y gylched reoli yn cael ei bywiogi, mae'r coil electromagnetig yn cynhyrchu maes magnetig, sy'n denu'r craidd haearn i yrru'r cysylltiadau i gau, a thrwy hynny gysylltu prif gylched y cywasgydd. Pan fydd y gylched reoli yn cael ei dad-egni, mae'r maes magnetig yn diflannu, mae'r craidd haearn yn cael ei ailosod o dan weithred y gwanwyn, mae'r cyswllt wedi'i ddatgysylltu, ac mae prif gylched y cywasgydd hefyd wedi'i ddatgysylltu.
