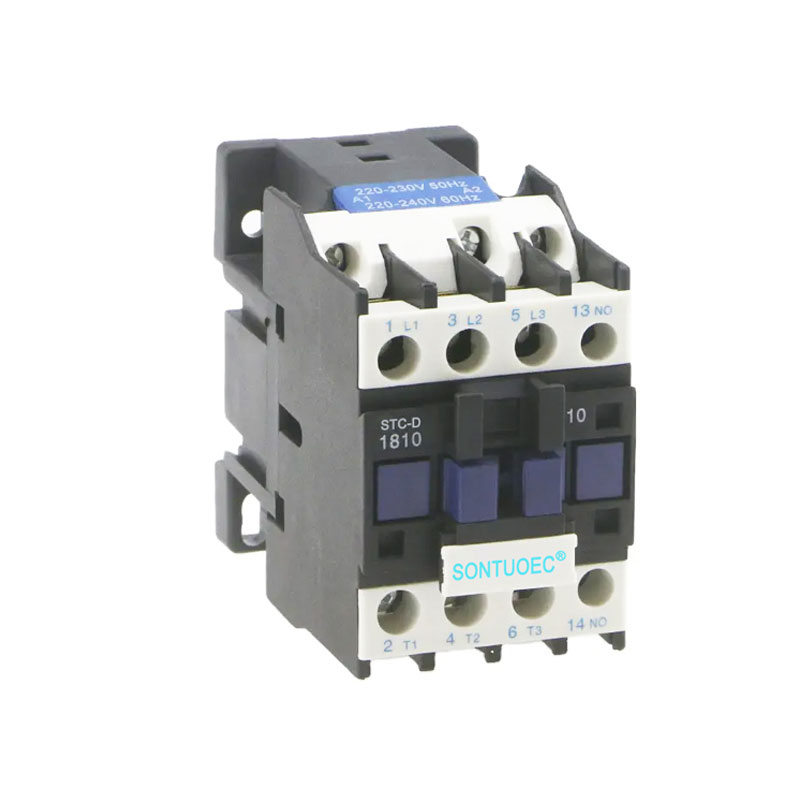

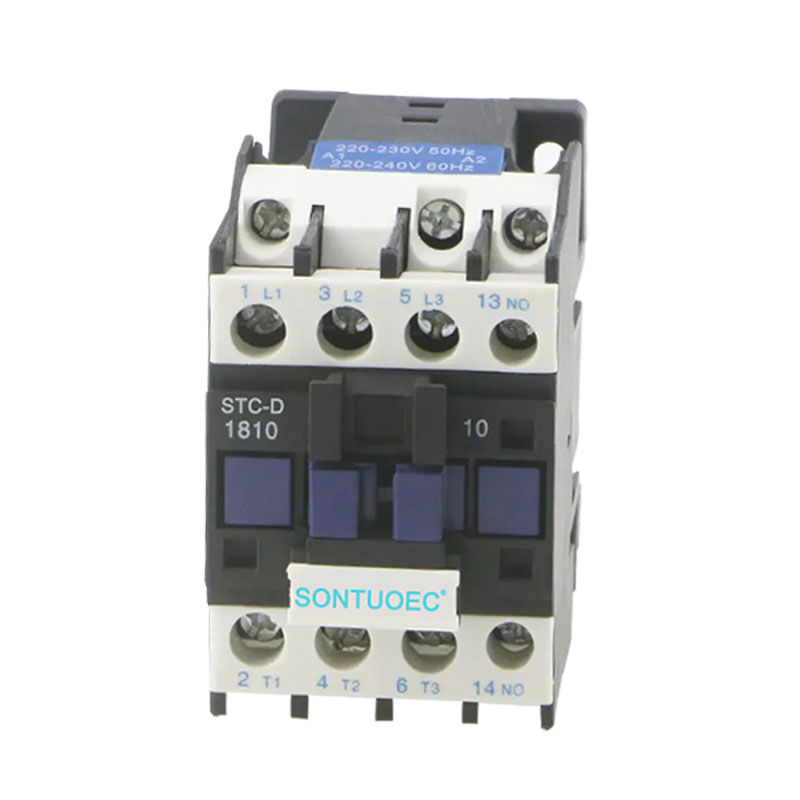

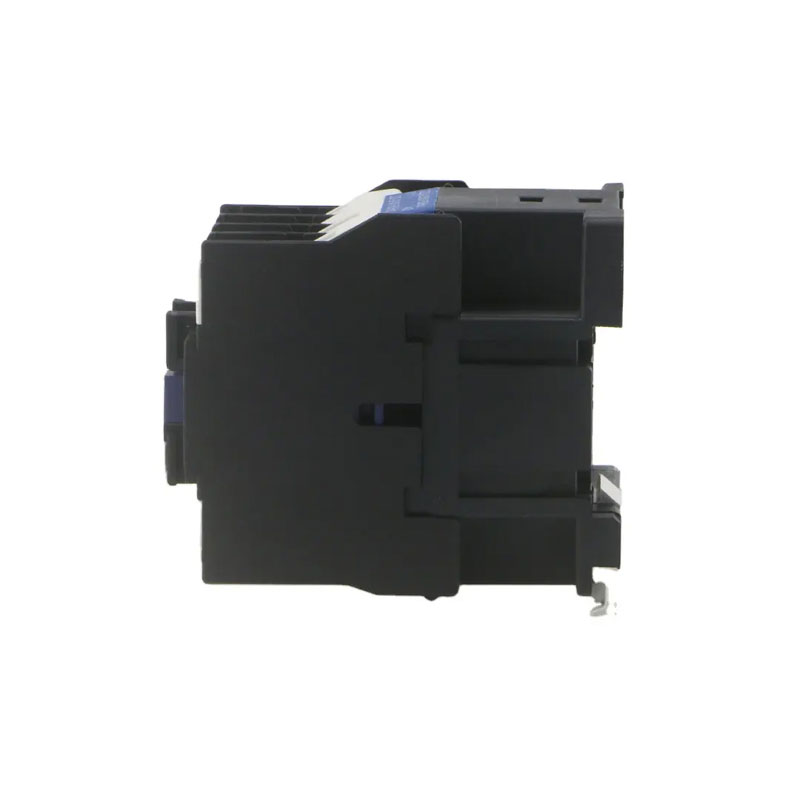

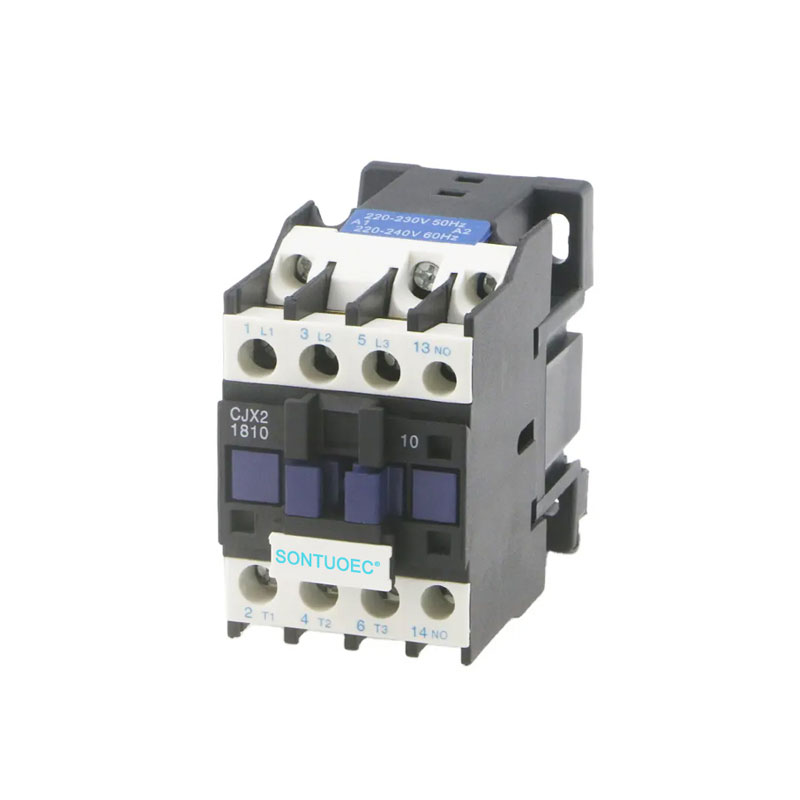

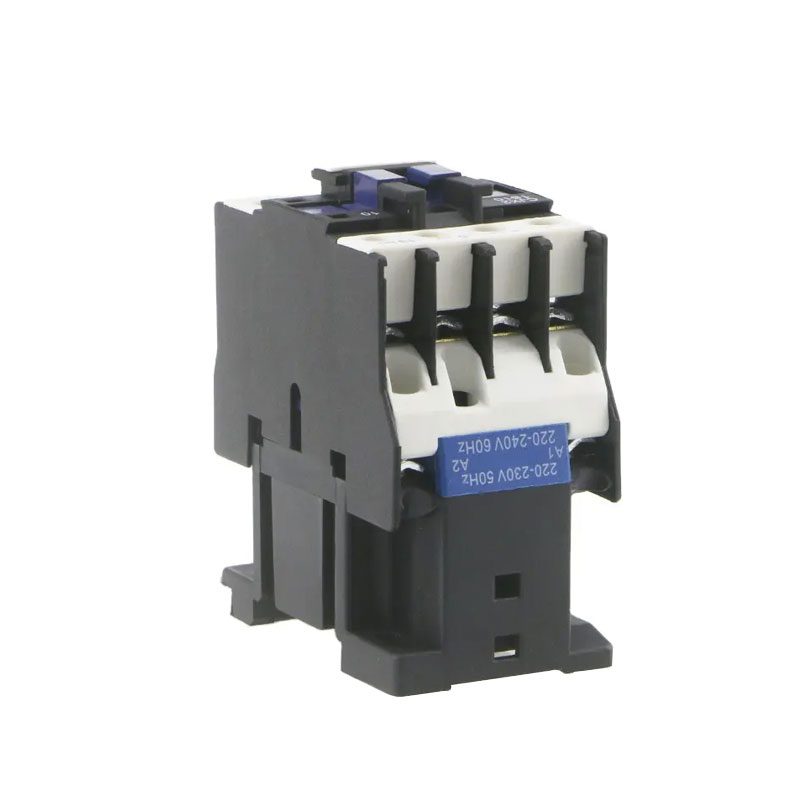

Cysylltydd STC-D AC

Mae Cysylltydd STC-D AC yn gydran drydanol a ddefnyddir i reoli o bell ac yn aml yn troi ar neu oddi ar gylchedau AC. Fe'i defnyddir yn bennaf ar gyfer agor a rheoli cylchedau mewn systemau pŵer trydanol ac ar gyfer rheoli moduron, goleuadau a llwythi trydanol eraill o bell mewn awtomeiddio diwydiannol. Mae cysylltydd cerrynt (AC), h.y. Cysylltydd STC-D AC, yn offer rheoli trydanol pwysig, gan chwarae rôl amherthnasol ym maes awtomaiaeth drydan a diwydiannol.

Model:STC-D

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

Theipia ’		STC-D09	STC-D12	STC-D18	STC-D25	STC-D32	STC-D40	STC-D50	STC-D65	STC-D80	STC-D95
Cyfredol Gweithio Graddedig (a)	AC3	9	12	18	25	32	40	50	65	80	95
Cyfredol Gweithio Graddedig (a)	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Graddfeydd pŵer safonol o 3 cham Motors 50/60Hz Incategory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Cerrynt gwres graddedig (a)		20	20	32	40	50	60	80	80	125	125
Bywyd Trydanol	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Bywyd Trydanol	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Bywyd Mecanyddol (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Nifer y cysylltiadau	3p+na					3p+nc+na
Nifer y cysylltiadau	3P+NC					3p+nc+na

Strwythur ac Egwyddor Weithio

Strwythur: Mae cysylltydd STC-D AC yn cynnwys system electromagnetig yn bennaf (gan gynnwys craidd haearn, coil a chylch cylched byr, ac ati), system gyswllt (gan gynnwys y prif gyswllt a chyswllt ategol) a dyfais diffodd arc.

Egwyddor weithio: Pan fydd coil y cysylltydd STC-D AC yn cael ei egnïo, mae'r craidd haearn yn cynhyrchu maes magnetig, sy'n denu'r armature ac yn gyrru'r cysylltiadau i weithredu, fel bod y prif gysylltiadau a'r cysylltiadau ategol ar gau neu wedi'u datgysylltu, gan reoli diffodd y gylched. Defnyddir dyfais diffodd ARC i ddiffodd yr arc pan fydd y cysylltiadau wedi'u datgysylltu i amddiffyn y cysylltiadau rhag difrod.

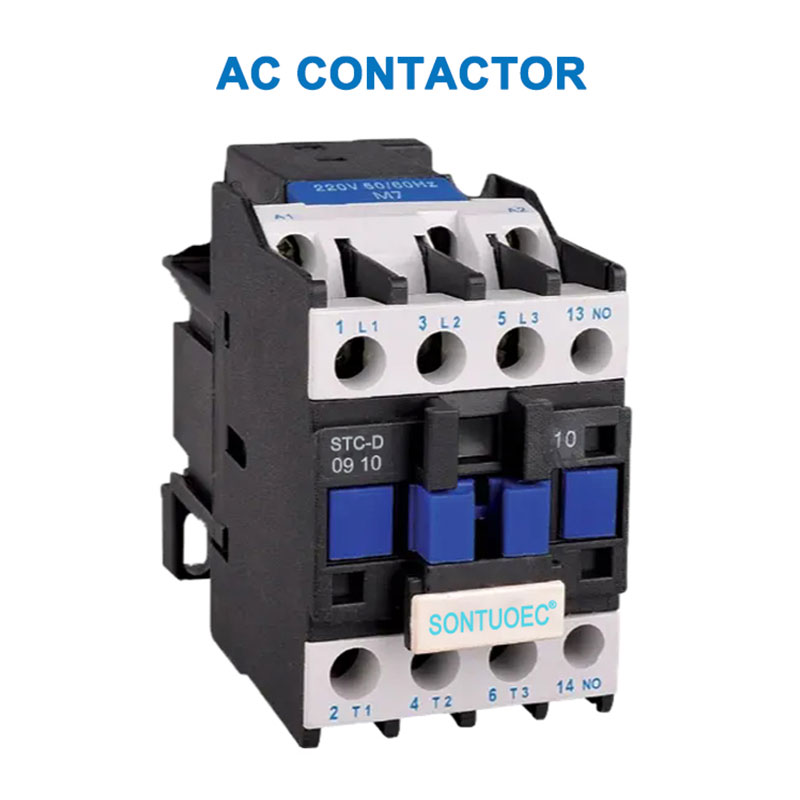

STC-D AC Contactor

Mathau a Nodweddion

1.Types:

Gellir categoreiddio cysylltwyr STC-D AC yn amrywiaeth o fathau yn ôl eu defnydd a'u perfformiad, megis cysylltwyr diwydiannol, adeiladu a chysylltwyr cartref. Mae modelau cyffredin yn cynnwys cyfres CJ (e.e. cyfres CJX2, cyfres CJ20, cyfres CJT1) yn ogystal â chynhyrchion cyfres ABB, Siemens, Schneider a brandiau eraill.

2.features:

Gwaith dibynadwy: Mae gan gysylltwyr STC-D AC ddibynadwyedd a sefydlogrwydd gwaith uchel, a gallant wrthsefyll ceryntau a folteddau mawr.

Perfformiad sefydlog: Mae ei system gyswllt wedi'i gwneud o ddeunyddiau o ansawdd uchel gyda dargludedd trydanol da a gwrthiant crafiad tymheredd uchel.

Cynnal a Chadw Cyfleus: Mae gan gysylltwyr STC-D AC strwythur cryno ac maent yn hawdd eu gosod a'u cynnal.

Senarios cais

Mae gan gysylltwyr STC-D AC ystod eang o gymwysiadau mewn systemau pŵer, awtomeiddio diwydiannol, adeiladu a thrydan cartref. Er enghraifft, yn y system bŵer, gellir ei ddefnyddio i reoli gwrthdroi stop-stop a chyfeiriad y modur; Mewn awtomeiddio diwydiannol, gellir ei ddefnyddio i reoli stop cychwyn amrywiol gyfarpar trydanol ar y llinell gynhyrchu; Yn yr adeilad a thrydan cartref, gellir ei ddefnyddio i reoli ymlaen/i ffwrdd o'r cyfarpar, megis goleuo a thymheru.
